Балансировочные клапаны Danfoss - MSV BD Leno

Балансировочные клапаны

В этом разделе каталога магазина компании «САНТЕХКОМ» вы можете ознакомиться с балансировочными клапанами Danfoss и оформить заказ на них.

Вы имеете возможность приобрести клапан балансировочный Danfoss любого типа – компания производит оборудование с автоматическим и ручным управлением. Оно может использоваться в различных системах инженерного обеспечения, в том числе, в системах вентилирования и кондиционирования, тепло- и водоснабжения.

Автоматические клапаны

Автоматические Danfoss балансировочные клапаны применяют для поддержания постоянного значения перепада давлений между обратным и подающим трубопроводом даже в том случае, если расход проходящей в них среды является переменной величиной (он может варьироваться от 0 до 100 %). Балансировка будет осуществляться установленном на обратном трубопроводе регулятором.

Ручные клапаны Danfoss

Danfoss – балансировочный клапан для ручной регулировки представляет собой устройство вентильного типа: его фиксация в определённом положении позволяет «настроить» конкретное значение пропускной способности трубопровода. Подобные клапаны позволяют с лёгкостью ограничить расчётный (так называемый предельный) расход среды.

Скачать каталог в формате PDF (15 Мб)

Ручные балансировочные клапаны

LENO™ MSV BD

MSV BD LENO – это совершенное поколение ручных балансировочных клапанов, разработанных для гидравлической балансировки систем отопления, горячего водоснабжения, тепло- и холодоснабжения вентиляционных установок.
За счет сочетания функций стандартного ручного балансировочного клапана и шарового крана клапан MSV-BD LENO дает быстрое 100% перекрытие потока.

Код № Ду kvs ΔРмакс
    (мм)   (м3/ч)   (бар)
003Z4000 15 2,5 2,5
003Z4001 15 3 2,5
003Z4002 20 6 2,5
003Z4003 25 9,5 2,5
003Z4004 32 18 2,5
003Z4005 40 26 2,5
003Z4006 50 40 2,5
003Z4100 15LF 2,5 2,5
003Z4101 15 3 2,5
003Z4102 20 6,6 2,5



LENO™ MSV-S

LENO MSV-S – это новое поколение запорных клапанов, используемых совместно с ручными балансировочными клапанами серии Leno.

LENO MSV-S могут использоваться самостоятельно в качестве запорной арматуры в системах тепло- и холодоснабжения зданий.



Код № Ду kvs ΔРмакс Тмакс
    (мм)   (м3/ч)   (бар)   (°C)
003Z4011 15 3,0 2,5 130
003Z4012 20 5,9 2,5 130
003Z4013 25 9,3 2,5 130
003Z4014 32 17,7 2,5 130
003Z4015 40 25,7 2,5 130
003Z4016 50 41,4 2,5 130
003Z4111 15 3,0 2,5 130
003Z4112 20 5,9 2,5 130

Комплект LENO™ MSV-BD/S

Комплект LENO MSV-BD/S включает в себя ручные балансировочные клапаны MSV-BD и запорные клапаны MSV-S.

LENO MSV-BD/S предназначены для гидравлической балансировки систем отопления, тепло- и холодоснабжения, ГВС.

LENO MSV-BD/S предназначены для совместного применения с ручными балансировочными клапанами серии Leno.

LENO MSV-BD/S самостоятельно используются в качестве запорной арматуры в системах тепло- и холодоснабжений строений.



Код № Ду kvs Ру ΔРмакс Тмакс Присоединение
    (мм)   (м3/ч)   (бар)   (бар)   (°C)

003Z4051 15 3,00 20 2,5 120 Rp ½"
003Z4052 20 6,00 20 2,5 120 Rp ¾"
003Z4053 25 9,50 20 2,5 120 Rp 1"
003Z4054 32 18,00 20 2,5 120 Rp 1¼"
003Z4055 40 26,00 20 2,5 120 Rp 1½"
003Z4056 50 40,00 20 2,5 120 Rp 2"

USV-I

USV-1 сочетает в себе функции клапана переменного гидравлического сопротивления с ручной перенастройкой и запорного клапана.
USV-1 ограничивает максимальный расход тепло и холодоносителя через стояк или установку. Клапан оснащен измерительным ниппелем и дренажным краном.



  Код № Ду kvs Ру ∆Рмакс Тмакс
      (мм)   (м3/ч)   (бар)   (бар)   (°C)
USV с внутренней резьбой
  003Z2131 15 1,6 16,0 1,6 120
  003Z2132 20 2,5 16,0 1,6 120
  003Z2133 25 4,0 16,0 1,6 120
  003Z2134 32 6,3 16,0 1,6 120
  003Z2135 40 10,0 16,0 1,6 120
  003Z2151 50 16,0 16,0 1,6 120
USV с наружной резьбой
  003Z2136 15 1,6 16,0 1,6 120
  003Z2137 20 2,5 16,0 1,6 120
  003Z2138 25 4,0 16,0 1,6 120
  003Z2139 32 6,3 16,0 1,6 120
  003Z2140 40 10,0 16,0 1,6 120
  003Z2152 50 16,0 16,0 1,6 120

MSV-F2

Ручные балансировочные клапаны MSV-F2 предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений для обеспечения в них расчетного потокораспределения.
Пропускная способность клапанов меняется и фиксируется с помощью измерительного прибора PFM 3000. После фиксации изменений, ограничитель подъема штока можно заблокировать от несанкционированных изменений.



Код № Ду kvs Ру ΔРмакс Тмакс
    (мм)   (м3/ч)   (бар)   (бар)   (°C)
003Z1061 50 53,8 16 1,5 120
003Z1062 65 93,4 16 1,5 120
003Z1063 80 122,3 16 1,5 120
003Z1064 100 200,0 16 1,5 120
003Z1065 125 304,4 16 1,5 120
003Z1066 150 400,8 16 1,5 120
003Z1067 200 685,6 16 1,5 120
003Z1068 250 952,3 16 1,5 120
003Z1069 300 1380,2 16 1,5 120
003Z1070 50 53,8 25 2.0 120
003Z1071 65 93,4 25 2.0 120
003Z1072 80 122,3 25 2.0 120
003Z1073 100 200,0 25 2.0 120
003Z1074 125 304,4 25 2.0 120
003Z1075 150 400,8 25 2.0 120
003Z1076 200 685,6 25 2.0 120
003Z1077 250 952,3 25 2.0 120
003Z1078 300 1380,2 25 2.0 120
003Z1085 15 3,1 16 1,5 120
003Z1086 20 6,3 16 1,5 120
003Z1087 25 9,0 16 1,5 120
003Z1088 32 15,5 16 1,5 120
003Z1089 40 32,3 16 1,5 120
003Z1090 350 2046,1 16 1,5 120
003Z1091 400 2584,6 16 1,5 120


Автоматические балансировочные клапаны

Автоматические балансировочные клапаны серии ASV применяют для поддержания постоянной разности давлений между подающим и обратным трубопроводами регулируемых систем, тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
Регулирование осуществляется клапаном, устанавливаемым на обратном трубопроводе, серии ASV-P, который имеет фиксированную настройку 10 кПа, либо клапанами с изменяемой настройкой ASV-PV (5-25 кПа) и  ASV-PV Plus (20-40 кПа). Отбор импульса большего давления осуществляется по импульсной трубке от клапана-партнера, устанавливаемого на подающем трубопроводе. Это запорный клапан ASV-M, либо ASV-I, с помощью которого можно ограничить максимальный расход перемещаемой среды.

ASV-I
ASV-M

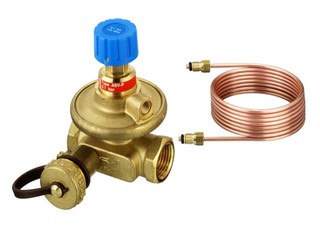

ASV-P
ASV-PV
ASV-BD

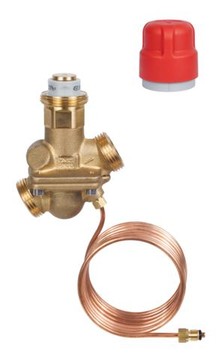

AB-PM
