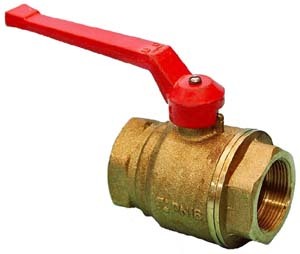

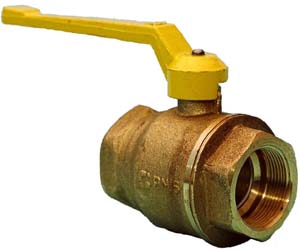

Кран шаровой 11б27п, 11б27п1



1.    Назначение кранов представленного типа

1.1.    Латунные шаровые краны 11627п и 11627п1 (проходные, муфтовые) устанавливаются в неподвижных стационарных трубопроводах в качестве запорного элемента. Широко используются в бытовых и жилых помещениях, на предприятиях промышленного производства. Предназначены для работы со следующими средами: пар, вода, газ, самосмазывающиеся жидкости.

2.    Технические характеристики кранов шарового типа

2.1.    С основными техническими данными и характеристиками можно ознакомиться с помощью таблиц и рисунков.
2.2.    На трубопроводе краны устанавливают в любом положении.
2.3.    Герметичность затвора регламентируется ГОСТ 9544-93 (класс «А»).
2.4.    Материал деталей и корпуса ЛЦ40С (соответствует ГОСТ 17711-93).


DNРабочая средаТемпература °СPN, MПаОсновные размерыМасса, кг. (для справки)
кран шаровой
11Б27п

кран шаровой
11Б27п1

шаровой кран
11Б27п
шаровой кран
11Б27п1
DHBH 1K
15Природный газВода, пар, самосмазывающаяся жидкость- 60
+ 50
1501.6G1\2-В4047-508024-260,145-0,158
20G3\4-В43-4554-578030-320,210-0,290
25G1-В50-5560-7210037-410,380-0,540
32G11\4В63-6578-9010048-500.590-1,30
40G11\2В79-8189-11016054-600,960-2,0
50G2-В87-90105-11516065-701,38-2,6

Масса шарового крана е его размеры могут изменяться в зависимости от модификации.

Наша компания предлагает приобрести краны шарового типа в розницу или оптом.

Стальные краны шарового типа

Компания «Сантехком» специализируется на оптовых поставках оборудования для бытовых и промышленных трубопроводов и других инженерных систем. В каталоге, представленном на сайте, клиенты найдут широкий ассортимент технических изделий: оборудование для фильтрации, запорную арматуру для труб и пр. продукцию.

Реализация шаровых кранов, которые используются для перекрытия и регулировки напора потока среды в трубопроводе, является одним из основных направлений работы компании. Представленные на данной странице краны найдут широчайшее применение в различных инженерных системах, в узлах теплоэнергетических объектов, промышленных производств, городском хозяйстве.

Шаровой кран благодаря своему устройству является одним из наиболее удобных, простых в использовании, качественных и поэтому наиболее востребованных видов запорной арматуры. Роль пробки, которая останавливает движение потока среды, играет металлических шар, имеющий сквозное отверстие в центре (при переводе крана в рабочее состояние отверстие «становится» по потоку и свободно пропускает среду). Для того чтобы перекрыть поток, достаточно развернуть отверстие на 90 градусов – движение сразу остановится.

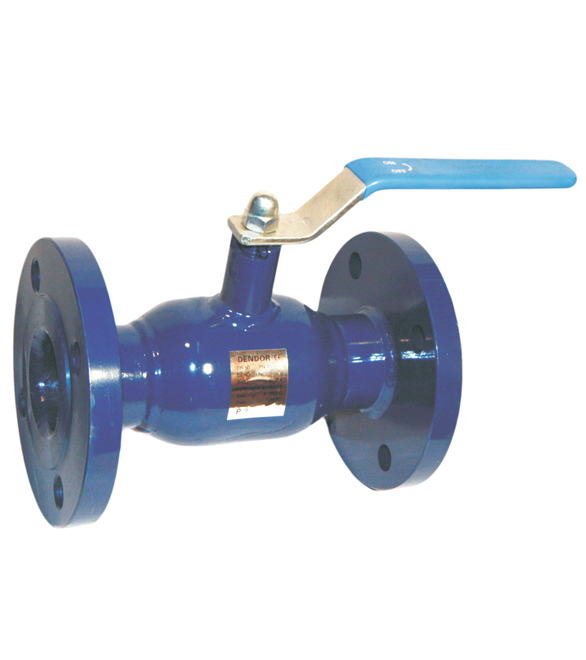

Шаровой фланцевый кран высокого качества F 3515

DN 15-150

PN 16, PN 40

Tраб от -40°C до +200°C

Tмакс +200°C

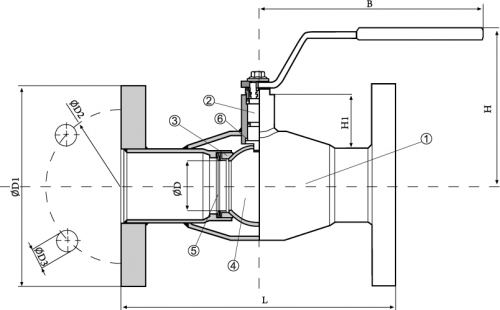

модель F3515



  1. Корпус - углеродистая сталь
  2. Шток - нержавеющая сталь
  3. Уплотнение - PTFE+графит
  4. Шар - нержавеющая сталь
  5. Опорное кольцо - нержавеющая сталь
  6. Уплотнение штока - PTFE



Размеры кранов шаровых фланцевых

DN L ØD ØD1 ØD2 ØD3 H H1
PN 40
DN 15 130 10 95 65 14 98 23
DN 20 150 15 105 75 14 103 23
DN 25 160 20 115 85 14 118 34
DN 32 180 25 140 100 18 121 33
DN 40 200 32 150 110 18 120 43
DN 50 230 40 165 125 18 127 44
PN 25
DN 65 270 50 185 145 18 170 71
DN 80 280 65 200 160 18 185 77
DN 100 300 80 220 180 18 210 102
PN 16
DN 125 325 100 250 210 18 253 101
DN 150 350 125 285 240 22 273 107

Применение

Кран шаровый фланцевый используется для установки на магистральных трубопроводах, в системах городского и коммунального хозяйства как запорное устройство.

Составные материалы изделия

  • Корпус - цельностальной
  • Шаровая пробка - низколегированная сталь нержавеющая
  • Запорный элемент - пробка шаровая
  • Уплотнитель - PTFE

Антикоррозионная защита

Покрытие эпоксидным составом надолго защищает корпус крана от образования ржавчины

Рабочая среда

Водопроводная вода систем холодного и горячего водоснабжения и отопления, вода морская и питьевая, воздушная среда, гликольные смеси и т.п.

Тип присоединения

С помощью фланцев

Класс герметичности

А по ГОСТ 9544-2005

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Конструктивное исполнение

Регулировка осуществляется рукояткой из стали

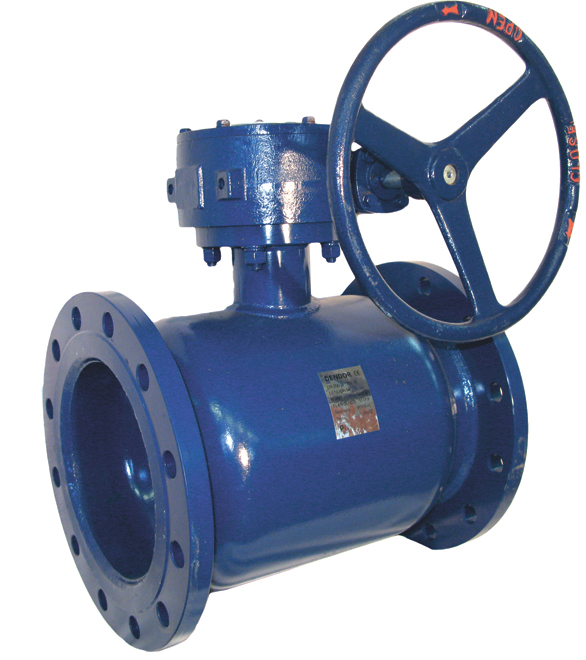

Шаровой фланцевый кран с редуктором F3530

DN 200-600

PN 16, PN 25

Tраб от -40°C до +200°C

Tмакс +200°C

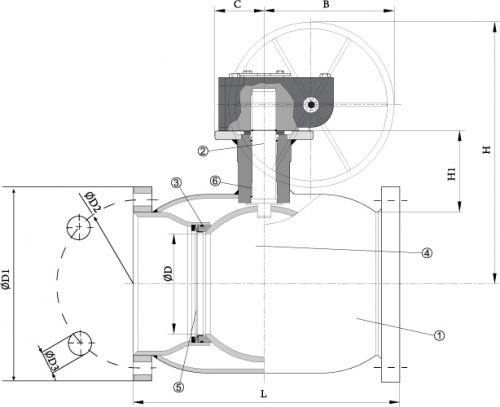

модель F3530



  1. Корпус - углеродистая сталь
  2. Шток - нержавеющая сталь
  3. Уплотнение - PTFE+графит
  4. Шар - нержавеющая сталь
  5. Опорное кольцо - нержавеющая сталь
  6. Уплотнение штока -  PTFE



Размеры шаровых фланцевых кранов с редуктором

DN L ØD ØD1 ØD2 n-Ød H
PN 16
DN 200 400 150 340 295 12-22 398
DN 250 530 200 405 355 12-26 451
DN 300 550 250 460 410 12-26 572
DN 350 686 300 520 470 16-26 697
DN 400 762 350 580 525 16-30 764
DN 500 914 400 715 650 20-33 810
DN 600 1067 500 840 770 20-36 973
PN 25
DN 200 400 150 360 310 12-26 398
DN 250 530 200 425 370 12-30 451
DN 300 550 250 485 430 16-30 572
DN 350 686 300 555 490 16-33 697
DN 400 762 350 620 550 16-36 764
DN 500 914 400 730 660 20-36 810
DN 600 1067 500 845 770 30-39 973

Применение

Краны шаровые с редуктором устанавливаются на магистральных трубопроводах, в системах городского коммунального хозяйства как запорное устройство.

Основной состав конструкции

  • Корпус - цельностальной
  • Уплотнитель - PTFE
  • Шаровая пробка - сталь нержавеющая
  • Запорный орган -шаровая пробка

Антикоррозионная защита

Покрытие эпоксидным составом надолго защищает корпус крана от образования ржавчины

Рабочая среда

Водопроводная вода систем холодного и горячего водоснабжения и отопления, вода морская и питьевая, воздушная среда, гликольные смеси и т.п.

Тип присоединения

С помощью фланцев

Присоединительные размеры фланцев, ГОСТ

Ру 10, Ру 16 - ГОСТ 12815-80

Класс герметичности

А по стандарту ГОСТ 9544-2005

Конструктивное исполнение

Регулировка с помощью ручного штурвал-редуктора с индикатором открытия

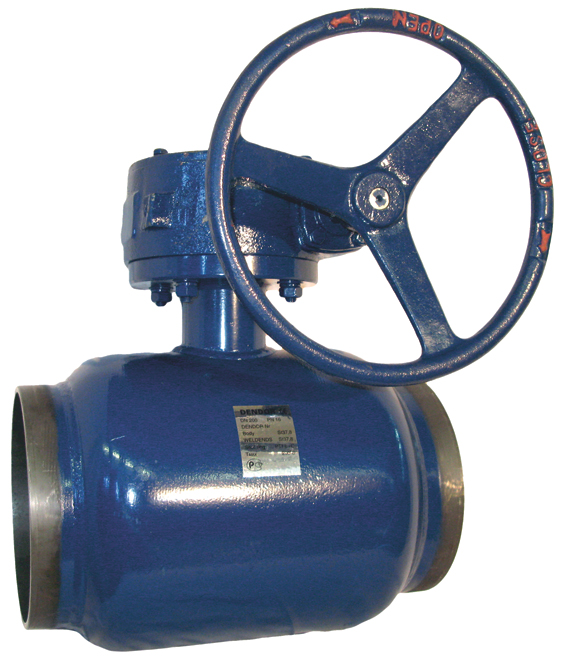

Шаровой приварной кран с редуктором W3530



DN 200-600

PN 16, PN 25

Tраб от -40°C до +200°C

Tмакс +200°C
