Компенсаторы сильфонные осевые неразгруженные (КСО) ТУЗ-120-81

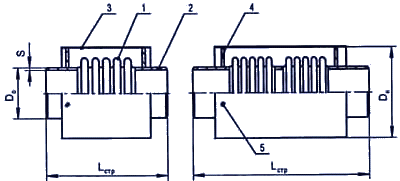

 | 1. Сильфон 2. Патрубок присоединительный 3. Кожух защитный 4. Стойка 5. Винт |
- Односекционный с компенсирующей способностью 25, 35, 50, 80 мм
- Двухсекционный с компенсирующей способностью 50, 70, 100, 160 мм
Основные технические данные
| Условный проход, Ду, мм | 50 - 400 |
| Условное давление, Ру, мПа | 1.0; 1.6; 2.5 |
| Компенсирующая способность, мм | 25 - 160 |
Материалы
• cильфон - коррозийно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Н по ГОСТ 5632-72;
• присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе в ГОСТ 8731-87.
Возможные другие материальные исполнения компенсаторов.
Транспортируемая среда
• Вода ГОСТ 2874-82 температурой до 150 °С и скоростью до 5м/с.
• Пар при температуре до 250 °С и скоростью до 60 м/с.
• Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200.
• Присоединение к трубопроводу сваркой.
• Срок службы компенсаторов не менее 11 лет.
• Допускается применение компенсаторов в районах строительства со средней температурой наружного воздуха наиболее холодной пятидневки не ниже минус 40 °С. Для работы в условиях более низких температур, компенсаторы изготавливаются из соответствующих материалов и поставляются по особому заказу.
• Монтаж компенсаторов разрешается производить при температуре сильфона не ниже минус 30 °С.
• Компенсаторы отвечают требованиям ТУЗ-120-81 и соответствует "Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды".
