Каталог Трубопроводы Фитинги из ковкого чугуна

Фитинги из ковкого чугуна

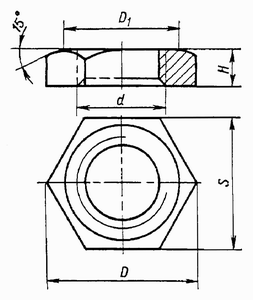

Контргайки ГОСТ 8961-75


Примечание. Чертеж не определяет конструкцию контргайки. (Размеры в мм)
Условный проход Dy Резьба d H s D D1 Масса без покрытия, кг, не более *
8 G 1/4 - B 6 22 25,4 20 0,013
10 G 3/8 - B 7 27 31,2 25 0,023
15 G 1/2 - B 8 32 36,9 30 0,034
20 G 3/4 - B 9 36 41,6 33 0,041
25 G 1 - B 10 46 53,1 43 0,077
32 G 11/4 - B 11 55 63,5 52 0,109
40 G 11/2 - B 12 60 69,3 56 0,127
50 G 2 - B 13 75 86,5 70 0,212
-65 G 21/2 - B 16 95 110 90 0,425
-80 G 3 - B 19 105 121 100 0,513
-100 G 4 - B 21 135 156 128 0,938

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Контргайки с Dy, указанными в таблице в скобках, применять не рекомендуется.

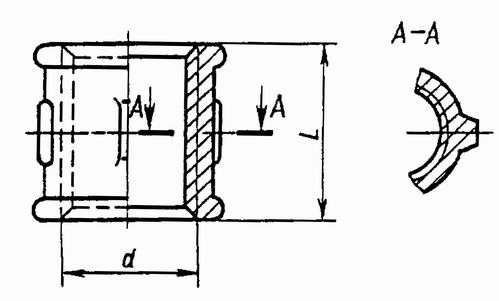

Муфты ГОСТ 8954-75


Примечание. Чертеж не определяет конструкцию муфты. (Размеры в мм)
Условный проход Dy Резьба d L Число ребер Масса без покрытия, кг, не более*
Вариант по ГОСТ 8944-75
1 2
8 G 1/4 - B 22 2 0,031 0,032
10 G 3/8 - B 24 2 0,04 0,042
15 G 1/2 - B 28 2 0,065 0,068
20 G 3/4 - B 31 2 0,096 0,096
25 G 1 - B 35 4 0,155 0,153
32 G 11/4 - B 39 4 0,226 0,216
40 G 11/2 - B 43 4 0,309 0,267
50 G 2 - B 47 6 0,48 0,43
-65 G 21/2 - B 53 6 0,652 0,58
-80 G 3 - B 59 6 0,874 0,848
-100 G 4 - B 84 6 1,93 1,75

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Муфты с Dy, указанными в таблице в скобках, применять не рекомендуется.

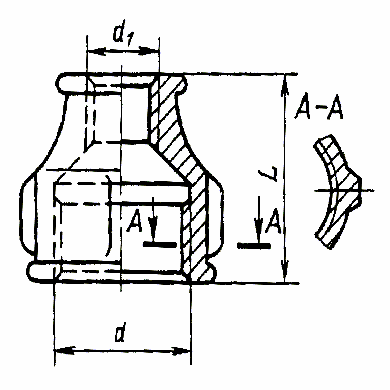

Муфты переходные ГОСТ 8957-75


Примечание. Чертеж не определяет конструкцию муфты. (Размеры в мм)
Условный проход Dy x Dy1 Резьба L Число ребер Масса без покрытия, кг, не более*
d d1 Вариант по ГОСТ 8944-75
1 2
10x8 G 3/8 - B G 1/4 - B 30 2 0,04 0,041
15x8 G 1/2 - В G 1/4 - B 36 2 0,061 0,065
15x10 G 1/2 - B G 3/8 - B 36 2 0,064 0,068
20x8 G 3/8 - B G 1/4 - B 39 2 0,081 0,084
20x10 G 3/4 - B G 3/8 - B 39 2 0,086 0,091
20x15 G 3/4 - B G 1/2 - В 39 2 0,095 0,105
25x10 G 1 - B G 3/8 - B 45 4 0,122 0,129
25x15 G 1 - B G 1/2 - В 45 4 0,134 0,144
25x20 G 1 - B G 3/4 - B 45 4 0,147 0,155
32x10 G 11/4 - B G 3/8 - B 50 4 0,176 0,186
32x15 G 11/4 - B G 1/2 - В 50 4 0,185 0,2
32x20 G 11/4 - B G 3/4 - B 50 4 0,209 0,218
32x25 G 11/4 - B G 1 - В 50 4 0,218 0,234
40x15 G 11/2 - B G 1/2 - В 55 4 0,243 0,262
40x20 G 11/2 - B G 3/4 - B 55 4 0,258 0,276
40x25 G 11/2 - B G 1 - B 55 4 0,28 0,298
40x32 G 11/2 - B G 11/4 - B 55 4 0,325 0,324
50x15 G 2 - B G 1/2 - В 65 6 0,402 0,422
50x20 G 2 - B G 3/4 - B 65 6 0,411 0,428
50x25 G 2 - B G 1 - B 65 6 0,416 0,446
50x32 G 2 - B G 11/4 - B 65 6 0,447 0,476
50x40 G 2 - B G 11/2 - B 65 6 0,473 0,5
(65x32) G 21/2 - В G 11/4 - B 74 6 0,656 0,58
(65x40) G 21/2- В G 11/2 - B 74 6 0,679 0,6
(65x50) G 21/2 - В G 2 - B 74 6 0,74 0,65
(80x40) G 3 - B G 11/2 - B 80 6 0,844 0,75
(80x50) G 3 - В G 2 - B 80 6 0,903 0,8
(80x65) G 3 - В G 21/2 - B 80 6 0,97 0,855
(100x50) G 4 - В G 2 - B 94 6 1,572 1,365
(100x65) G 4 - В G 21/2 - В 94 6 1,677 1,44
(100x80) G 4 - В G 3 - В 94 6 1,778 1,53

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Муфты с Dy, указанными в таблице в скобках, применять не рекомендуется.



Угольники ГОСТ 8946-75

Исполнение 1
Исполнение 2

Примечание. Чертеж не определяет конструкцию угольника. (Размеры в мм)
Условный проход Dу Резьба d L L1 Масса без покрытия, кг, не более*
Вариант по ГОСТ 8944-75
1 2
8 G 1/4 - В 21 28 0,042 0,045
10 G 3/8 - В 25 32 0,059 0,064
15 G 1/2 - В 28 37 0,094 0,103
20 G 3/4 - В 33 43 0,146 0,152
25 G 1 - В 38 52 0,229 0,241
32 G 11/4 - В 45 60 0,352 0,351
40 G 11/2 - В 50 65 0,494 0,438
50 G 2 - В 58 74 0,79 0,72
-65 G 2 1/2 -В 69 88 1,141 1,03
-80 G 3 - В 78 98 1,521 1,409
-100 G 4 - B 96 - 3,079 2,68

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Угольники с Dy, указанными в таблице в скобках, применять не рекомендуется.



Тройники прямые ГОСТ 8948-75


Примечание. Чертеж не определяет конструкцию тройника. (Размеры в мм)
Проход условный Dу Резьба d L Масса без покрытия, кг, не более*
Вариант по ГОСТ 8944-75
1 2
8 G 1/4 - В 21 0,064 0,063
10 G 3/8 - В 25 0,085 0,092
15 G 1/2 - В 28 0,133 0,143
20 G 3/4 - В 33 0,206 0,21
25 G 1 - В 38 0,318 0,33
32 G 11/4 - В 45 0,49 0,475
40 G 11/2 - В 50 0,673 0,594
50 G 2 - В 58 1,088 0,962
-65 G 2 1/2 - В 69 1,524 1,422
-80 G 3 - В 78 2,013 1,85
-100 G 4 - B 96 3,98 3,46

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Тройники с Dy, указанными в таблице в скобках, применять не рекомендуется.



Тройники переходные ГОСТ 8949-75

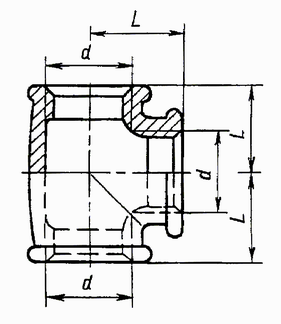

Примечание. Чертеж не определяет конструкцию тройника. (Размеры в мм)
Условный проход, Dy x Dy1 Резьба L L1 Масса без покрытия, кг, не более*
d d1 Вариант по ГОСТ 8944-75
1 2
10x8 G 3/8 - В G 1/4 - В 23 23 0,103 0,101
15x8 G 1/2 - В G 1/4 - В 24 24 0,115 0,111
15x10 G 1/2 - В G 3/8 - В 26 26 0,119 0,115
15x20 G 1/2 - В G 3/4 - В 31 30 0,163 0,158
15x25 G 1/2 - В G 1 - В 34 32 0,199 0,193
20x8 G 3/4 - В G 1/4 - В 26 27 0,152 0,148
20x10 G 3/4 - В G 3/8 - В 28 28 0,168 0,16
20x15 G 3/4 - В G 1/2 - В 30 31 0,183 0,178
20x25 G 3/4 - В G 1 - В 36 35 0,198 0,193
20x32 G 3/4 - В G 1 1/4 - В 41 36 0,206 0,202
25x8 G 1 – В G 1/4 - В 28 31 0,228 0,219
25x10 G 1 – В G 3/8 - В 30 32 0,235 0,227
25x15 G 1 – В G 1/2 - В 32 34 0,255 0,246
25x20 G 1 – В G 3/4 - В 35 36 0,285 0,277
25x32 G 1 – В G 1 1/4 - В 42 40 0,304 0,315
25x40 G 1 1/4 - В G 1 1/2 - В 46 42 0,315 0,308
32x10 G 1 1/4 - В G 3/8- В 32 36 0,342 0,334
32x15 G 1 1/4 - B G 1/2 - В 34 38 0,352 0,34
32x20 G 1 1/4 - В G 3/4 - В 36 41 0,382 0,37
32x25 G 1 1/4 - В G 1 - В 40 42 0,43 0,418
32x40 G 1 1/4 - В G 1 1/2 - В 40 46 0,434 0,424
32x50 G 1 1/4 - В G 2 - В 54 48 0,444 0,429
40x15 G 1 1/2 - В G 1/2 - В 36 42 0,459 0,442
40x20 G 1 1/2 - В G 3/4 - В 38 44 0,494 0,474
40x25 G 1 1/2 - В G 1 - В 42 46 0,552 0,531
40x32 G 1 1/2 - В G 1 1/4 - В 46 48 0,616 0,557
40x50 G 1 1/2 - В G 2 - В 55 52 0,65 0,628
50x15 G 2 - В G 1/2 - В 38 48 0,672 0,646
50x20 G 2 - В G 3/4 - В 40 50 0,714 0,685
50x25 G 2 - В G 1 - В 44 52 0,788 0,752
50x32 G 2 - В G 1 1/4 - В 48 54 0,867 0,832
50x40 G 2 - В G 1 1/2 - В 52 55 0,94 0,914
65x25 G 2 1/2 - В G 1 - В 47 60 0,091 0,08
(65x32) G 2 1/2 - В G 1 1/4 - В 52 62 1,124 1,085
(65x40) G 2 1/2 - В G 1 1/2 - В 55 63 1,192 1,16
(65x50) G 2 1/2 - В G 2 - В 61 66 1,345 1,33
80x25 G 3 - В G 1 - В 51 67 1,375 1,369
80x32 G 3 - В G 1 1/4 - В 55 70 1,39 1,368
(80x40) G 3 - В G 1 1/2 - В 58 71 1,484 1,45
(86x50) G 3 - В G 2 - В 64 73 1,646 1,63
(80x65) G 3 - В G 2 1/2 - В 72 76 1,86 1,84
(100x50) G 4 - В G 2 - В 70 86 2,826 2,765
(100x65) G 4 - В G 2 1/2 - В 78 89 3,15 3,04
(100x80) G 4 - В G 3 - В 84 92 3,421 3,29

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Тройники с Dy, указанными в таблице в скобках, применять не рекомендуется.

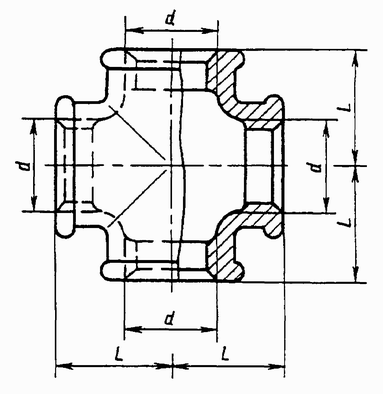

Кресты прямые ГОСТ 8951-75


Примечание. Чертеж не определяет конструкцию креста. (Размеры в мм)
Условный проход Dy Резьба d L Масса без покрытия, кг, не более*
Вариант по ГОСТ 8944-75
1 2
8 G 1/4 - В 21 0,083 0,089
10 G 3/8 - В 25 0,105 0,113
15 G 1/2 - В 28 0,163 0,179
20 G 3/4 - В 33 0,284 0,254
25 G 1 - В 38 0,383 0,392
32 G 11/4 - В 45 0,585 0,561
40 G 11/2 - В 50 0,797 0,681
50 G 2 - В 58 1,251 1,117
-65 G 21/2 - В 69 1,769 1,587
-80 G 3 - В 78 2,351 2,119
-100 G 4 - B 96 4,585 3,921

* Для справок.
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.
2. Кресты с Dy, указанными в таблице в скобках, применять не рекомендуется.
