ПЕРЕХОДЫ СТАЛЬНЫЕ ГОСТ 17378-2001 (ИСО 3419-81)

 Какую же роль в системе трубопроводов выполняют переходы эксцентрические? Они служат для постепенной смены диаметра трубопровода. Применяются при устройстве почти любой системы труб – водоснабжения, отопления, канализации. Достаточно часто используются в трубопроводах в промышленности. Переходы стальные эксцентрические можно устанавливать только на горизонтальных участках трубопровода.

Изготовление переходов эксцентрических по гост может быть следующим:

-    Штамповка. В этом случае, на готовую металлическую трубу воздействуют прессом различной мощности, в результате получается прочное, надежное и бесшовное изделие, одно из лучших по соотношению «цена – качество».
-    Вытачивание. Технология применяется в основном при изготовлении изделий очень маленького размера либо нестандартной конфигурации.
-    Сварка. Также делится на два типа – лепестковую и вальцованную. Такие устройства наименее прочны и долговечны, а потому выбираются для установки в систему, где требования к герметичности не особо высоки.
-    Обжим. Технология, при которой возможно получить переход по диаметру меньший, чем обжимаемая труба.

Вообще, технология производства выбирается в зависимости от предельного давления соединяемых труб. В зависимости от нее переходы также делятся на несколько видов. Так как эксцентрические переходы служат для расширения или сужения (в редких случаях) потока, то соответственно, происходит резкое повышение или понижение давления в местах расположения переходов. А потому они подвергаются самому сильному воздействию давлением во всей системе. Именно из-за повышенной нагрузки к их прочности, надежности и эффективности и применяются такие высокие требования.

Отдельно можно рассмотреть, чем же эксцентрические переходы отличаются от переходов концентрических. У концентрических переходов центры диаметров обоих окружностей лежат на одной прямой. У эксцентрических же это не так, отверстия не находятся строго друг напротив друга. Получается, сопряжение происходит не по центру, а по нижней оси двух соединяемых отрезков трубы.

Покупка данных устройств не слишком затратна, особенно учитывая то, что их обычно требуется не так уж много. Значительно меньше, чем фитингов, муфт и др. Да и розничная цена на переходы эксцентрические совсем не высока. В зависимости от размера, диаметров и других характеристик, она может находиться в пределах от 300 рублей за самые небольшие переходы, и до 4000 – 5000, иногда даже 6000 рублей за самые крупные, применяемые в основном в промышленности или общегородских сетях.

1. Область применения
Настоящий стандарт распространяется на бесшовные приварные концентрические и эксцентрические переходы из углеродистой и низколегированной стали.
Область применения переходов - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 - 4.3 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.

2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.

3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

4. Конструкция и размеры
4.1. Конструкция и размеры переходов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.





Таблица 1 - Переходы исполнения 1 (Размеры в миллиметрах)
DN D T D1 T1 L Масса, кг
    2   2   0,05
20 26,9 3,2   3,2 38 0,07
    4   4   0,09
    2,3 21,3 2   0,09
    3,2   3,2   0,12
    4,5   4   0,16
25 33,7 2,3   2   0,09
    3,2 26,9 3,2   0,12
    4,5   4   0,16
    2,6   2 51 0,13
    3,6 21,3 3,2   0,17
    5   4   0,23
    2,6   2   0,13
    3,6 26,9 3,2   0,17
32 42,4 5   4   0,23
    2,6   2,3   0,13
    3,6 33,7 3,2   0,17
    5   4,5   0,23
    2,6   2   0,19
    3,6 26,9 3,2   0,25
    5   4   0,34
    2,6   2,3   0,19
40 48,3 3,6 33,7 3,2 64 0,25
    5   4,5   0,34
    2,6   2,6   0,19
    3,6 42,4 3,6   0,25
    5   5   0,34
    2,9   2,3   0,31
    4 33,7 3,2   0,42
    5,6   4,5   0,58
    2,9   2,6   0,31
50 60,3 4 42,4 3,6 76 0,42
    5,6   5   0,58
    2,9   2,6   0,31
    4 48,3 3,6   0,42
    5,6   5   0,58
    2,9   2,6   0,47
    5 42,4 3,6   0,78
    7,1   5   1,1
    2,9   2,6 89 0,47
65 76,1 5 48,3 3,6   0,78
    7,1   5   1,1
    2,9   2,9   0,47
    5 60,3 4   0,78
    7,1   5,6   1,1
    3,2   2,6   0,6
    5,6 48,3 3,6   1
    8   5   1,4
    3,2   2,9 89 0,6
80 88,9 5,6 60,3 4   1
    8   5,6   1,4
    3,2   2,9   0,6
    5,6 76,1 5   1
    8   7,1   1,4
    3,6   2,9   1
    6,3 60,3 4   1,7
    8,8   5,6   2,3
    3,6   2,9 102 1
100 114,3 6,3 76,1 5   1,7
    8,8   7,1   2,3
    3,6   3,2   1
    6,3 88,9 5,6   1,7
    8,8   8   2,3
    4   2,9   1,7
    6,3 76,1 5   2,6
    10   7,1   4,1
    4   3,2   1,7
125 139,7 6,3 88,9 5,6 127 2,6
    10   8   4,1
    4   3,6   1,7
    6,3 114,3 6,3   2,6
    10   8,8   4,1
    4,5   3,2   2,5
    7,1 88,9 5,6   3,9
    11   8,8   6
    4,5   3,6   2,5
150 168,3 7,1 114,3 6,3 140 3,9
    11   8,8   6
    4,5   4   2,5
    7,1 139,7 6,3   3,9
    11   10   6
    6,3   3,6   5,1
    8 114,3 6,3   6,3
    12,5   8,8   9,7
    6,3   4   5,1
200 219,1 8 139,7 6,3 152 6,3
    12,5   10   9,7
    6,3   4,5   5,1
    8 168,3 7,1   6,3
    12,5   11   9,7
    6,3 139,7 4   7,4
    10   6,3   12
250 273 6,3 168,3 4,5 178 7,4
    10   7,1   12
    6,3 219,1 6,3   7,4
    10   8   12
    7,1 168,3 4,5   11
    10   7,1   16
300 323,9 7,1 219,1 6,3 203 11
    10   8   16
    7,1 273 6,3   11
    10   10   16
    8 219,1 6,3   23
    11   8   31
350 355,6 8 273 6,3 330 23
    11   10   31
    8 323,9 7,1   23
    11   10   31
    8,8 273 6,3   31
    12,5   10   43
400 406,4 8,8 323,9 7,1 356 31
    12,5   10   43
    8,8 355,6 8   31
    12,5   11   43
      323,9 7,1
450 457 10 355,6 8 381 42
      406,4 8,8
      355,6 8
500 508 11 406,4 8,8 508 65
      457 10
      406,4 8,8
600 610 12,5 457 10 508 94
      508 11
      457 10
700 711   508 11
      610 12,5
      508 11
800 813   610 12,5
      711 -
    - 610 12,5 610 -
900 914   711
      813 -
      711
1000 1016   813 -
      914

Примечания- Масса приведена для справок



Таблица 2 - Переходы исполнения 2 (Размеры в миллиметрах)
DN D T D1 T1 L Масса, кг
    2   2   0,1
    3 32 3   0,2
    4   4   0,2
32 38 2   1,6   0,1
    3   3   0,2
    4   3   0,2
    2,5 25 1,6   0,1
    4   3   0,2
    5   3   0,3
    2,5   2 30 0,1
40 45 4 32 4   0,2
    5   5   0,3
    2,5   2   0,1
    4 38 4   0,2
    5   5   0,3
    3   1,6   0,2
    4 25 1,6   0,3
    5   3   0,3
    6   3   0,4
    3   2   0,2
    4 32 2   0,3
    5   3 45 0,3
    6   4   0,4
50 57 3   2   0,2
    4 38 4   0,3
    5   4   0,3
    6   4   0,4
    3   2,5   0,2
    4 45 2,5 60 0,3
    5   4   0,3
    6   5   0,4
    3   2   0,3
    3,5   2,5   0,4
    5 38 3 55 0,6
    6   3   0,6
    7   4   0,7
65 76 3   2,5   0,4
    3,5   2,5   0,5
    5 45 4   0,6
    6   4   0,7
    7   5   0,8
    3   3 70 0,3
    3,5   3   0,4
    5 57 4   0,6
    6   5   0,7
    7   6   0,8
    3,5   2,5   0,6
    6 45 4   0,9
    8   5   1,2
    3,5   3   0,6
80 89 6 57 4 75 0,9
    8   5   1,2
    3,5   3,5   0,6
    6 76 5   0,9
    8   6   1,2
    4   3   0,9
    6 57 4   1,2
    8   5   1,6
    9   6   1,8
100 108 4   3,5 80 0,9
    6 76 5   1,2
    8   6   1,6
    9   7   1,8
    4   3,5   0,9
    6 89 6   1,2
    8   8   1,6
    9   8   1,8
    4   3   1
    6 57 4   1,3
    8   5   1,7
    9   6   1,9
100 114 4   3,5 80 1
    6 76 5   1,3
    8   6   1,7
    9   7   1,9
    4   3,5   1
    6 89 6   1,3
    8   8   1,7
    9   8   1,9
    4   3   1,3
    8 57 4   2,5
    10   5   3,1
    5   3,5   1,6
    8 76 5   2,5
    10   6   3,1
    4   3,5   1,3
125 133 6 89 5 100 1,9
    8   6   2,5
    5   4   1,6
    8 108 6   2,5
    8   8   2,5
    10   9   3,1
    5   4   1,6
    8 114 6   2,5
    8   8   2,5
    10   9   3,1
    4,5   3   1,5
    8 57 4   2,6
    10   5   3,2
    12   6   3,9
    4,5   3,5 75 1,5
    8 76 5   2,6
    10   6   3,2
    12   7   3,9
    4,5   3,5   2,3
150 159 8 89 6   3,9
    10   8   4,8
    12   8   5,9
    4,5   4   2,3
    8 108 6   3,9
    10   8   4,8
    12   9   5,9
    4,5   4 130 2,3
    8 114 6   3,9
    10   8   4,8
    12   9   5,9
    4,5   4   2,3
    8 133 8   3,9
    10   10   4,8
    12   10   5,9
    4,5   3   1,6
    8 57 4   2,7
    10   5   3,3
    12   6   4
    4,5   3,5 75 1,6
    8 76 5   2,7
    10   6   3,3
    12   7   4
    4,5   3,5   2,6
150 168 8 89 6   4,1
    10   8   5,1
    12   8   6,2
    4,5   4   2,6
    8 108 6   4,1
    10   8   5,1
    12   9   6,2
    4,5   4 130 2,6
    8 114 6   4,1
    10   8   5,1
    12   9   6,2
    4,5   4   2,6
    8 133 8   4,1
    10   10   5,1
    12   10   6,2
    6   3   2,9
    10   4   4,6
    12 57 4   5,5
    14   5   6,4
    16   6   7,3
    6   3,5 95 2,9
    10   5   4,6
    12 76 5   5,5
    14   6   6,4
    16   7   7,3
    6   3,5   2,9
    10   5   4,6
200 219 12 89 5   5,5
    14   6   6,4
    16   8   7,3
    6   4 95 2,9
    10   6   4,6
    12 108 8   5,5
    14   8   6,4
    16   9   7,3
    6   4   2,9
    10   6   4,6
    12 114 8   5,5
    14   8   6,4
    16   9   7,3
    6   4   4,4
    10   8   7,2
200 219 12 133 8   8,8
    14   10   10
    16   10   12
    6   4,5   4,4
    10   8   7,2
    12 159 10   8,8
    14   12   10
    16   12   12
    6   4,5   4,4
    10   8   7,2
    12 168 10   8,8
    14   12   10
    16   12   12
    7   4 140 6
    10   6   8,5
    12 108 8   10
    14   8   12
    16   9   13
    18   9   15
    7   4   6
    10   6   8,5
250 273 12 114 8   10
    14   8   12
    16   9   13
    18   9   15
    7   4   6
    10   6   8,5
    12 133 8   10
    14   8   12
    16   10   13
    18   10   15
    7   4,5   8,3
    10   8   12
    12 159 10   14
    14   10   16
    16   12   18
    18   12   20
    7   4,5   8,3
    10   8   12
250 273 12 168 10 180 14
    14   10   16
    16   12   18
    18   12   20
    7   6   8,3
    10   8   12
    12 219 10   14
    14   12   16
    16   14   18
    18   16   20
    8   4   9
    10   4   11
    12   6   16
    14 108 6   18
    16   8   20
    18   8   23
    22   9   28
    8   4   9
    10   4   11
    12   6   16
300 325 14 114 6   18
    16   8   20
    18   8   23
    22   9   28
    8   5   11
    10   6   13
    12   8   16
    14 133 8 140 18
    16   8   20
    18   10   23
    22   10   28
    8   4,5   11
    10   6   14
    12   8   16
    14 159 8   18
    16   10   20
    18   10   23
    22   12   28
    8   4   11
    10   6   14
    12   8   16
300 325 14 168 8   18
    16   10   20
    18   10   23
    22   12   28
    8   7   11
    10   8   14
    12   10   17
    14 219 10   20
    16   12   22
    18   14   25
    22   16   31
    8   7 180 11
    10   10   14
    12   12   17
    14 273 12   20
    16   14   22
    18   16   25
    22   18   31
    12   6   22
    16   8   29
    20 159 10   35
    24   12   42
    26   12   45
    12   6   22
    16   8   29
    20 168 10   35
    24   12   42
    26   12   45
    12   8   22
    16   10   29
350 377 20 219 12 220 35
    24   14   42
    26   16   45
    10   7   20
    12   10   24
    14   12   28
    16 273 12   31
    20   16   38
    24   18   45
    26   18   49
    10   8   20
    12   10   24
    14   12   28
    16 325 16   31
    20   18   38
    24   22   45
    26   22   49
    12   8   37
    16   10   53
    20 159 10   65
    22   10   71
    26   12   83
    28   12   89
    12   8   37
    16   10   53
    20 168 10   65
    22   10   71
    26   12   83
    28   12   89
    12   8   32
    16   10   45
    20 219 12   56
    22   12   61
    26   14   72
    28   16   76
    12   10   27
    16   12   36
    20 273 14   44
400 426 22   14 220 48
    26   18   56
    28   18   59
    10   8   23
    12   10   27
    14   12   31
    16 325 12   36
    20   16   44
    22   18   48
    26   20   56
    28   22   59
    10   10   23
    12   12   27
    14   14   31
    16 377 16   36
    20   20   44
    22   20   48
    26   24   56
    28   26   59
    12   10   46
    14   12   54
    16 377 12   61
    20   16   75
    22   20   81
    26   22   94
500 530 12   10   46
    14   12   54
    16 426 16   61
    20   16 300 75
    22   20   81
    26   22   94

Примечания - Масса приведена для справок.



Примеры условных обозначений:

- концентрического перехода исполнения 1, D = 76,1 мм, Т = 2,9 мм, D1 = 48,3 мм, Т1 = 2,6 мм из стали марки Р9:
Переход К-1-76,1 ´ 2,9-48,3 ´ 2,6-Р9 ГОСТ 17378-2001

- эксцентрического перехода исполнения 2, D = 76 мм, Т = 3,0 мм, D1 = 45 мм, Т1 = 2,5 мм из стали марки 20:
Переход Э- 76 ´ 3-45 ´ 2,5 ГОСТ 17378-2001

- то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Переход ПЭ-76 ´ 3-45 ´ 2,5-09Г2С ГОСТ 17378-2001

4.2. Толщина стенки переходов в неторцевых сечениях должна быть не менее Т1 при наружном диаметре сечения не более 1,1 D1, а в остальных сечениях - не менее Т.

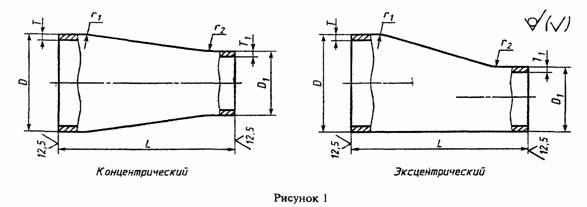

4.3. Радиусы сечения поверхностей переходов (рисунок 1) должны соответствовать указанным в таблице 3.

Таблица 3 - Радиусы сопряжения поверхностей переходов

Тип перехода r1 r2
не менее
Концентрический 0,4D 0,4D1
Эксцентрический 0,3D 0,3D1

4.4. По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление переходов других размеров.

5. Технические условия
Технические условия - по ГОСТ 17380.
