ОТВОДЫ СТАЛЬНЫЕ КРУТОИЗОГНУТЫЕ ГОСТ 17375-2001

Отводы крутоизогнутые предназначены для плавного соединения магистралей под углом 90С. По способу изготовления могут быть сварными и бесшовными. Это определяет дальнейшее использование отводов для агрессивных или неагрессивных сред. Оба вида отводов изготавливаются из бесшовных или прямошовных труб методом горячей штамповки или протяжки.

В магистралях с постоянно меняющимся давлением проводимой среды, при небольших проходах и в тех местах, где нужно максимально снизить гидравлическое сопротивление, применяются бесшовные отводы.

При выборе отводов нужно учитывать условия, в которых они будут эксплуатироваться.

1. Область применения
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 3D с R ≈ 1,5 DN и θ = 45°, θ = 60°, θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.

2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

4. Конструкция и размеры
4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

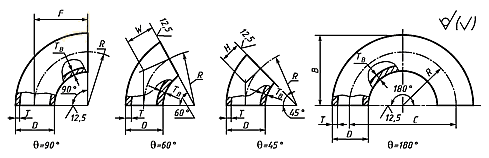

Рисунок 1

Таблица 1 - Отводы исполнения 1 (Размеры в миллиметрах)

DN	D	T	F = R	H	С	В	Масса, кг, отвода с θ
DN	D	T	F = R	H	С	В	45°	90°	180°
15	21,3	2	28	14	56	38	0,02	0,04	0,08
		3,2					0,03	0,06	0,12
		4					0,04	0,07	0,14
20	26,9	2	29	14	58	43	0,03	0,06	0,11
		3,2					0,04	0,08	0,17
		4					0,06	0,1	0,2
25	33,7	2,3	38	18	76	56	0,05	0,11	0,21
		3,2					0,08	0,16	0,32
		4,5					0,09	0,19	0,38
32	42,4	2,6	48	23	96	69	0,1	0,19	0,39
		3,6					0,13	0,26	0,52
		5					0,17	0,35	0,6
40	48,3	2,6	57	29	114	82	0,13	0,26	0,53
		3,6					0,18	0,36	0,72
		5					0,24	0,47	0,95
50	60,3	2,9	76	35	152	106	0,25	0,5	0,99
		4					0,33	0,67	1,3
		5,6					0,5	0,89	1,8
65	76,1	2,9	95	44	190	133	0,4	0,79	1,6
		5					0,72	1,5	2,9
		7,1					0,9	1,8	3,6
80	88,9	3,2	114	51	228	159	0,6	1,2	2,4
		5,6					1	2,1	4,1
		8					1,4	2,8	5,7
100	114,3	3,6	152	64	304	210	1,2	2,4	4,7
		6,3					2	4	8
		8,8					2,8	5,4	11
125	139,7	4	190	79	380	260	2	4	8
		6,3					3,1	6,2	12
		10					4,8	9,6	19
150	168,3	4,5	229	95	457	313	3,2	6,5	13
		7,1					5,1	10	20
		11					7,7	15	31
200	219,1	6,3	305	127	610	414	8	16	32
		8					9,9	20	40
		12,5					14	31	61
250	273	6,3	381	159	762	518	12	25	50
250	273	10	381	159	762	518	19	39	78
300	323,9	7,1	457	190	914	619	20	40	80
300	323,9	10	457	190	914	619	28	56	111
350	355,6	8	533	222	1066	711	24	57	114
350	355,6	11	533	222	1066	711	39	78	156
400	406,4	8,8	610	254	1220	813	41	82	165
400	406,4	12,5	610	254	1220	813	58	117	234
450	457	10	686	286	1372	914	59	119	237
500	508	11	762	318	1524	1016	81	162	323
600	610	12,5	914	381	1828	1219	133	266	531
700	711	-	1067	444	2134	1422	-	-	-
800	813	-	1219	507	2238	-	-	-	-
900	914	-	1372	570	2744	-	-	-	-
1000	1016	-	1524	634	3048	-	-	-	-

Примечания
1 Масса приведена для справок.
2 Отводы с θ = 60° исполнения 1 не предусматриваются.

Таблица 2 - Отводы исполнения 2 (Размеры в миллиметрах)

DN	D	Т	F = R	W	Н	С	В	Масса отвода с θ = 90°, кг
25	32	2	38	22	18	76	56	0,1
		2,5						0,2
		3						0,2
		3,5						0,2
32	38	2	48	28	23	96	69	0,2
		2,5						0,2
		3						0,2
		3,5						0,3
		4						0,3
40	45	2,5	60	35	25	120	83	0,3
		3						0,3
		3,5						0,4
		4						0,4
		5						0,5
50	57	2,5	75	43	80	150	104	0,4
		3						0,5
		3,5						0,6
		4						0,7
		4,5						0,7
		5						0,8
		5,5						0,9
		6						1
65	76	3	100	57	41	200	138	0,8
		3,5						1
		4						1,1
		4,5						1,3
		5						1,4
		5,5						1,6
		6						1,7
		7						2
		8						2,2
80	89	3	120	69	50	240	165	1,2
		3,5						1,4
		4						1,5
		4,5						1,7
		5						1,9
		5,5						2,1
		6						2,3
		7						2,7
		8						3
100	102	3,5	150	87	62	300	201	2,1
		4						2,4
		4,5						2,6
		5						2,9
		6						3,4
		7						3,9
		8						4,5
		9						5
		10						5,5
	108	3,5					204	2,2
		4						2,5
		4,5						2,8
		50						3,1
		6						3,6
		7						4,1
		8						4,7
		9						5,3
		10						5,8
	114	3,5					207	2,2
		4						2,6
		4,5						2,9
		5						3,3
		6						3,8
		7						4,4
		8						5
		9						5,7
		10						6,1
125	133	3,5	190	110	79	380	257	3,3
		4						3,8
		4,5						4,3
		5						4,8
		6						5,7
		7						6,5
		8						7,4
		9						8,2
		10						9,1
		11						10
		12						11
150	159	4	225	130	93	450	305	5,4
		4,5						6,1
		5						6,7
		6						8,1
		7						9,4
		8						11
		9						12
		10						13
		11						14
		12						16
		13						17
		14						18
	168	4						5,6
		4,5						6,4
		5						7,1
		6						8,5
		7						9,8
		8						11,2
		9						12,5
		10						14
		11						15
		12						16
		13						17,5
		14						19
200	219	5	300	173	124	600	410	13
		6						15
		7						17
		8						20
		9						22
		10						25
		11						27
		12						29
		13						32
		14						34
		15						37
		16						39
		17						42
		18						44
250	273	6	375	217	155	750	512	23
		7						27
		8						31
		9						35
		10						39
		11						43
		12						46
		13						50
		14						54
		15						58
		16						61
		17						66
		18						70
		20						78
		22						85
300	325	7	450	260	186	900	613	39
		8						45
		9						50
		10						56
		11						61
		12						66
		13						72
		14						77
		15						82
		16						87
		17						92
		18						96
		20						107
		22						118
		24						130
		26						141
		28						150
350	377	9	525	303	217	1050	714	68
		10						75
		11						83
		12						90
		13						97
		14						104
		15						112
		16						119
		18						133
		20						147
		22						161
		24						175
		26						188
		28						201
		30						214
		32						228
400	426	8	600	346	248	1200	813	78
		9						87
		10						97
		11						107
		12						117
		13						126
		14						135
		15						145
		16						154
		17						164
		18						173
		20						192
		22						210
		24						230
		26						249
		28						268
		30						286
		32						306
		34						324
500	530	9	750	433	310	1500	1015	138
		10						153
		11						168
		12						183
		13						198
		14						212
		15						227
		16						242
		17						256
		18						270
		20						298
		22						327
		24						356
		26						385
		28						413
		30						440
		32						467
		34						494
		36						520
600	630	9	900	519	373	1800	1215	198
		10						219
		11						245
		12						261
		13						282
		14						302
		15						324
		16						345
		17						366
		18						387
		20						429
		22						471
		24						513
		26						554
		28						595
		30						636
		32						678
700	720	9	1000	577	404	2000	1360	248
		10						275
		11						302
		12						329
		13						356
		14						383
		15						410
		16						436
		17						462
		18						489
		20						542
		22						595
		24						647
		26						698
		28						750
		30						801
		32						852
800	820	9	1200	693	485	2400	1610	339
		10						376
		11						413
		12						450
		13						487
		14						524
		15						561
		16						598
		17						636
		18						670
		20						743
		22						815
		24						887
		26						959
		28						1030
		30						1101
		32						1171

Примечания
1 Масса приведена для справок.
2 Масса отводов с θ = 60° и θ = 45° соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180° в 2 раза больше указанной.

Примеры условных обозначений:
- отвода с θ = 90°, исполнения 1, D = 139,7 мм, Т = 4,0 мм из стали марки TS4:
Отвод 90-1-139,7×4-TS4 ГОСТ 17375-2001

- отвода с θ = 45°, исполнения 2, D = 159 мм, Т = 4,0 мм, Тв = 6,0 мм из стали марки 20:
Отвод 45-159×4/6 ГОСТ 17375-2001

- отвода с θ = 90°, исполнения 2, D = 57 мм, Т = 5,0 мм из стали марки 09Г2С:
Отвод 90-57×5-09Г2С ГОСТ 17375-2001

- то же, для трубопроводов, подконтрольных органам надзора:
Отвод П90-57×5-09Г2С ГОСТ 17375-2001

4.2 По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами θ.

4.3 Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях Тв.

5. Технические условия
Технические условия - по ГОСТ 17380.
