Каталог Трубопроводы Трубопровод металлопластиковый VALTEC

Трубопровод металлопластиковый VALTEC

Металлопластиковые трубы Valpex могут использоваться в системах:
- хозяйственного и хозяйственно-питьевого холодного водоснабжения;
- горячего водоснабжения ;
- радиаторного отопления при температуре теплоносителя не выше 95°С;
- водяного напольного отопления ("теплые полы");
- водяного настенного безрадиаторного отопления ("теплые стены");
- обогрева открытых площадок (футбольных полей);
- почвенного подогрева в теплицах, парниках, зимних садах и оранжереях;
- обвязки вентиляционных водяных калориферов и тепловых завес при температуре теплоносителя не выше 95°С;
- топливопроводов;
- полива;
- технологических трубопроводов для пищевых и непищевых жидкостей , в соответствии с таблицей химической стойкости

Наименование показателя VALPEX VALTEC SUPER
Наружный диаметр труб, мм
  16 20 26 32 40 16 20
Внутренний диаметр, мм 12 16 20 26 33 12 16
Толщина стенки трубы, мм 2 2 3 3 3,5 2 2
Толщина слоя алюминия, мм 0,3 0,3 0,3 0,4 0,4 0,2 0,25
Длина бухты/прутка, м 200/5 100/5 50/5 25/5 5 200 100
Диаметр бухты, см 80 80 80 120 - 80 80
Вес 1 п.м. трубы, г 115 170 300 370 430 112 165
Объем жидкости в 1 м.п. трубы, л 0,113 0,201 0,314 0,531 0,855 0,113 0,201
Рабочая температура при давлении 10 бар, °С 0-95 0-75
Рабочая температура при давлении 25 бар, °С 0-25 0-16
Максимальная кратковременно допустимая температура, °С 130 110
Максимальное рабочее давление при максимальной рабочей температуре, бар 10 10
Максимальное (разрушающее ) давление при температуре 20°С, бар 94 87 88 74 67 78 70
Коэффициент линейного расширения, 1/°С 0.26*10-4 0.28*10-4
Изменение длины после прогрева при температуре (120-3) °С в течение (60+1) мин, % 0,007 0,007
Коэффициент эквивалентной равномерно-зернистой шероховатости 0 0
Диффузия кислорода , мг/л 0,43 0,43
Коэффициент теплопроводности, Вт/м К 70 70
Прочность клеевого соединения*, Н/10мм 57 45
Прочность сварного соединения, Н/мм2
Стойкость при постоянном внутреннем давлении (без разрушений) при температуре, °С:
-20 - в течение 1 ч , МПа 5,71 5,1 5,43 5,12 4,84 5,45 4,94
- 95 в течение 1 ч, МПа 3,3 3,03 3,18 3,03 2,95
-95 в течение 100 ч, МПа 2,93 2,69 2,83 2,7 2,62
-95 в течение 1000 ч,МПа 2,57 2,36 2,52 2,44 2,31
Прочность кольцевых образцов при поперечном разрыве, Н 2880 3050 3260 3430 3570 2760 2910
Минимальный радиус изгиба вручную,мм 80 100 110 160 550 60 75
Радиус изгиба с применением кондуктора или трубогиба, мм 45 60 95 125 180 40 55

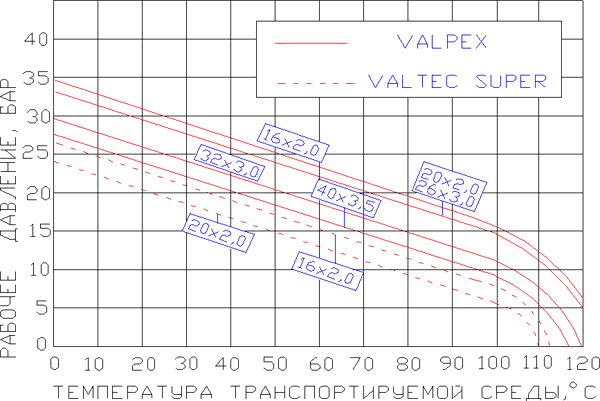

График зависимости рабочего давления от температуры транспортируемой среды



Пресс фитинги
Соединитель прямой с переходом на наружную резьбу VTm201

Размер Упаковка
16*1/2” 10
16*3/4” 10
20*1/2” 10
20*3/4” 10
26*3/4” 5
26*1” 5
32*1” 1
32*1 1/4” 1
40 * 1" 1
40 * 1 1/4" 1



Соединитель прямой с переходом на внутреннюю резьбу VTm202

Размер Упаковка
16*1/2” 10
16*3/4” 10
20*1/2” 10
20*3/4” 10
26*3/4” 5
26*1” 5
32*1” 1
32*1 1/4” 1



 Соединитель прямой VTm203

Размер Упаковка
16 10
20 10
26 1
32 1
20*16 10
26*16 5
26*20 5
32*16 1
32*20 1
32*26 1
40 1
40 * 32 1

 Тройник VTm231

Размер Упаковка
16 10
20 5
26 1
32 1
16 x 20 x 16 10
20 x 16 x 16 10
20 x 16 x 20 10
20 x 20 x 16 10
20 x 26 x 20 1
26 x 16 x 20 1
26 x 16 x 26 1
26 x 20 x 16 1
26 x 20 x 20 1
26 x 20 x 26 1
26 x 26 x 20 1
26 x 32 x 26 1
32 x 16 x 32 1
32 x 20 x 32 1
32 x 26 x 32 1
32 x 20 x 26 1
32 x 26 x 26 1
32 x 32 x 20 1
32 x 32 x 26 1
40 x 26 x 40 1




Тройник с переходом на внутреннюю резьбу VTm232

Размер Упаковка
16*1/2”*16 10
20*1/2”*20 10
20*3/4”*20 10
26*1/2”*26 1
26*3/4”*26 1
26*1”*26 1
32*3/4”*32 1
32*1”*32 1
32 x 1 1/4" x 32 1



 Тройник с переходом на наружную резьбу VTm233

Размер Упаковка
16 x 1/2" x 16 10
20 x 1/2" x 20 10
20 x 3/4" x 20 10
26 x 1/2" x 26 1
26 x 3/4" x 26 1
26 x 1" x 26 1
32 x 3/4" x 32 1
32 x 1" x 32 1



 Тройник с креплением VTm234

Размер Упаковка
16 x 1/2" 5
20 x 1/2" 1



 Угольник VTm251

Размер Упаковка
16 10
20 10
26 1
32 1
40 1



 Угольник с переходом на внутреннюю резьбу VTm252

Размер Упаковка
16*1/2” 10
16*3/4” 10
20*1/2” 10
20*3/4” 10
26*3/4” 1
26*1” 1
32*1” 1


 Угольник с переходом на наружную резьбу VTm253

Размер Упаковка
16*1/2” 10
16 x 3/4" 10
20 x 1/2" 10
20 x 3/4" 10
26 x 3/4" 1
26 x 1" 1
32 x 1" 1


 Угольник с креплением VTm254

Размер Упаковка
16 x 1/2" 10
20 x 1/2" 5
20 x 3/4" 5
26 x 3/4" 1




Обжимные фитинги

 Соединитель прямой с переходом на наружную резьбу VTm301

Размер Упаковка
16*1/2” 10
16*3/4” 5
20*1/2” 10
20*3/4” 5
26*3/4” 1
26*1” 1
32*3/4” 1
32*1” 1
32*1 1/4” 1


Соединитель прямой с переходом на внутреннюю резьбу VTm302
Размер Упаковка
16*1/2” 10
16*3/4” 5
20*1/2” 10
20*3/4” 5
26*3/4” 1
26*1” 1
32*1” 1
32*1 1/4” 1



 Соединитель прямой VTm303

Размер Упаковка
16 10
20 5
26 1
32 1
20*16 5
26*16 1
26*20 1
32*16 1
32*20 1
32*26 1

Тройник VTm331
Размер Упаковка
16 5
20 5
26 1
32 1
16*20*16 5
20*16*16 5
20*16*20 5
20*20*16 5
20*26*20 1
26*16*26 1
26*20*20 1
26*20*26 1
26*26*20 1
26*16*20 1
26*20*16 1
26*32*26 1
32*16*32 1
32*20*32 1
32*26*32 1
32*26*26 1
32*32*26 1

Тройник с переходом на внутреннюю резьбу VTm332
Размер Упаковка
16*1/2” 5
20*1/2” 5
20*3/4” 5
26*3/4” 1
26*1” 1
32*1” 1
32*1 1/4” 1


Тройник с переходом на наружную резьбу VTm333
Размер Упаковка
16*1/2” 5
20*1/2” 5
20*3/4” 5
26*3/4” 1
26*1” 1
32*1” 1


Крестовина VTm341
Размер Упаковка
16 5
20 1
20 x 16 x 20 x 16 1
20 x 16 x 26 x 16 1
26 x 20 x 26 x 20 1

 Угольник VTm351

Размер Упаковка
16 10
20 5
26 1
32 1

 Угольник с переходом на внутреннюю резьбу VTm352

Размер Упаковка
16*1/2” 10
16*3/4” 10
20*1/2” 10
20*3/4” 10
26*3/4” 1
26*1” 1
32*1” 1



Угольник с переходом на наружную резьбу VTm353
Размер Упаковка
16*1/2” 10
16*3/4” 10
20*1/2” 10
20*3/4” 10
26*3/4” 1
26*1” 1
32*1” 1


Угольник с креплением VTm354
Размер Упаковка
16*1/2”
20*1/2”
20*3/4”



 Тройник с креплением VTm334

Размер Упаковка
16 x 1/2" 5
20 x 1/2" 1
