Трубопровод металлопластиковый Comap
| Артикул/Описание | Размер | Код | Упаковка | |
| 16 х 2,0 | MS1610 | 100 м | | 20 х 2,0 | MS20210 | 100 м | | 26 х 3,0 | MS2605 | 50 м | | 32 х 3,0 | MS3205 | 50 м | |
| 40 х 3,5 | MSS4035005 | 5 м | | 50 х 4,0 | MSS504005 | 5 м | | 63 х 4,5 | MSS6345005 | 5 м | |
|
Технические характеристики Comap Multiskin
Рабочие характеристики
| Максимальная температура | 95 | °С |
| Максимальное давление при 95°С | 10 | бар |
Соответствие стандартам
| Коэф. теплопроводности | DIN 52612 | 0,43 | W / mK |
| Лин. коэф. расширения | DIN 52328 | 0,024 | mm/ mK |
| Порог эластичности | DIN 16892 | > 50 | MPa |
| Диффузия | DIN 4726 | 0 | mg / 1•d |
| Фактура поверхности | DIN 1988 | 1,5 | μm |
Технические характеристики
|
|
| 16 х 2,0 | 20 х 2,0 | 26 х 3,0 | 32 х 3,0 | 40 х 3,5 | 50 х 4,0 | 63 х 4,5 |
| Внешний диаметр трубы | мм | 16 | 20 | 26 | 32 | 40 | 50 | 63 |
| Внутренний диаметр | мм | 12 | 16 | 20 | 26 | 33 | 42 | 54 |
| Максимальное давление | бар | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Толщина стенки | мм | 2,00 | 2,00 | 3,00 | 3,00 | 3,50 | 4,00 | 4,50 |
| Толщина стенки PEXc | мм | 1,00 | 1,00 | 1,50 | 1,50 | 1,60 | 1,80 | 1,80 |
| Алюминиевый слой | мм | 0,40 | 0,50 | 0,60 | 0,80 | 1,00 | 1,30 | 1,80 |
| Толщина стенки PEXb | мм | 0,45 | 0,45 | 0,50 | 0,70 | 0,70 | 0,70 | 0,70 |
| Толщина клея | мм | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 |
| Вес погонного метра | г / м | 125 | 165 | 285 | 393 | 605 | 870 | 1315 |
| Вес трубы с водой | г / м | 238 | 356 | 599 | 924 | 1460 | 2255 | 3605 |
| Объем воды | литр /м | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 | 1,385 | 2290 |
Радиусы изгиба
|
|
| 16 х 2,0 | 20 х 2,0 | 26 х 3,0 |
| Минимальный радиус изгиба пружиной |
| 3,5 х D | 3,5 х D | 3,5 х D |
| мм | 56 | 70 | 91 |
| Минимальный радиус изгиба трубогибом |
| 5 х D | 5 х D | 5 х D |
| мм | 80 | 100 | 130 |
Основные преимущества
- тепловое расширение в 10 раз меньше чем PEX
- полное отсутствие коррозии
- отсутствие накипи
- 100% непроницаема для кислорода
- не передает шум
- не чувствительна ультрафиолету
- в 3 раза легче меди
- гибче чем любые другие виды труб
- сохраняет свою форму
- применяется при низких температурах, в кондиционировании до -25°С
- возможность бетонирования
- возможность обнаружения с помощью металлоискателя
Металлопластиковые трубы Multiskin, пресс фитинги SudoPress соответствуют тех. требованиям №14+15/00-564.
- коэффициент теплопроводности: 0,43 W/mK
- коэффициент теплопроводности трубы с изоляцией: 0,035 W/mK
- коэффициент теплового линейного расширения: 0,024 mm/mK
- степень сшивки: >60%
- диффузия кислорода: 0
- давление на разрыв: 150 bar
- максимальное рабочее давление при +95°С: 10 bar
- шероховатость: 0,0015 mm.

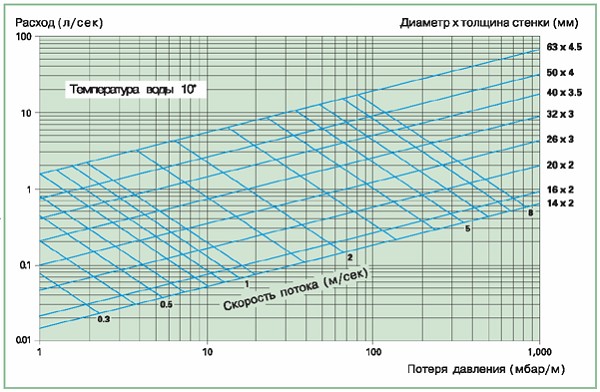

Диаграмма потери давления
| Таблица эквивалентных длин
Эквиваленты потерь давления трубы и фитингов
Пример: уголок 16 мм = 5 м трубы 16 мм. | Сравнительная диаграмма теплового удлинения
при температурах от +20°С до +50°С
для отрезкатрубы 10 м. |
|
|
|

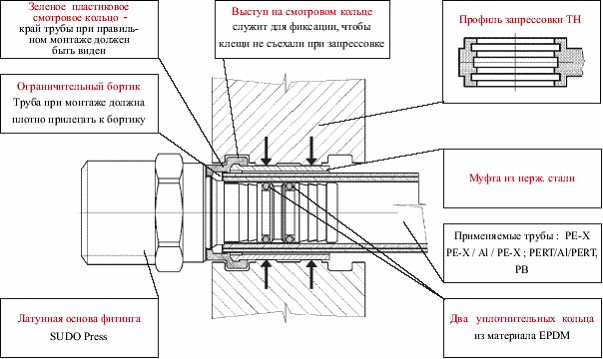

Конструкция пресс фитинга SUDO-PRESS
Применяемый профиль клещей для фитингов"КОМАП" SUDO-PRESS - профиль TH
Фитинги цанга Comap
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта соединительная
9461 |
| 9461031 | 16 | 10/150 | | 9461051 | 20 | 10/100 | | 9461078 | 26 | 5/50 | | 9461096 | 32 | 5/30 | |
|
|
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта редукционная
9461 |
| 94615131 | 20-16 | 10/100 | | 94617851 | 26-20 | 5/40 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта c наружной резьбой
9460 |
| 9460314 | 16-1/2" | 10/250 | | 9460316 | 16-3/4" | 10/140 | | 9460514 | 20-1/2" | 10/150 | | 9460516 | 20-3/4" | 10/150 | | 9460786 | 26-3/4" | 5/70 | | 9460788 | 26-1" | 5/50 | | 9460968 | 32-1" | 5/50 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта с внутренней резьбой
9462 |
| 9462314 | 16-1/2" | 10/200 | | 9462316 | 16-3/4" | 10/130 | | 9462514 | 20-1/2" | 10/150 | | 9462516 | 20-3/4" | 10/150 | | 9462786 | 26-3/4" | 5/70 | | 9462788 | 26-1" | 5/50 | | 9462968 | 32-1" | 5/40 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник 90°
9463 |
| 9463031 | 16 | 10/100 | | 9463051 | 20 | 10/70 | | 9463078 | 26 | 5/50 | | 9463096 | 32 | 5/25 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник с наружной резьбой
9464 |
| 9464314 | 16-1/2" | 10/150 | | 9464316 | 16-3/4" | 10/100 | | 9464514 | 20-1/2" | 10/80 | | 9464516 | 20-3/4" | 10/80 | | 9464786 | 26-3/4" | 5/50 | | 9464788 | 26-1" | 5/50 | | 9464968 | 32-1" | 5/35 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник с внутренней резьбой
9465 |
| 9465314 | 16-1/2" | 10/150 | | 9465316 | 16-3/4" | 10/80 | | 9465514 | 20-1/2" | 10/70 | | 9465516 | 20-3/4" | 10/70 | | 9465786 | 26-3/4" | 5/50 | | 9465788 | 26-1" | 5/40 | | 9465968 | 32-1" | 5/30 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник установочный
9466 |
| 9466314 | 16-1/2" | 10/100 | | 9466514 | 20-1/2" | 10/100 | | 9466516 | 20-3/4" | 5/50 | | 946631431 | 16-1/2"-16 | 10/50 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник
9467 |
| 9467031 | 16 | 10/100 | | 9467051 | 20 | 10/50 | | 9467078 | 26 | 5/40 | | 9467096 | 32 | 5/20 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник редукционный
9467 |
| 9467513131 | 20-16-16 | 10/100 | | 9467515131 | 20-20-16 | 5/40 | | 9467513151 | 20-16-20 | 5/50 | | 9467785151 | 26-20-20 | 5/50 | | 9467787851 | 26-26-20 | 5/30 | | 9467783178 | 26-16-26 | 5/35 | | 9467785178 | 26-20-26 | 5/40 | | 9467967896 | 32-26-32 | 5/20 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник с наружной резьбой
9468 |
| 9468314 | 16-1/2" | 10/100 | | 9468514 | 20-1/2" | 10/50 | | 9468516 | 20-3/4" | 10/50 | | 9468784 | 26-1/2" | 5/35 | | 9468786 | 26-3/4" | 5/30 | | 9468788 | 26-1" | 5/30 | | 9468968 | 32-1" | 5/20 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник с внутренней резьбой
9469 |
| 9469314 | 16-1/2" | 10/100 | | 9469514 | 20-1/2" | 10/40 | | 9469516 | 20-3/4" | 10/40 | | 9469786 | 26-3/4" | 5/30 | | 9469788 | 26-1" | 5/25 | | 9469968 | 32-1" | 5/20 | |
|
|
Пресс-Фитинги Comap
Применяемый профиль клещей для фитингов"Comap" SUDO-PRESS - профиль TH
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта соединительная
7270 |
| 7270031 | 16 | 10/200 | | 7270051 | 20 | 10/100 | | 7270078 | 26 | 10/100 | | 7270096 | 32 | 5/50 | | 7270100 | 40 | 5/50 | | 7270101 | 50 | 2/26 | | 7270102 | 63 | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта редукционная
7240 |
| 72405131 | 20-16 | 10/200 | | 72407831 | 26-16 | --- | | 72407851 | 26-20 | 5/100 | | 72409631 | 32-16 | --- | | 72409651 | 32-20 | 5/50 | | 72409678 | 32-26 | 5/100 | | 724010078 | 40-26 | 5/50 | | 724010096 | 40-32 | 5/50 | | 724010196 | 50-32 | 2/26 | | 7240101100 | 50-40 | 2/26 | | 7240102100 | 63-40 | --- | | 7240102101 | 63-50 | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта c наружной резьбой
7243G |
| 7243314 | 16-1/2" | 10/200 | | 7243514 | 20-1/2" | 10/200 | | 7243516 | 20-3/4" | 10/200 | | 7243786 | 26-3/4" | 5/100 | | 7243788 | 26-1" | 5/100 | | 7243968 | 32-1" | 5/50 | | 724310010 | 40-1,25" | 5/50 | | 724310112 | 50-1,5" | 2/26 | | 724310216 | 63-2" | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта с внутренней резьбой
7270G |
| 7270314 | 16-1/2" | 10/200 | | 7270514 | 20-1/2" | 10/200 | | 7270516 | 20-3/4" | 10/150 | | 7270786 | 26-3/4" | 5/100 | | 7270788 | 26-1" | 5/100 | | 7270968 | 32-1" | 5/100 | | 72701006 | 40-3/4" | --- | | 727010010 | 40-1,25" | --- | | 727010112 | 50-1,5" | --- | | 727010216 | 63-2" | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта с накидной гайкой
7359G3 |
| 7359314 | 16-1/2" | 10/200 | | 7359316 | 16-3/4" | 10/200 | | 7359514 | 20-1/2" | 10/200 | | 7359516 | 20-3/4" | 10/200 | | 7359786 | 26-3/4" | 5/100 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Муфта под евроконус
7359G1 |
| 7359231 | 16-3/4E | --- | | 7359251 | 20-3/4E | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник 90°
7090 |
| 7090031 | 16 | 10/200 | | 7090051 | 20 | 10/100 | | 7090078 | 26 | 5/50 | | 7090096 | 32 | 5/50 | | 7090100 | 40 | 5/40 | | 7090101 | 50 | 2/16 | | 7090102 | 63 | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник 45°
7041 |
| 7041078 | 26 | --- | | 7041096 | 32 | --- | | 7041100 | 40 | --- | | 7041101 | 50 | --- | | 7041102 | 63 | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник с наружной резьбой
7092G |
| 7092314 | 16-1/2" | 10/150 | | 7092514 | 20-1/2" | 10/100 | | 7092516 | 20-3/4" | 10/100 | | 7092786 | 26-3/4" | --- | | 7092968 | 32-1" | 5/50 | | 709210010 | 40-1,25" | 5/50 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник с внутренней резьбой
7090G |
| 7090314 | 16-1/2" | 10/150 | | 7090514 | 20-1/2" | 10/100 | | 7090516 | 20-3/4" | 10/100 | | 7090786 | 26-3/4" | 5/100 | | 7090968 | 32-1" | 5/50 | | 709010112 | 50-1,5" | 2/16 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник 90°
7092G |
| 7098788 | 26-1" | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Настенная водорозетка WC
7490 |
| 7490314 | 16-1/2" | --- | | 7490514 | 20-1/2" | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник установочный H=53mm
7471G |
| 7471314 | 16-1/2" | 10/50 | | 7471514 | 20-1/2" | 10/50 | | 7471516 | 20-3/4" | --- | | 7471786 | 26-3/4" | 5/50 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Угольник установочный двойной
9507 |
| 9507150 | 16-1/2" | 1/25 | | 950751150 | 20-1/2" | 1/25 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник установочный H=53mm
7471DG |
| 747131431 | 16-1/2" | --- | | 747151451 | 20-1/2" | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник
7130 |
| 7130031 | 16 | 10/100 | | 7130051 | 20 | 5/50 | | 7130078 | 26 | 5/50 | | 7130096 | 32 | 5/30 | | 7130100 | 40 | --- | | 7130101 | 50 | 2/12 | | 7130102 | 63 | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник редукционный
7030R |
| 7130315131 | 16-20-16 | 10/50 | | 7130513131 | 20-16-16 | 10/50 | | 7130513151 | 20-16-20 | 10/50 | | 7130515131 | 20-20-16 | 5/50 | | 7130517831 | 20-26-16 | 5/50 | | 7130517851 | 20-26-20 | 5/50 | | 7130783131 | 26-16-16 | 5/50 | | 7130783151 | 26-16-20 | 5/50 | | 7130783178 | 26-16-26 | 5/50 | | 7130785131 | 26-20-16 | 5/50 | | 7130785151 | 26-20-20 | 5/50 | | 7130785178 | 26-20-26 | 5/50 | | 7130787831 | 26-26-16 | --- | | 7130787851 | 26-26-20 | --- | | 7130789678 | 26-32-26 | 5/40 | | 7130963196 | 32-16-32 | 5/40 | | 7130965196 | 32-20-32 | 5/40 | | 7130967878 | 32-26-26 | 5/40 | | 7130967896 | 32-26-32 | 5/30 | | 7130969678 | 32-32-26 | 5/30 | | 713010078100 | 40-26-40 | 5/30 | | 713010096100 | 40-32-40 | 5/30 | | 713010178101 | 50-26-50 | 2/12 | | 7130101100101 | 50-40-50 | 2/12 | | 713010278102 | 63-26-63 | --- | | 7130102100102 | 63-40-63 | --- | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник с наружной резьбой
7132G |
| 713231431 | 16-1/2" | 10/100 | | 713251451 | 20-1/2" | 10/100 | | 713251651 | 20-3/4" | 10/100 | | 713278678 | 26-3/4" | 5/50 | | 713278878 | 26-1" | --- | | 713296696 | 32-3/4" | 5/50 | | 713296896 | 32-1" | --- | | 71321008100 | 40-1" | --- | | 713210010100 | 40-1,25" | 5/20 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Тройник с внутренней резьбой
7130G |
| 713031416 | 16-1/2" | 10/100 | | 713051451 | 20-1/2" | 10/100 | | 713051651 | 20-3/4" | 10/50 | | 713078478 | 26-1/2" | 5/50 | | 73078678 | 26-3/4" | 5/50 | | 713078878 | 26-1" | 5/50 | | 713096496 | 32-1/2" | 5/40 | | 713097096 | 32-1,25" | 5/30 | | 71301008100 | 40-1" | 5/30 | | 71301010100 | 40-1,25" | --- | | 71301018101 | 50-1" | 2/12 | |
|
|
| |
|
|
| Описание/Артикул | Изображение | Код | Размер | Упаковка | | Заглушка
7300 |
| 7300031 | 16 | 10/200 | | 7300051 | 20 | 10/100 | | 7300078 | 26 | 10/100 | | 7300096 | 32 | 5/50 | | 7300100 | 40 | 5/50 | |
