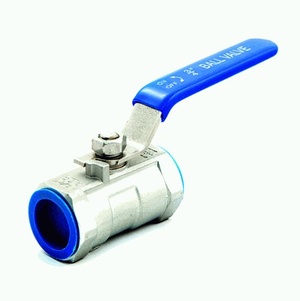

КРАН ШАРОВЫЙ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ REON тип RSV42
Тип RSV42
DN 15-50PN 40Т раб. от -30ºС до 200ºС Т макс. +200 °С
Описание
Шаровый кран из нержавейки используется в качестве запорной трубопроводной арматуры и имеет два рабочих положения, полностью открыт, либо полностью закрыт. Конструкция полупроходная.
Область применения
Шаровые краны применяются в следующих средах: вода, пар (до 0,8 МПа), сжатый воздух (до 0,6 МПа).
Технические характеристики
| 1 | Максимальное давление, PN | 40 бар |
| 2 | Рабочая температура | от -30 °С до +200 °С |
| 3 | Максимальная температура | +200 °С |
| 4 | Присоединение | Резьбовое |

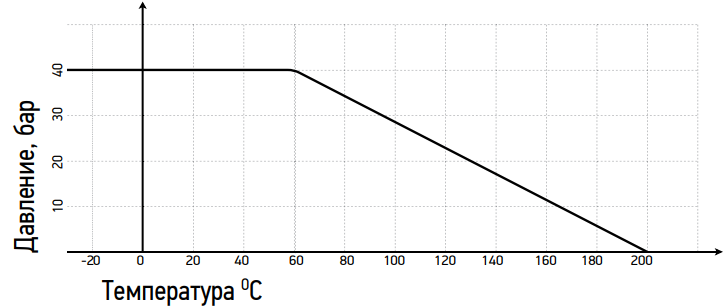

Диаграмма зависимости «Температура-Давление»

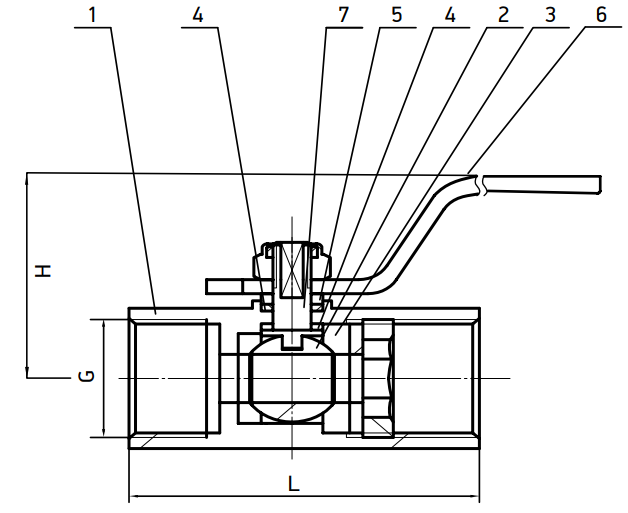

Материалы конструкции
| 1 | Корпус | Нержавеющая сталь |
| 2 | Шар | Нержавеющая сталь |
| 3 | Седло уплотненное | PTFE |
| 4 | Плоская шайба | Нержавеющая сталь |
| 5 | Пружинная шайба | Нержавеющая сталь |
| 6 | Рукоятка | Нержавеющая сталь |
| 7 | Шток, гайка, шайба | Нержавеющая сталь |
Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | ||
| L | H | G | ||
| 15 | 50 | 40 | 1/2 | 0,15 |
| 20 | 55 | 45 | 3/4 | 0,2 |
| 25 | 65 | 50 | 1 | 0,3 |
| 32 | 76 | 54 | 1 1/4 | 0,6 |
| 40 | 82 | 55 | 1 1/2 | 0,8 |
| 50 | 96 | 62 | 2 | 1,3 |
Kv (м³/ч) шарового крана
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Kv | 13,2 | 17 | 25,2 | 39,2 | 62,7 | 110,2 |
