Вентили запорные REON
Вентиль с сальниковым уплотнением
ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ С САЛЬНИКОВЫМ УПЛОТНЕНИЕМ REON тип RSV16
Тип RSV16
DN 15-300PN 16Т макс. +250 °С (кратковременно +300 °С)
Описание
Вентиль запорный фланцевый с сальниковым уплотнением является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сальник. Данный тип вентиля в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки.
Область применения
Вентиль запорный фланцевый с сальниковым уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Максимальная температура | +250°С (кратковременно +300°С) |
| 3 | Присоединение | Фланцевое |

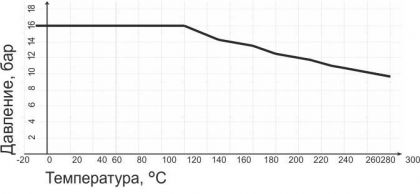

График зависимости "Температура-Давление"
Материалы конструкции
| 1 | Корпус | Серый чугун |
| 2 | Крышка | Серый чугун |
| 3 | Клапан, шток | Нержавеющая сталь |
| 4 | Седло | Нержавеющая сталь |

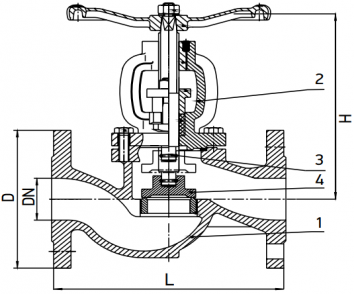

Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | ||
| L | H | D | ||
| 15 | 130 | 167 | 95 | 3,1 |
| 20 | 150 | 167 | 105 | 3,9 |
| 25 | 160 | 175 | 115 | 5,1 |
| 32 | 180 | 186 | 140 | 8,0 |
| 40 | 200 | 220 | 150 | 9,9 |
| 50 | 230 | 239 | 165 | 14,2 |
| 65 | 290 | 266 | 185 | 20,4 |
| 80 | 310 | 317 | 200 | 28,8 |
| 100 | 350 | 339 | 220 | 38,0 |
| 125 | 400 | 411 | 250 | 58,0 |
| 150 | 480 | 441 | 285 | 75,0 |
| 200 | 600 | 499 | 340 | 122,0 |
| 250 | 730 | 530 | 405 | 208,0 |
| 300 | 850 | 640 | 460 | 350,0 |
Kv (м³/ч) вентиля запорного
| DN | Kv (м³/ч) |
| 15 | 5,9 |
| 20 | 7,4 |
| 25 | 13 |
| 32 | 18 |
| 40 | 30 |
| 50 | 41 |
| 65 | 79 |
| 80 | 115 |
| 100 | 181 |
| 125 | 225 |
| 150 | 364 |
| 200 | 690 |
| 250 | 1010 |
| 300 | 1460 |
Вентиль с сильфонным уплотнением
ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ REON тип RSV17
Тип RSV17
DN 15-300PN 16Т макс. +250 °С (кратковременно +300 °С)
Описание
Вентиль запорный фланцевый с сильфонным уплотнением является арматурой общего назначения, используются в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сильфон из нержавеющей стали. Данный тип вентиля в процессе работы не требует сервисного обслуживания, т.к. в нем используется сильфонное уплотнение.
Область применения
Вентиль запорный фланцевый с сильфонным уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Максимальная температура | +250 °С (кратковременно +300 °С) |
| 3 | Присоединение | Фланцевое |
График зависимости "Температура-Давление"
Материалы конструкции
| 1 | Корпус | Серый чугун |
| 2 | Крышка | Серый чугун |
| 3 | Клапан, шток | Нержавеющая сталь |
| 4 | Седло | Нержавеющая сталь |

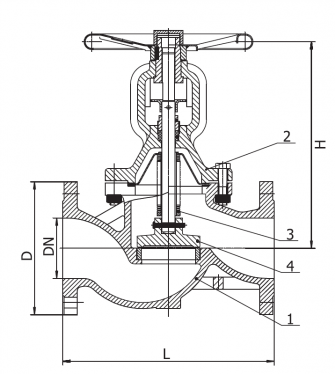

Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | ||
| L | H | D | ||
| 15 | 130 | 167 | 95 | 3,1 |
| 20 | 150 | 167 | 105 | 3,9 |
| 25 | 160 | 175 | 115 | 5,1 |
| 32 | 180 | 186 | 140 | 8,0 |
| 40 | 200 | 220 | 150 | 9,9 |
| 50 | 230 | 239 | 165 | 14,2 |
| 65 | 290 | 266 | 185 | 20,4 |
| 80 | 310 | 317 | 200 | 28,8 |
| 100 | 350 | 339 | 220 | 38,0 |
| 125 | 400 | 411 | 250 | 58,0 |
| 150 | 480 | 441 | 285 | 75,0 |
| 200 | 600 | 499 | 340 | 122,0 |
| 250 | 730 | 530 | 405 | 208,0 |
| 300 | 850 | 640 | 460 | 350,0 |
Кv (м³/ч) вентиля запорного
| DN | Кv (м³/ч) |
| 15 | 5,9 |
| 20 | 7,4 |
| 25 | 13 |
| 32 | 18 |
| 40 | 30 |
| 50 | 41 |
| 65 | 79 |
| 80 | 115 |
| 100 | 181 |
| 125 | 225 |
| 150 | 364 |
| 200 | 690 |
| 250 | 1010 |
| 300 | 1460 |
