Балансировочные клапаны REON
Балансировочный клапан резьбовой
БАЛАНСИРОВОЧНЫЙ КЛАПАН REON тип RSV54
Тип RSV54
DN 15-50PN 16Т раб. от -10ºС до 110ºС
Описание
Ручной балансировочный клапан относится к регулирующей арматуре и предназначен для гидравлической увязки между собой отдельных контуров или ветвей (стояков) систем водяного отопления. Кроме систем отопления, клапан можно использовать в системах водоснабжения для ограничения расхода по группам потребителей и балансировки рециркуляционных трубопроводов ГВС.
Область применения
Балансировочные клапаны применяются в системе отопления и водоснабжения зданий (ГВС).
Технические характеристики
| 1 | Максимальное давление, РN | 16 бар |
| 2 | Рабочая температура | от -10°С до +110°С |
| 3 | Присоединение | Резьбовое |
Материалы конструкции
| 1 | Корпус | Латунь |
| 2 | Ползун золотниковый, шток | Латунь |
| 3 | Прокладка | EPDM |
| 4 | Крышка рукоятки | Пластик |
| 5 | Шестереночный механизм | Пластик |
| 6 | Сальниковые кольца | EPDM |
Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | ||
| А | B | G | ||
| 15 | 60 | 82 | 1/2 | 0.3 |
| 20 | 69 | 86 | 3/4 | 0.4 |
| 25 | 90 | 93 | 1 | 0.5 |
| 32 | 117 | 102 | 1 1/4 | 0.7 |
| 40 | 132 | 115 | 1 1/2 | 0.9 |
| 50 | 150 | 130 | 2 | 1.4 |
Kv (м³/ч) балансировочного клапана
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Kv | 4.0 | 6.0 | 9.3 | 15.0 | 25.0 | 32.0 |
БАЛАНСИРОВОЧНЫЙ КЛАПАН ФЛАНЦЕВЫЙ REON тип RSV55
Тип RSV55
DN 40-300PN 16Т раб. от -10ºС до 120ºС Т макс. +120°С
Описание
Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре
и предназначены для гидравлической увязки между собой отдельных контуров
и ограничения расхода теплоносителя.
Область применения
Ручные фланцевые балансировочные клапаны применяются в системах отопления,
горячего водоснабжения и охлаждения.
Технические характеристики
| 1 | Номинальный диаметр, DN | 40-300 мм |
| 2 | Максимальное давление, PN | 16 бар |
| 3 | Максимальная температура | +120 °С |
| 4 | Присоединение | Фланцевое |

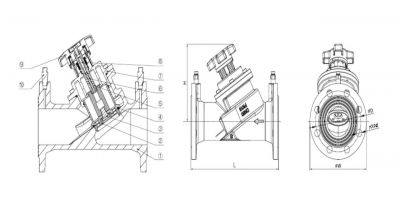

Материалы конструкции
| 1 | Корпус | Ковкий чугун |
| 2 | Золотник | Латунь/ ковкий чугун/ нержавеющая сталь |
| 3 | Винт | Нержавеющая сталь |
| 4 | Уплотнение | PTFE/ EDPM |
| 5 | Шток | Латунь/ нержавеющая сталь |
| 6 | Фиксатор настройки | Латунь/ нержавеющая сталь |
| 7 | Крышка | Ковкий чугун |
| 8 | Стопорный винт | Нержавеющая сталь |
| 9 | Маховик | Нейлон (DN 40-250), алюминий (DN 300) |
| 10 | Измерительный нипель | Латунь |
Габаритные и присоединительные размеры
| DN | Размеры, мм | NxD | Kvs (м³/ч) | |||
| L | H | W | D | |||
| 40 | 230 | 136 | 150 | 110 | 4х19 | 54,0 |
| 50 | 230 | 152 | 165 | 125 | 4х19 | 54,0 |
| 65 | 290 | 180 | 185 | 145 | 4х19 | 94,47 |
| 80 | 310 | 200 | 200 | 160 | 8х19 | 137,20 |
| 100 | 350 | 220 | 220 | 180 | 8х19 | 211,20 |
| 125 | 400 | 308 | 250 | 210 | 8х19 | 330,40 |
| 150 | 480 | 322 | 385 | 240 | 8х23 | 408,52 |
| 200 | 600 | 420 | 340 | 295 | 12х23 | 759,25 |
| 250 | 730 | 460 | 405 | 355 | 12х28 | 1162,25 |
| 300 | 850 | 600 | 460 | 410 | 12х28 | 1703,30 |
