Фильтры REON
Фильтр

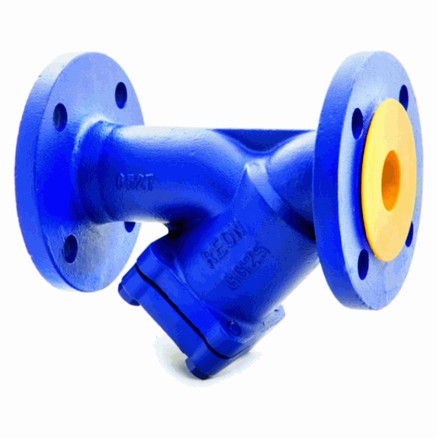

ФИЛЬТР СЕТЧАТЫЙ ЧУГУННЫЙ REON тип RSV07
Тип RSV07
DN 15-400PN 16Т макс. до 300 °С
Описание
Фильтр сетчатый чугунный предназначен для механической очистки рабочей среды от грязи, ржавчины, стружки и т.д.
Область применения
Фильтр сетчатый чугунный применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Максимальная температура | до 300°С |
| 3 | Присоединение | Фланцевое |
| 4 | Размер ячейки сетки | 0,6 мм. |

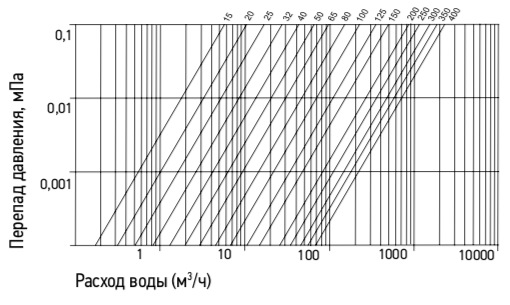

Диаграмма перепада давления для чугунного фильтра

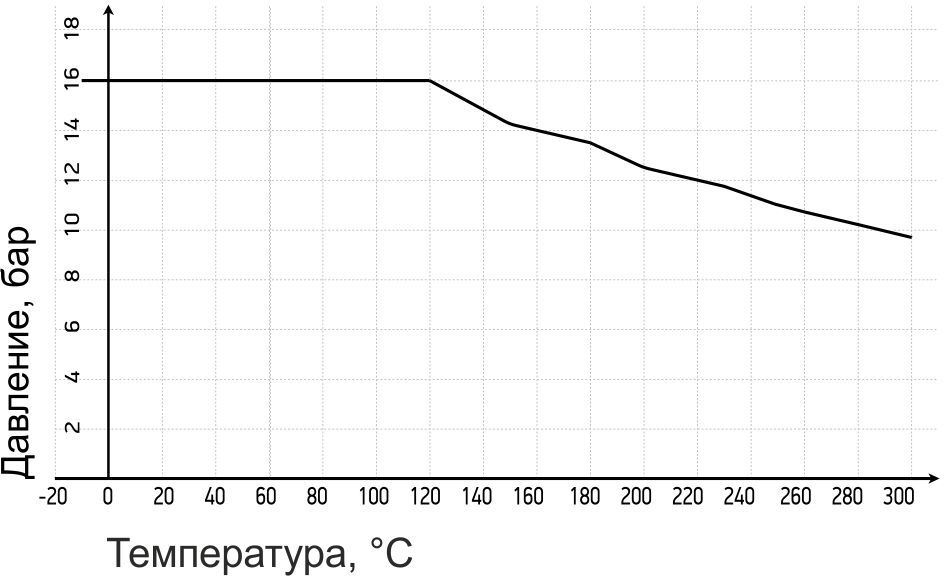

Диаграмма зависимости «Температура-Давление»
Материалы конструкции
| 1 | Корпус | Серый чугун |
| 2 | Крышка | Серый чугун |
| 3 | Сетка | Нержавеющая сталь |
| 4 | Пробка | Сталь |

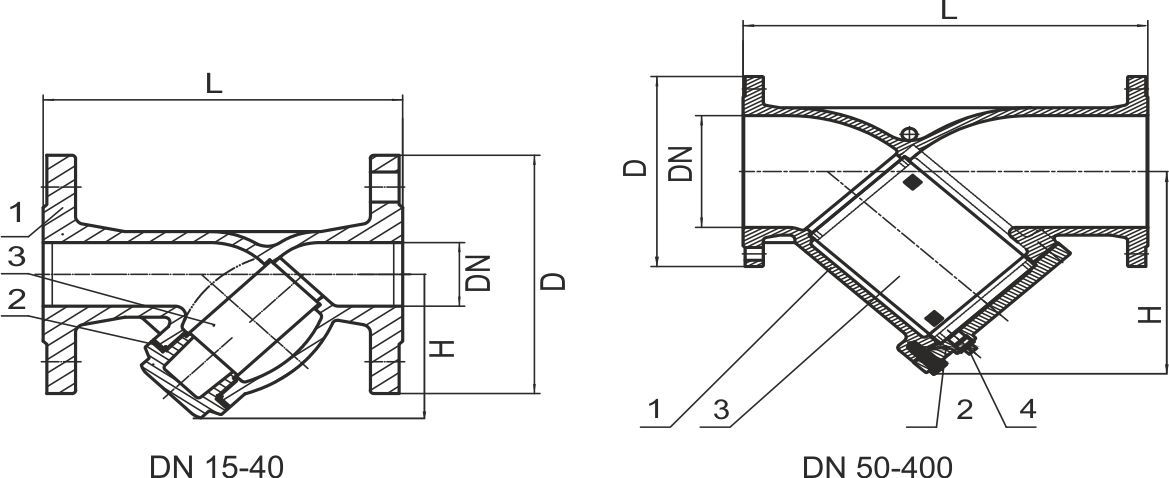

Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | ||
| L | H | D | ||
| 15 | 130 | 66 | 95 | 1.8 |
| 20 | 150 | 66 | 105 | 2.5 |
| 25 | 160 | 75 | 115 | 3.2 |
| 32 | 180 | 78 | 140 | 5 |
| 40 | 200 | 91 | 150 | 6 |
| 50 | 230 | 160 | 165 | 9 |
| 65 | 290 | 194 | 185 | 13 |
| 80 | 310 | 225 | 200 | 17 |
| 100 | 350 | 270 | 220 | 26 |
| 125 | 400 | 320 | 250 | 39 |
| 150 | 480 | 373 | 285 | 56 |
| 200 | 600 | 450 | 340 | 92 |
| 250 | 730 | 525 | 405 | 144 |
| 300 | 850 | 608 | 460 | 197 |
| 350 | 980 | 789 | 520 | 321 |
| 400 | 1100 | 835 | 580 | 390 |
Фильтр с магнитной вставкой

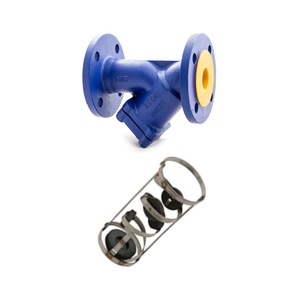

ФИЛЬТР СЕТЧАТЫЙ ЧУГУННЫЙ REON тип RSV05 С МАГНИТНОЙ ВСТАВКОЙ
Тип RSV05
DN 15-400PN 16Т макс. 300
Описание
Фильтр сетчатый чугунный предназначен для механической очистки рабочей среды от грязи, ржавчины, стружки и т.д.
Область применения
Фильтр сетчатый чугунный применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
Технические характеристики
| 1 | Максимальное давление PN | 16 бар |
| 2 | Максимальная температура | до 300°С |
| 3 | Присоединение | Фланцевое |
| 4 | Размер ячейки сетки | 0,6 мм |
Диаграмма перепада давления для чугунного фильтра

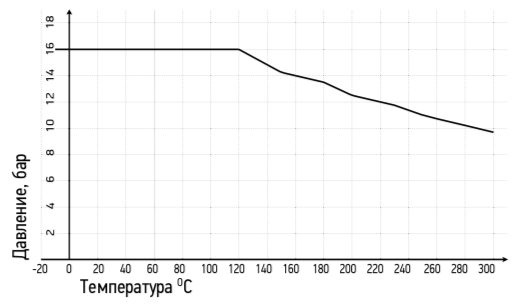

Диаграмма зависимости "Температура-Давление"
Материалы конструкции
| 1 | Корпус | Серый чугун |
| 2 | Крышка | Серый чугун |
| 3 | Сетка | Нержавеющая сталь |
| 4 | Пробка* | Сталь |
| 5 | Вставка магнитная | Нержавеющая сталь, магниты ферритовые |
*имеется на фильтрах DN 50-400

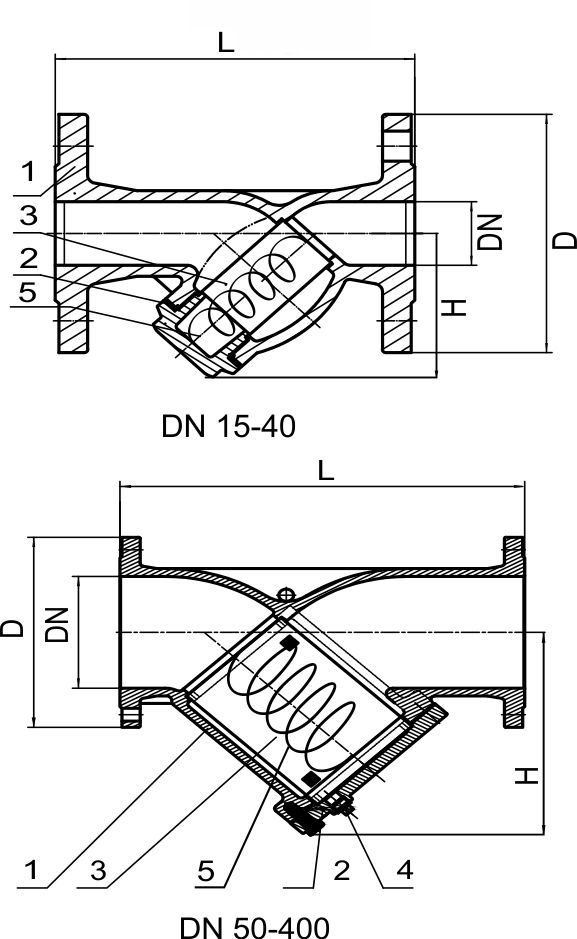

Габаритные и присоединительные размеры
| Ду, мм | L, мм | H, мм | D, мм | Масса, кг |
| 15 | 130 | 66 | 95 | 1,9 |
| 20 | 150 | 66 | 105 | 2,6 |
| 25 | 160 | 75 | 115 | 3,3 |
| 32 | 180 | 78 | 140 | 5,1 |
| 40 | 200 | 91 | 150 | 6,3 |
| 50 | 230 | 160 | 165 | 9,4 |
| 65 | 290 | 194 | 185 | 13,4 |
| 80 | 310 | 225 | 200 | 17,4 |
| 100 | 350 | 270 | 220 | 26,5 |
| 125 | 400 | 320 | 250 | 39,5 |
| 150 | 480 | 373 | 285 | 56,6 |
| 200 | 600 | 450 | 340 | 92,7 |
| 250 | 730 | 525 | 405 | 144,7 |
| 300 | 850 | 608 | 460 | 197,8 |
| 350 | 980 | 789 | 520 | 321,8 |
| 400 | 1100 | 835 | 580 | 390 |
Магнитная вставка
МАГНИТНАЯ ВСТАВКА RSV06 ДЛЯ ФИЛЬТРА СЕТЧАТОГО ЧУГУННОГО REON
Тип RSV06
DN 15-400
Область применения
Магнитные вставки RSV 06 к фильтрам применяются для защиты оборудования, установленного после фильтра. Данные изделия способствуют более качественной очистке среды, проходящей по трубопроводу, в том числе для улавливания примесей металлов, ржавчины, окалины и т.д.
Материалы конструкции
| 1 | Корпус | Нержавеющая сталь 12Х18Н10 |
| 2 | Проволока | Нержавеющая сталь 12Х18Н10 |
| 3 | Магниты | Ферритовые |

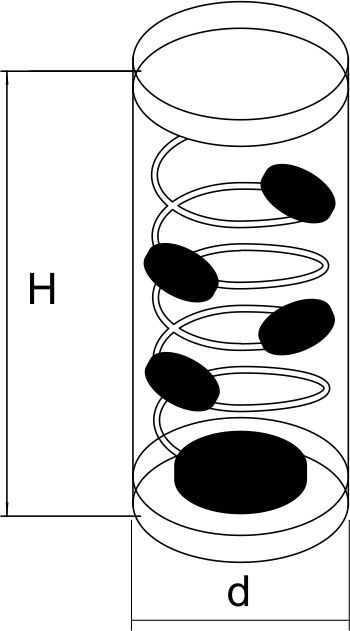

Габаритные и присоединительные разделы
| DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H, мм | 43 | 43 | 49 | 53 | 67 | 102 | 118 | 138 | 165 | 190 | 213 | 275 | 330 | 360 | 420 | 500 |
| d, мм | 24 | 24 | 29 | 30 | 37 | 51 | 65 | 76 | 98 | 123 | 145 | 190 | 240 | 290 | 340 | 390 |
Примечание: DN - диаметр номинальный, мм; H - высота, мм; d - диаметр, мм.
Внимание! Размеры носят ориентировочный характер в силу того, что конструкция имеет упруго-деформируемую основу.

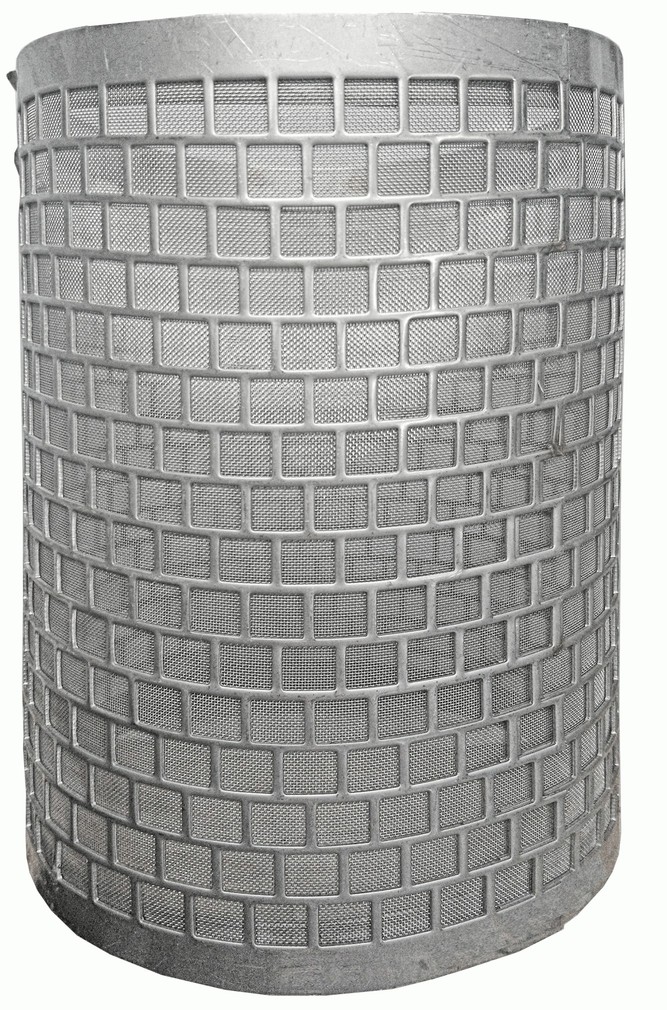

Сетка для фильтра
СЕТКА RSV20 ДЛЯ ФИЛЬТРА СЕТЧАТОГО ЧУГУННОГО REON
Тип RSV20
DN 15-400
Описание
Сетка является фильтрующим элементом для фильтра чугунного фланцевого REON RSV07
Материал
Нержавеющая сталь тип AISI 304

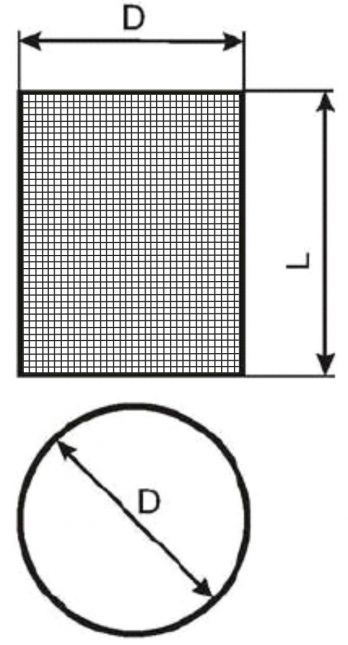

Габаритные размеры
| Дн | 15/20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L, длина, мм | 42 | 48 | 53 | 65 | 100 | 120 | 140 | 165 | 215 | 228 | 275 | 330 | 390 | 570 |
| D, диаметр, мм | 24 | 29 | 30 | 38 | 53 | 67 | 80 | 104 | 150 | 190 | 200 | 245 | 293 | 364 |
| Размер ячеек, мм | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
Прокладки
ПРОКЛАДКИ ДЛЯ КРЫШКИ ЧУГУННЫХ ФИЛЬТРОВ REON
DN 15-400
Описание
Прокладка для фильтра чугунного фланцевого REON RSV07. Предназначена для герметизации прилегания крышки фильтра.
Материал
Терморасширенный графит (ТРГ)

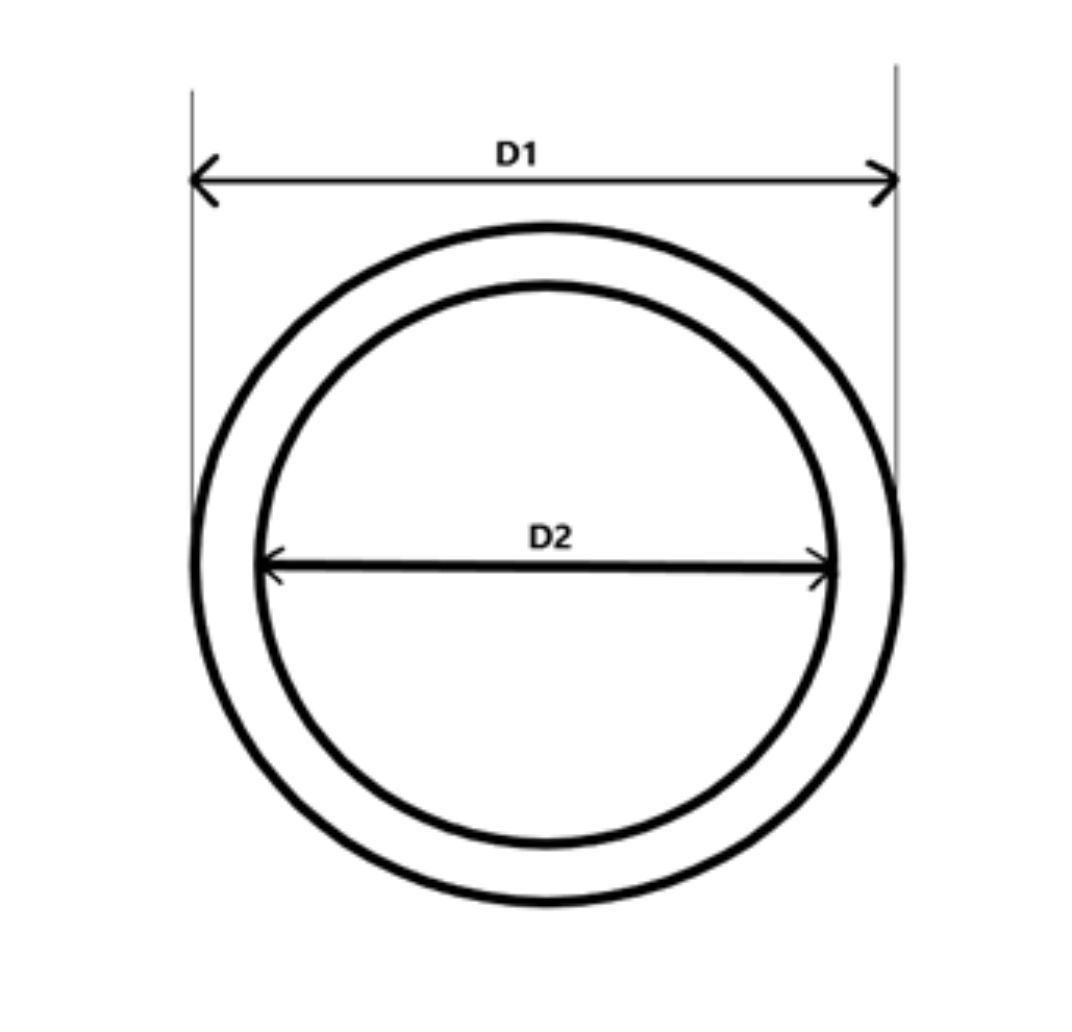

Габаритные размеры
| Дн | 15/20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| D1, мм | 39 | 45 | 47 | 59 | 75 | 96 | 108 | 133 | 165 | 190 | 243 | 290 | 345 | 420 | 470 |
| D2, мм | 30 | 33 | 36 | 42 | 56 | 73 | 88 | 107 | 135 | 157 | 205 | 250 | 300 | 374 | 423 |
