Затворы REON
Затвор с рукояткой

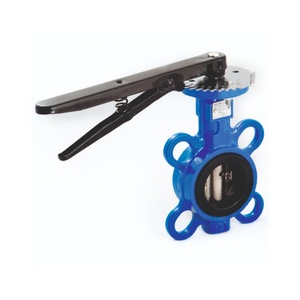

ЗАТВОР ЧУГУННЫЙ МЕЖФЛАНЦЕВЫЙ REON тип RSV37
Тип RSV37
DN 40-200PN 16Т раб. от -10ºС до 95ºС Т макс. +120°С (кратковременно)
Описание
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства.
Область применения
Дисковые поворотные затворы применяются в системах холодного и горячего водоснабжения, отопления, вентиляции и кондиционирования.
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Рабочая температура | от -10°С до +95°С |
| 3 | Максимальная температура | +120°С (кратковременно) |
| 4 | Присоединение | Межфланцевое |

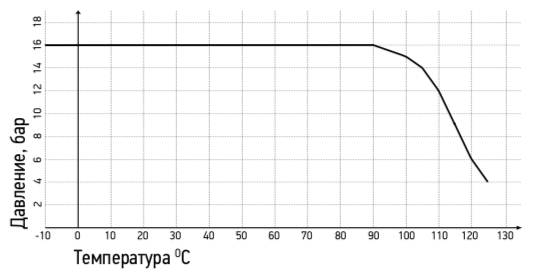

Диаграмма зависимости «Температура-Давление»

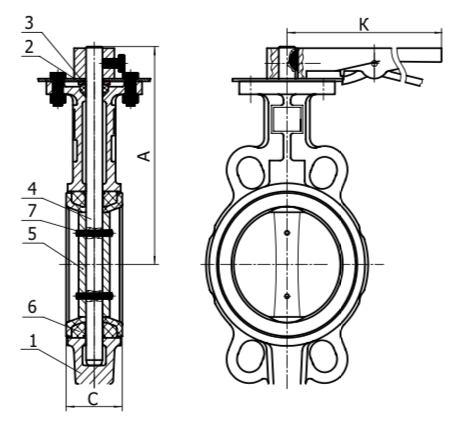

Материалы конструкций
| 1 | Корпус | Серый чугун |
| 2 | Подшипниковые втулки | PTFE |
| 3 | Уплотнение штока (кольцо) | EPDM/NBR |
| 4 | Шток | Нержавеющая сталь |
| 5 | Диск | Высокопрочный чугун, покрытый никелем |
| 6 | Седловое уплотнение | EPDM |
| 7 | Штифт | Нержавеющая сталь |
Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | ||
| А | К | С | ||
| 40 | 170 | 234 | 43 | 2,5 |
| 50 | 170 | 234 | 43 | 2.8 |
| 65 | 178 | 261 | 46 | 3.4 |
| 80 | 202 | 261 | 46 | 3.6 |
| 100 | 222 | 261 | 52 | 5.2 |
| 125 | 233 | 312 | 56 | 6.2 |
| 150 | 257 | 312 | 56 | 8.5 |
| 200 | 295 | 360 | 60 | 13.8 |
Kv (м³/ч) при открытии на угол
| DN | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 40 | 1,6 | 4,4 | 5 | 12 | 25 | 40 | 56 | 62 |
| 50 | 3,2 | 7,1 | 8 | 18 | 33 | 54 | 71 | 79 |
| 65 | 6,8 | 8 | 19 | 41 | 76 | 118 | 158 | 174 |
| 80 | 3 | 18 | 43 | 79 | 138 | 211 | 252 | 275 |
| 100 | 15 | 38 | 83 | 154 | 253 | 368 | 458 | 496 |
| 125 | 20 | 61 | 134 | 249 | 399 | 599 | 792 | 883 |
| 150 | 37 | 100 | 200 | 374 | 600 | 863 | 1109 | 1212 |
| 200 | 76 | 200 | 399 | 680 | 1099 | 1666 | 2196 | 2500 |
Затвор с редуктором

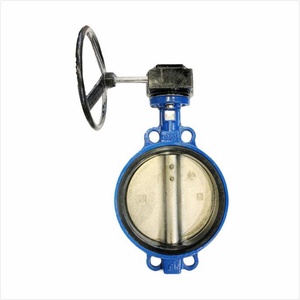

ЗАТВОР ЧУГУННЫЙ МЕЖФЛАНЦЕВЫЙ С РЕДУКТОРОМ REON тип RSV40 DN 50-200
Тип RSV40
DN 50-200PN 16Т раб. от -10ºС до 95ºС Т макс. +120 °С (кратковременно)
Описание
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства.
Область применения
Дисковые поворотные затворы применяются в системах холодного и горячего водоснабжения, отопления, вентиляции и кондиционирования.
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Рабочая температура | от -10°С до +95°С |
| 3 | Максимальная температура | +120°С (кратковременно) |
| 4 | Присоединение | Межфланцевое |

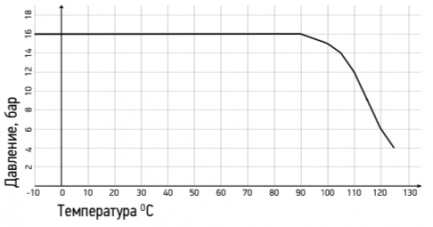

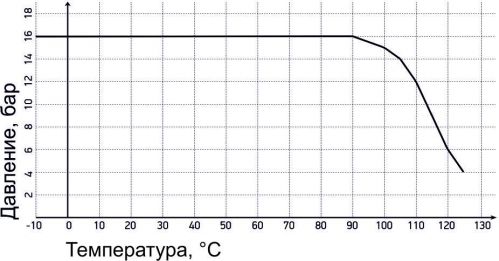

Диаграмма зависимости "Температура-Давление"

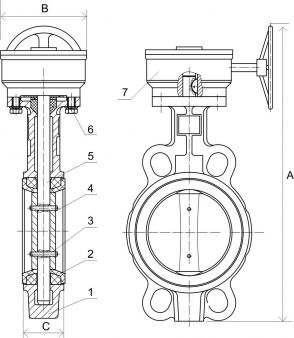

Материалы конструкции
| 1 | Корпус | Серый чугун |
| 2 | Седловое уплотнение | EPDM |
| 3 | Штифт | Нержавеющая сталь |
| 4 | Диск | Высокопрочный чугун, покрытый никелем |
| 5 | Шток | Нержавеющая сталь |
| 6 | Болт | Сталь |
| 7 | Редуктор | Сталь |

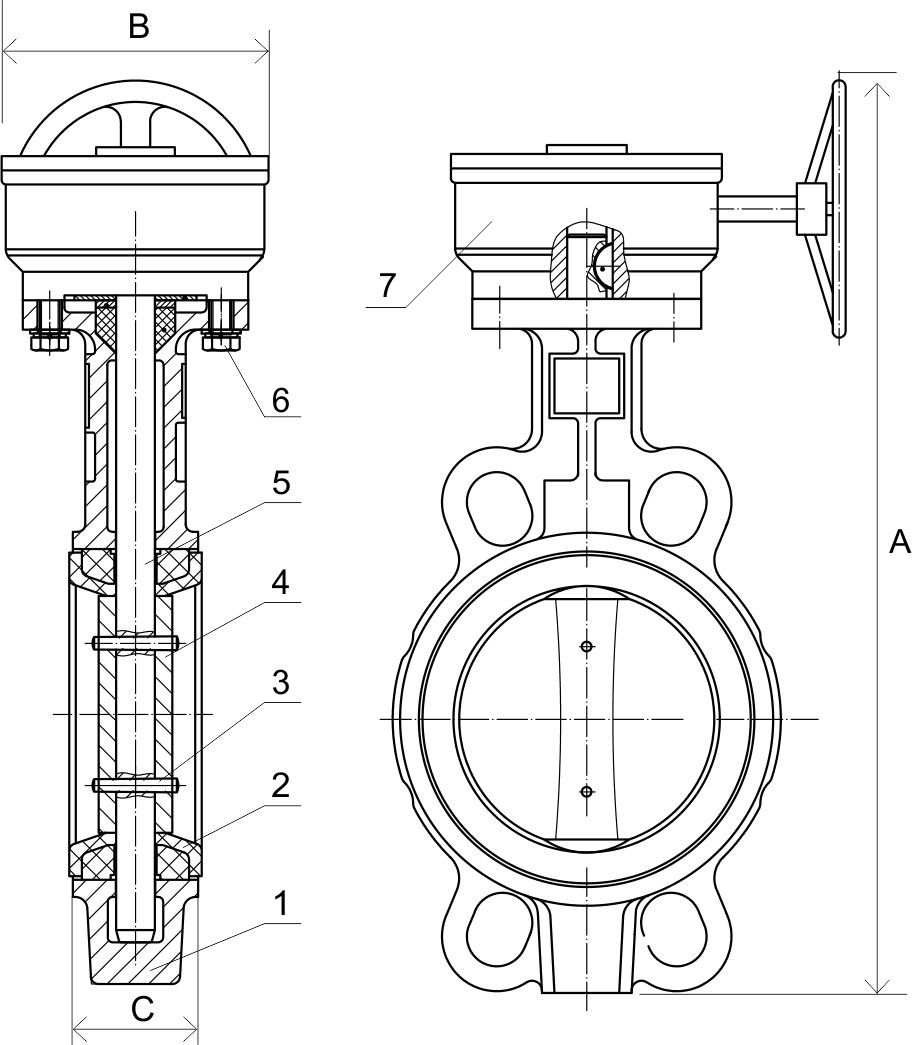

Габаритные и присоединительные размеры
| Ду, мм | А, мм | В, мм | С, мм | Масса, кг |
| 50 | 316 | 205 | 43 | 4,5 |
| 65 | 335 | 215 | 46 | 5,4 |
| 80 | 352 | 222 | 46 | 5,6 |
| 100 | 385 | 232 | 52 | 7,2 |
| 125 | 401 | 246 | 56 | 8,2 |
| 150 | 426 | 258 | 56 | 10,5 |
| 200 | 523 | 357 | 60 | 15,8 |
Kv (м³/ч) при открытии на угол
| DN | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 50 | 3,2 | 7,1 | 8 | 18 | 33 | 54 | 71 | 79 |
| 65 | 6,8 | 8 | 19 | 41 | 76 | 118 | 158 | 174 |
| 80 | 3 | 18 | 43 | 79 | 138 | 211 | 252 | 275 |
| 100 | 15 | 38 | 83 | 154 | 253 | 368 | 458 | 496 |
| 125 | 20 | 61 | 134 | 249 | 399 | 599 | 792 | 883 |
| 150 | 37 | 100 | 200 | 374 | 600 | 863 | 1109 | 1212 |
| 200 | 76 | 200 | 399 | 680 | 1099 | 1666 | 2196 | 2500 |
Затвор с редуктором
ЗАТВОР ЧУГУННЫЙ МЕЖФЛАНЦЕВЫЙ С РЕДУКТОРОМ REON тип RSV40 DN 250-350
Тип RSV40
DN 250-350PN 16Т раб. от -10ºС до 95ºС Т макс. +120°С (кратковременно)
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Рабочая температура | от -10°С до +95°С |
| 3 | Максимальная температура | +120°С (кратковременно) |
| 4 | Присоединение | Межфланцевое |

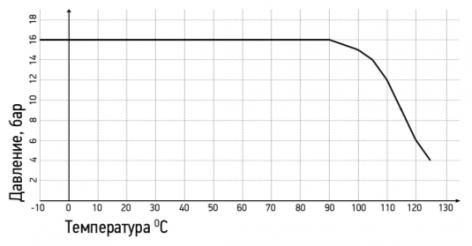

Диаграмма зависимости «Температура-Давление»
Материалы конструкций
| 1 | Корпус | Высокопрочный чугун |
| 2 | Длинная втулка | Фторопласт |
| 3 | Шток | Нержавеющая сталь |
| 4 | Седловое уплотнение | EPDM |
| 5 | Диск | Высокопрочный чугун, покрытый никелем |
| 6 | Штифт | Нержавеющая сталь |
| 7 | Короткая втулка | Фторопласт |
| 8 | Уплотнительное кольцо | NBR |
| 9 | Редуктор | Сталь |
Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | |||||||||
| DD | D | D1 | NxØ1 | D2 | D3 | Ø2 | D4 | C | b | ||
| 250 | 250.4 | 325 | 355 | 12x26 | 125 | 88.9 | 14.3 | 28.6 | 65.6 | 8 | 22.0 |
| 300 | 301.5 | 403 | 410 | 12x26 | 140 | 108 | 14.3 | 31.7 | 76.9 | 8 | 30.0 |
| 350 | 333.3 | 436 | 470 | 16x26 | 140 | 108 | 14.3 | 31.7 | 76.5 | 8 | 50.0 |
Kv (м³/ч) при открытии на угол
| DN | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 250 | 150 | 333 | 621 | 1084 | 1765 | 2652 | 3517 | 3948 |
| 300 | 219 | 500 | 989 | 1736 | 2770 | 4097 | 5118 | 5635 |
| 350 | 420 | 882 | 1676 | 2850 | 4462 | 6000 | 7431 | 8520 |
Затвор с редуктором
ЗАТВОР ЧУГУННЫЙ МЕЖФЛАНЦЕВЫЙ С РЕДУКТОРОМ REON тип RSV40 DN 400-600
Тип RSV40
DN 400-600PN 16Т раб. от -10ºС до 95ºС Т макс. +120°С (кратковременно)
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Рабочая температура | от -10°С до +95°С |
| 3 | Максимальная температура | +120°С (кратковременно) |
| 4 | Присоединение | Межфланцевый |

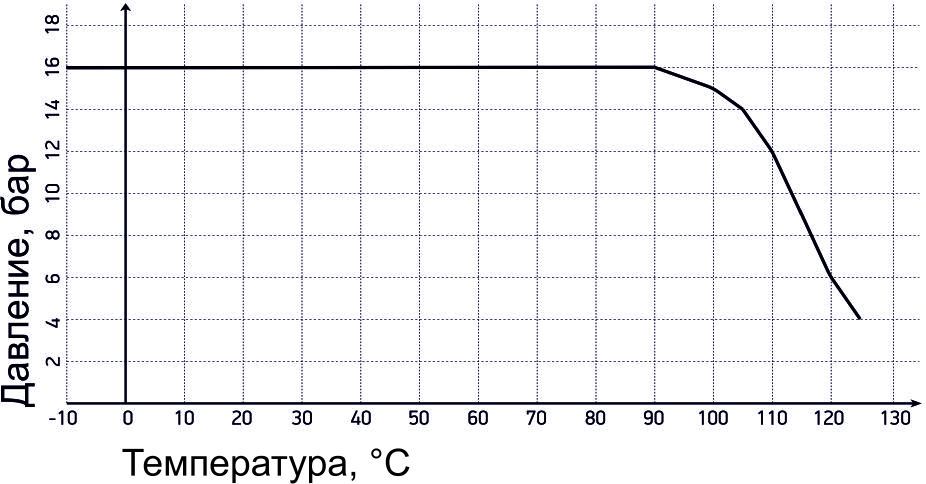

Диаграмма зависимости "Температура-Давление"
Материалы конструкции
| 1 | Болт | Сталь |
| 2 | Крышка | Высокопрочный чугун |
| 3 | Уплотнительное кольцо | NBR |
| 4 | Корпус | Высокопрочный чугун |
| 5 | Втулка | Фторопласт |
| 6 | Седловое уплотнение | EPDM |
| 7 | Нижний шток | Нержавеющая сталь |
| 8 | Диск | Высокопрочный чугун, покрытый никелем |
| 9 | Штифт | Нержавеющая сталь |
| 10 | Втулка | Фторопласт |
| 11 | Верхний шток | Нержавеющая сталь |
| 12 | Уплотнительное кольцо | NBR |
| 13 | Болт | Сталь |
| 14 | Редуктор | Сталь |

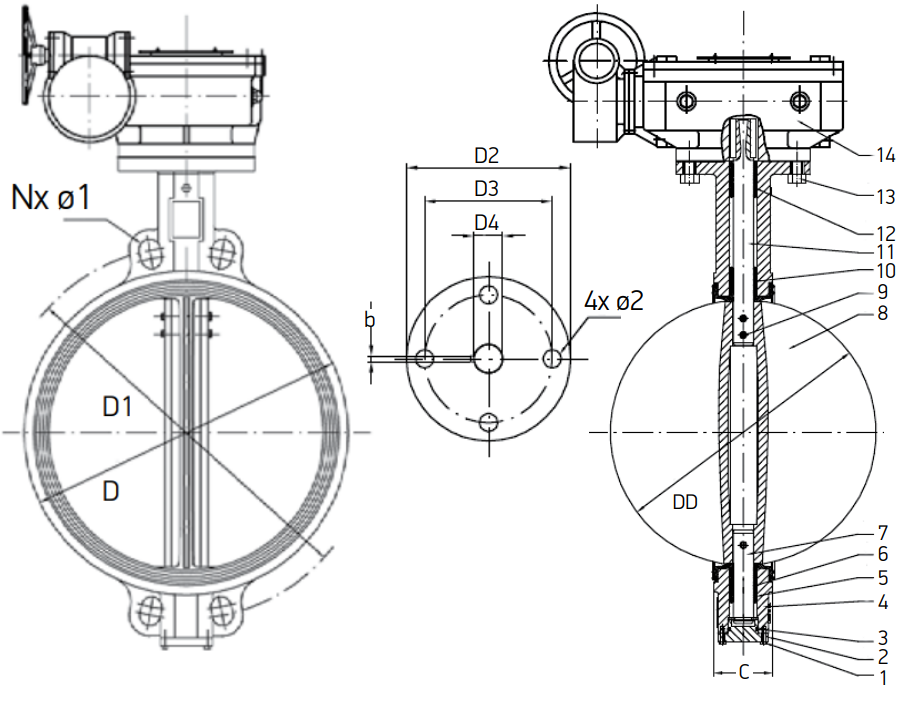

Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | |||||||||
| DD | D | D1 | NхØ | D2 | D3 | Ø2 | D4 | C | b | ||
| 400 | 389,6 | 480 | 525 | 16х30 | 197 | 159 | 20,6 | 33,2 | 85 | 10 | 80 |
| 450 | 440,5 | 530 | 585 | 20х30 | 197 | 159 | 20,6 | 38 | 104 | 10 | 90 |
| 500 | 491,6 | 582 | 650 | 20х33 | 197 | 159 | 20,6 | 41,2 | 130 | 10 | 140 |
| 600 | 592,5 | 682 | 770 | 20x36 | 276 | 216 | 22,2 | 50,7 | 154 | 16 | 210 |
Kv (м³/ч) при открытии на угол
| DN | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 400 | 670 | 1395 | 2660 | 4420 | 7000 | 10000 | 13560 | 14695 |
| 450 | 868 | 1826 | 3340 | 5656 | 8634 | 12278 | 15575 | 17000 |
| 500 | 1060 | 2348 | 4415 | 7595 | 11335 | 14995 | 19380 | 20080 |
| 600 | 1544 | 3545 | 7000 | 11475 | 15995 | 20725 | 24045 | 25000 |
Затвор с редуктором
ЗАТВОР ЧУГУННЫЙ МЕЖФЛАНЦЕВЫЙ С РЕДУКТОРОМ REON тип RSV40 DN 700-800
Тип RSV40
DN 700-800PN 16Т раб. от -10ºС до 95ºС Т макс. +120°С (кратковременно)
Технические характеристики
| 1 | Максимальное давление, PN | 16 бар |
| 2 | Рабочая температура | от -10°С до +95°С |
| 3 | Максимальная температура | +120°С (кратковременно) |
| 4 | Присоединение | Межфланцевое |

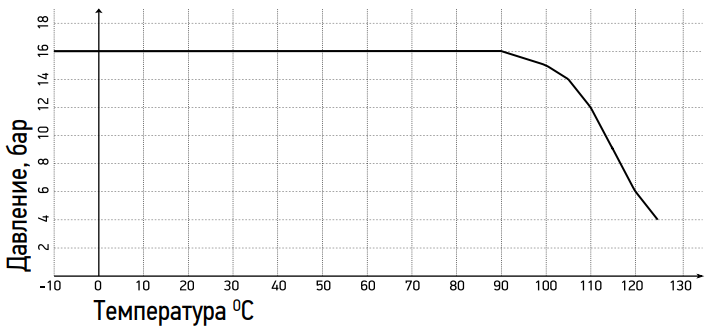

Диаграмма зависимости «Температура-Давление»
Материалы конструкции
| 1 | Болт | Сталь |
| 2 | Крышка | Высокопрочный чугун |
| 3 | Уплотнительное кольцо | NBR |
| 4 | Корпус | Высокопрочный чугун |
| 5 | Втулка | Фторопласт |
| 6 | Седловое уплотнение | EPDM |
| 7 | Нижний шток | Нержавеющая сталь |
| 8 | Диск | Высокопрочный чугун, покрытый никелем |
| 9 | Штифт | Нержавеющая сталь |
| 10 | Втулка | Фторопласт |
| 11 | Верхний шток | Нержавеющая сталь |
| 12 | Втулка | Фторопласт |
| 13 | Уплотнительное кольцо | NBR |
| 14 | Болт | Сталь |
| 15 | Редуктор | Сталь |

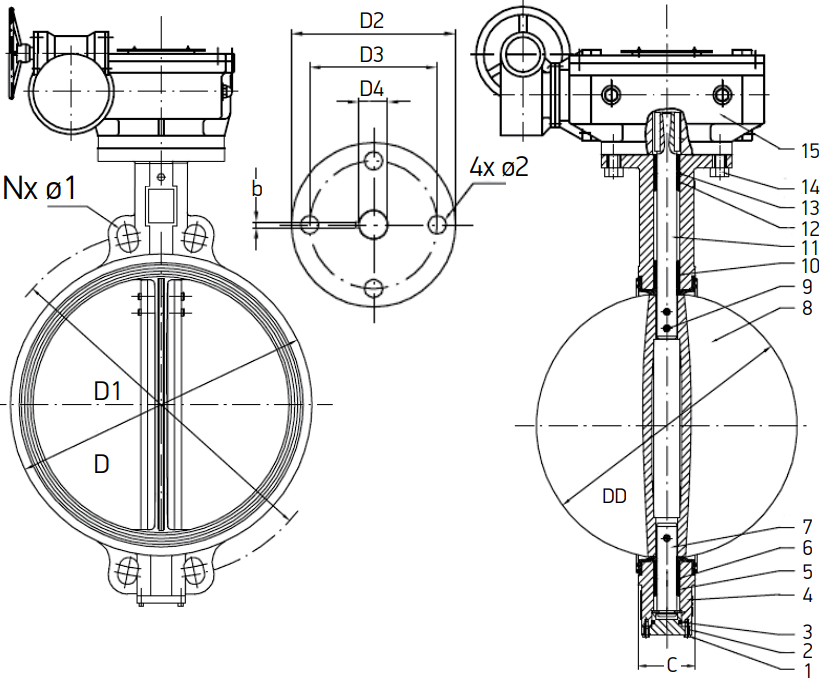

Габаритные и присоединительные размеры
| Ду, мм | Размеры, мм | Масса, кг | |||||||||
| DD | D | D1 | NxØ1 | D2 | D3 | Ø2 | D4 | C | b | ||
| 700 | 695 | 770 | 840 | 24х36 | 300 | 254 | 18 | 63,35 | 165 | 18 | 340 |
| 800 | 794,7 | 871 | 950 | 24х39 | 300 | 254 | 18 | 63,35 | 190 | 18 | 370 |
Kv (м³/ч) при открытии на угол
| DN | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 700 | 2450 | 5483 | 9900 | 14994 | 21150 | 26540 | 30700 | 32990 |
| 800 | 3500 | 8000 | 14990 | 22495 | 31290 | 39990 | 46230 | 4900 |
