Приводы ESBE серии 90 универсальные
Приводы ESBE серии 90 – ESBE 91, ESBE 92, ESBE 92-2, ESBE 93, ESBE 91М, ESBE 92М, ESBE 92-2М, ESBE 93М, ESBE 94, ESBE 95, ESBE 95-2, ESBE 96, ESBE 94М, ESBE 95М, ESBE 95-2М, ESBE 95-270М, ESBE 96М для управления смесительными клапанами ESBE DN15-150. Эта серия оснащена регулируемыми кулачковыми дисками для получения диапазона действия 30°-180°, что делает приводы серии универсальными.
ИСПОЛЬЗОВАНИЕ

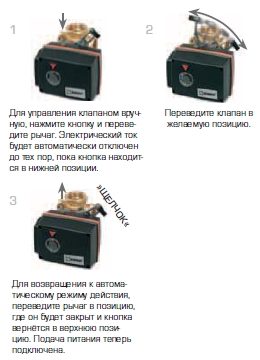

Приводы ESBE серии 90 – это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют при помощи кулачковых дисков. Регулируя кулачковые диски можно настроить диапазон действия от 30° до 180° за исключением 1205 33 00,который имеет диапазон действия 270°. Приводы оснащены устройством отключения ручного управления и имеют индикатор на передней части, показывающий позицию клапана.
Приводы с 3-точечным сигналом управления выпускаются для напряжений 24 В перем.тока, 50/60 Гц, или 230 В, 50 Гц с различным временем действия, приведённым в таблице.

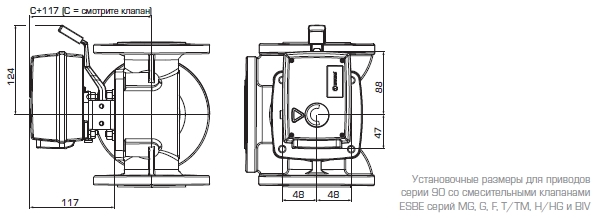

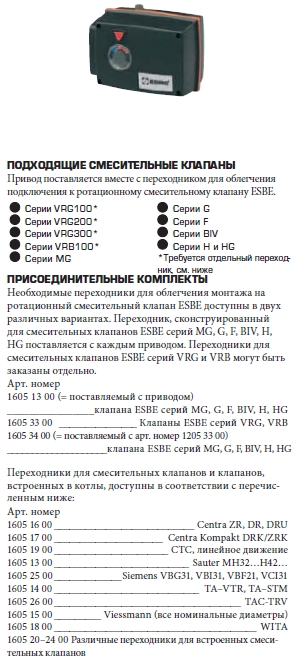

ОПЦИИ
Отдельные вспомогательные выключатели, см. таблицу на следующей странице каталога, маркированную
** Арт. номер 9810 06 90
| ПРИВОД СЕРИИ 90, 3-ТОЧЕЧНЫЙ 24 В ПЕРЕМЕННОГО ТОКА | ||||||
| Арт. номер | Наименование | Напржение [B] | Время закрытия 90°[c] | Крутящий момент [Нм] | Управляющий сигнал * | Примечание |
| 1205 02 00 | ESBE 91 | 24 | 15 | 5 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 06 00 | ESBE 92 | 24 | 60 | 15 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 07 00 | ESBE 92-2 | 24 | 120 | 15 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 13 00 | ESBE 93 | 24 | 240 | 15 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 04 00 | ESBE 91М | 24 | 15 | 5 | 3-точечное SPST | C предварительно установленным вспомогательным выключателем |
| 1205 11 00 | ESBE 92М | 24 | 60 | 15 | 3-точечное SPST | C предварительно установленным вспомогательным выключателем |
| 1205 09 00 | ESBE 92-2М | 24 | 120 | 15 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| 1205 15 00 | ESBE 93М | 24 | 240 | 15 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| ПРИВОД СЕРИИ 90, 3-ТОЧЕЧНЫЙ 230 В ПЕРЕМЕННОГО ТОКА | ||||||
| Арт. номер | Наименование | Напржение [B] | Время закрытия 90°[c] | Крутящий момент [Нм] | Управляющий сигнал * | Примечание |
| 1205 17 00 | ESBE 94 | 230 | 15 | 5 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 19 00 | ESBE 95 | 230 | 60 | 15 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 20 00 | ESBE 95-2 | 230 | 120 | 15 | 3-точечное SPDT | Отдельный вспомогательный выключатель опционально** |
| 1205 23 00 | ESBE 96 | 230 | 240 | 15 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| 1205 18 00 | ESBE 94М | 230 | 15 | 5 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| 1205 22 00 | ESBE 95М | 230 | 60 | 15 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| 1205 21 00 | ESBE 95-2М | 230 | 120 | 15 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| 1205 33 00 | ESBE 95-270М | 230 | 150 | 5 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
| 1205 24 00 | ESBE 96М | 230 | 240 | 15 | 3-точечное SPDT | C предварительно установленным вспомогательным выключателем |
*3-точечное SPВT = Single Pole Double Throw (3-точечное управление)
