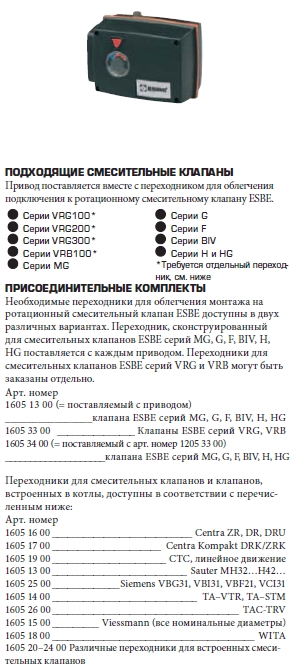

Приводы ESBE серии 90


Приводы ESBE серии 90 – ESBE 97, ESBE 98 для управления смесительными клапанами ESBE DN15-150. Эта серия оснащена регулируемыми кулачковыми дисками для получения диапазона действия 30°-180°, что делает приводы серии универсальными.

ИСПОЛЬЗОВАНИЕ

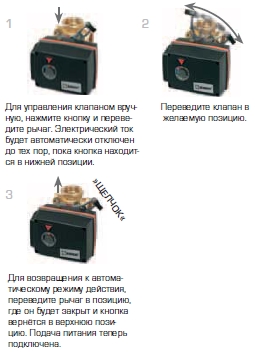

Приводы ESBE серии 90 – это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют при помощи кулачковых дисков. Регулируя кулачковые диски, можно настроить диапазон действия от 30° до 180°. Приводы оснащены устройством отключения ручного управления и имеют индикатор на передней части, показывающий позицию клапана.

Приводы с 2-точечным сигналом управления выпуска¬ются для напряжений 230 В, 50 Гц с различным временем действия, приведённым в таблице.

Если привод управляется термостатом с двумя положениями вкл./выкл, то должен быть выбран привод с 2-точечным сигналом управления со встроенным реле.





ПРИВОД СЕРИИ 90, 2-ТОЧЕЧНЫЙ 230 В ПЕРЕМЕННОГО ТОКА
Арт. номер Наименование Напржение [B] Время закрытия 90°[c] Крутящий момент [Нм] Управляющий сигнал * Примечание
1205 25 00 ESBE 97 230 15 5 2-точечное SPST Со встроенным реле
1205 26 00 ESBE 98 230 60 15 2-точечное SPST Со встроенным реле
* 2-точечное SPST = Single Pole Single Throw (2-точечное управление)
