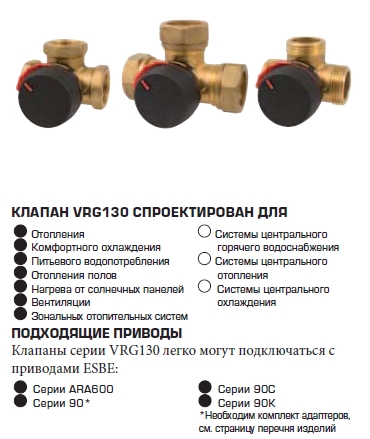

3-ходовые смесительные клапаны серии VRG 130
Компактный ротационный 3-ходовой смесительный клапан серии VRG 130 имеется в типоразмерах DN15-50, и сделан из латуни DZR, PN10. Выпускается с тремя типами соединений; внутренняя резьба, наружная резьба и компрессионные фитинг
ИСПОЛЬЗОВАНИЕ
Серия клапанов VRG131, VRG132 и VRG133 производства компании ESBE,является группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного сплава (DZR), позволяющего их использование в системах горячего водопровода.
Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.
Клапаны ESBE VRG 131 выпускаются размерами DN15-50 с внутренней резьбой, размерами DN15 – 50 ESBE VRG 132 с внешней резьбой и с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

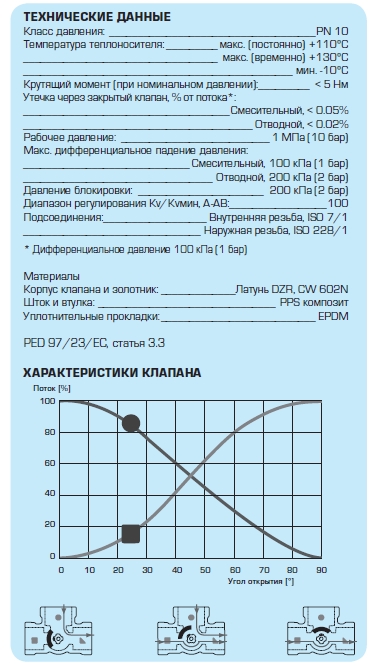

СЕРВИС И ОБСЛУЖИВАНИЕ
Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана.
Имеется ремонтный комплект для основных компонентов. Дополнительная прокладка может быть установлена в качестве дополнительного уплотнения вала без слива системы или демонтажа клапана в случае, если система не находится под давлением.

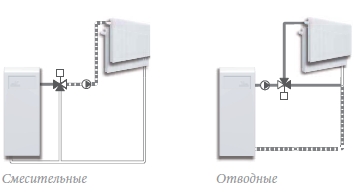

ПРИМЕРЫ УСТАНОВКИ
Все показанные примеры установок могут быть зеркально отражены. Шкала позиции клапана может быть перевёрнута и повёрнута для различных вариантов монтажа и должна быть установлена в правильной позиции, как показано в инструкции по установке. Символы, маркированные на отверстиях клапана (ИФА), снижают риск неправильной установки.
| 3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ ESBE VRG131, ВНУТРЕННЯЯ РЕЗЬБА | |||||||||||

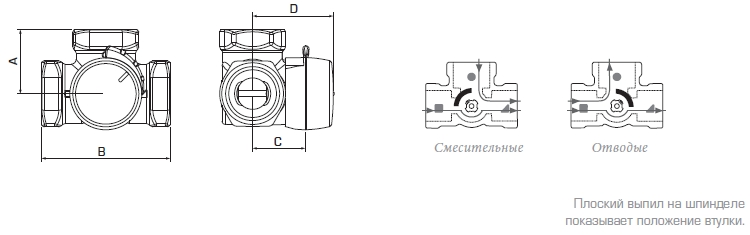

| Арт. номер | Наимено- вание | DN | Kvs* | Присоеди- нение | A | B | C | D | Масса, [кг] | Заменяет | Примечание |
| 1160 01 00 | VRG131 | 15 | 0,4 | Rp 1/2" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 02 00 | VRG131 | 15 | 0,63 | Rp 1/2" | 36 | 72 | 32 | 50 | 0,4 | 3 MG 15-0.6 | |
| 1160 03 00 | VRG131 | 15 | 1 | Rp 1/2" | 36 | 72 | 32 | 50 | 0,4 | 3 MG 15-1.0 | |
| 1160 04 00 | VRG131 | 15 | 1,6 | Rp 1/2" | 36 | 72 | 32 | 50 | 0,4 | 3 MG 15-1.6 | |
| 1160 05 00 | VRG131 | 15 | 2,5 | Rp 1/2" | 36 | 72 | 32 | 50 | 0,4 | 3 MG 15-2.5 | |
| 1160 06 00 | VRG131 | 15 | 4 | Rp 1/2" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 07 00 | VRG131 | 20 | 2,5 | Rp 3/4" | 36 | 72 | 32 | 50 | 0,43 | - | |
| 1160 08 00 | VRG131 | 20 | 4 | Rp 3/4" | 36 | 72 | 32 | 50 | 0,43 | 3 MG 20-4 | |
| 1160 09 00 | VRG131 | 20 | 6,3 | Rp 3/4" | 36 | 72 | 32 | 50 | 0,43 | 3 MG 20-6.3 | |
| 1160 10 00 | VRG131 | 25 | 6,3 | Rp 1" | 41 | 82 | 34 | 52 | 0,7 | 3 MG 25-8 | |
| 1160 11 00 | VRG131 | 25 | 10 | Rp 1" | 41 | 82 | 34 | 52 | 0,7 | 3 MG 25-12 | |
| 1160 12 00 | VRG131 | 32 | 16 | Rp 1 1/4" | 47 | 94 | 37 | 55 | 0,95 | 3 MG 32-18 | |
| 1160 34 00 | VRG131 | 40 | 25 | Rp 1 1/2" | 53 | 106 | 44 | 60 | 1,68 | 3 G 40-28 | 2) |
| 1160 13 00 | VRG131 | 40 | 25 | Rp 1 1/2" | 58 | 116 | 44 | 62 | 1,75 | - | 1) |
| 1160 36 00 | VRG131 | 50 | 40 | Rp 2" | 60 | 120 | 46 | 64 | 2,3 | 3 G 50-44 | 3) |
| 1160 14 00 | VRG131 | 50 | 40 | Rp 2" | 62 | 125 | 44 | 62 | 2,05 | - | 1) |
| 3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRG132, НАРУЖНАЯ РЕЗЬБА | |||||||||||
| Арт. номер | Наимено- | DN | Kvs* | Присоедине- | A | B | C | D | Масса, [кг] | Заменяет | Приме- |
| вание | ние | чание | |||||||||
| 1160 15 00 | VRG132 | 15 | 0,4 | G 3/4" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 16 00 | VRG132 | 15 | 0,63 | G 3/4" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 17 00 | VRG132 | 15 | 1 | G 3/4" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 18 00 | VRG132 | 15 | 1,6 | G 3/4" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 19 00 | VRG132 | 15 | 2,5 | G 3/4" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 20 00 | VRG132 | 15 | 4 | G 3/4" | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 21 00 | VRG132 | 20 | 2,5 | G 1" | 36 | 72 | 32 | 50 | 0,43 | - | |
| 1160 22 00 | VRG132 | 20 | 4 | G 1" | 36 | 72 | 32 | 50 | 0,43 | - | |
| 1160 23 00 | VRG132 | 20 | 6,3 | G 1" | 36 | 72 | 32 | 50 | 0,43 | 3 MGA 20-6.3 | |
| 1160 24 00 | VRG132 | 25 | 6,3 | G 1 1/4" | 41 | 82 | 34 | 52 | 0,7 | - | |
| 1160 25 00 | VRG132 | 25 | 10 | G 1 1/4" | 41 | 82 | 34 | 52 | 0,7 | 3 MGA 25-12 | |
| 1160 26 00 | VRG132 | 32 | 16 | G 1 1/2" | 47 | 94 | 37 | 55 | 0,95 | 3 MGA 32-18 | |
| 1160 35 00 | VRG132 | 40 | 25 | G 2" | 53 | 106 | 44 | 60 | 1,69 | - | 4) |
| 1160 27 00 | VRG132 | 40 | 25 | G 2" | 58 | 116 | 44 | 62 | 1,75 | - | 1) |
| 1160 37 00 | VRG132 | 50 | 40 | G 2 1/4" | 60 | 120 | 46 | 64 | 2,3 | - | 5) |
| 1160 28 00 | VRG132 | 50 | 40 | G 2 1/4" | 62 | 125 | 44 | 62 | 2,05 | - | 1) |
| 3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRG133, КОМПРЕССИОННЫЙ ФИТИНГ | |||||||||||
| Арт. номер | Наимено- | DN | Kvs* | Присоедине- | A | B | C | D | Масса, [кг] | Заменяет | Приме- |
| вание | ние | чание | |||||||||
| 1160 29 00 | VRG133 | 20 | 4 | CPF 22 мм | 36 | 72 | 32 | 50 | 0,4 | - | |
| 1160 30 00 | VRG133 | 20 | 6,3 | CPF 22 мм | 36 | 72 | 32 | 50 | 0,4 | 3 MG 22-6.3 | |
| 1160 31 00 | VRG133 | 25 | 10 | CPF 28 мм | 41 | 82 | 34 | 52 | 0,45 | 3 MG 28-8 | |
* Значение Kvs в м3/ч при перепаде давления 1 бар. CPF = компрессионный фитинг
2) Заменяет 1162 13 00
3) Заменяет 1160 14 00
4) Заменяет 1160 27 00
5) Заменяет 1160 28 00
