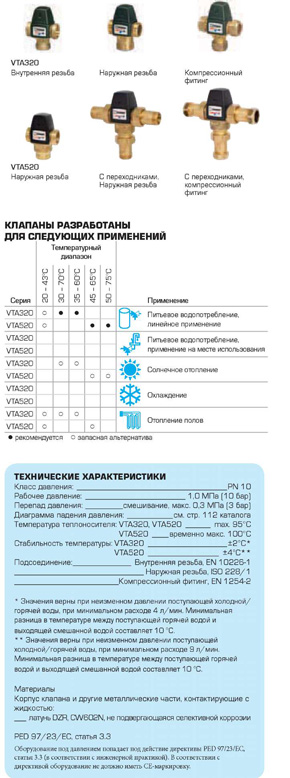

Термостатические смесительные клапаны ESBE серий VTA320, VTA520
Термостатические смесительные клапаны ESBE серий VTA320/VTA520 обладают высокой пропускной способностью и хорошей функциональностью, являются универсальными и могут использоваться в различных системах, таких как бытовая система горячего водоснабжения, без циркуляции горячей воды (HWC) или с ней, а также для небольших контуров напольного отопления.
ИСПОЛЬЗОВАНИЕ
Смесительные клапаны серий VTA320/VTA520 — выбор номер один для бытовых систем горячего водоснабжения, требующих функции защиты от ожогов для линейных применений, и там, где используются другие устройства контроля температуры на точках водоразбора. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).
Серии VTA320/VTA520 подходят для систем напольного отопления в случаях, когда особое внимание уделяется температурному диапазону и мощности потока.
ФУНКЦИЯ
Ассиметричное направление потока. Защита от ожогов*.
ВАРИАНТЫ
Ассортимент продукции включает различные клапаны, поставляемые с комплектами переходников, каждый из которых имеет три фитинга переходника и два обратных клапана, упрощающих установку и обслуживание. Поставляются с защитной крышкой, защищающей от перенастройки, если не указано другое.
*) Защита от ожогов — данная функция означает автоматическое прекращение подачи горячей воды при прекращении подачи холодной воды.
ТЕПЛОНОСИТЕЛИ
Эти клапаны могут работать со следующими типами теплоносителя.
– Вода / питьевая вода
– Закрытые системы
– Вода с незамерзающими жидкостями (гликоль ≤ 50 % состава)
| СЕРИЯ VTA321, ВНУТРЕННЯЯ РЕЗЬБА | ||||||||||

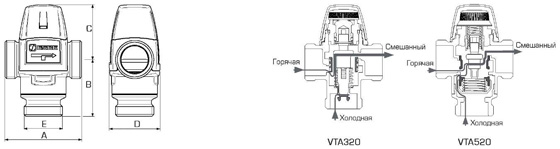

| Арт. номер | Наименование | Темп. диапазон | Kvs* | Подсоединение E | Размер | Примечание | Масса [кг] | |||
| A | B | C | D | |||||||
| 3110 03 00 | VTA321 | 20 – 43°C | 1,5 | Rp 1/2" | 70 | 42 | 52 | 46 | 0,45 | |
| 3110 07 00 | 1,6 | Rp 3/4 " | 0,48 | |||||||
| 3110 04 00 | VTA321 | 35 – 60°C | 1,5 | Rp 1/2" | 70 | 42 | 52 | 46 | 0,45 | |
| 3110 08 00 | 1,6 | Rp 3/4 " | 0,48 | |||||||
| СЕРИИ VTA322/VTA522, НАРУЖНАЯ РЕЗЬБА | ||||||||||
| Арт. номер | Наименование | Темп. диапазон | Kvs* | Подсоединение E | Размер | Примечание | Масса [кг] | |||
| A | B | C | D | |||||||
| 3110 28 00 | VTA322 | 20 – 43°C | 1,2 | G 1/2" | 70 | 42 | 52 | 46 | 0,41 | |
| 3110 05 00 | 1,5 | G 3/4" | 0,45 | |||||||
| 3110 09 00 | 1,6 | G 1" | 0,48 | |||||||
| 3162 01 00 | VTA522 | 3,2 | G 1" | 84 | 62 | 60 | 56 | 0,86 | ||
| 3162 04 00 | 3,5 | G 1/4" | 0,95 | |||||||
| 3110 32 00 | VTA322 | 30 – 70°C | 1,6 | G 1" | 70 | 42 | 52 | 46 | 0,53 | |
| 3110 29 00 | VTA322 | 35 – 60°C | 1,2 | G 1/2" | 70 | 42 | 52 | 46 | 0,41 | |
| 3110 06 00 | 1,5 | G 1/2" | 0,45 | |||||||
| 3110 10 00 | 1,6 | G 1" | 0,48 | |||||||
| 3162 02 00 | VTA522 | 45 – 65°C | 3,2 | G 1" | 84 | 62 | 60 | 56 | 0,86 | |
| 3162 05 00 | 3,5 | G 1 1/4" | 0,95 | |||||||
| СЕРИЯ VTA321, ВНУТРЕННЯЯ РЕЗЬБА | ||||||||||
| Арт. номер | Наименование | Темп. диапазон | Kvs* | Подсоединение E | Размер | Примечание | Масса [кг] | |||
| A | B | C | D | |||||||
| 3162 03 00 | VTA522 | 50 – 75°C | 3,2 | G 1" | 84 | 62 | 60 | 56 | 0,86 | |
| 3162 06 00 | 3,5 | G 1 1/4" | 0,95 | |||||||
| 3110 26 00 | VTA323 | 20 – 43°C | 1,2 | CPF 15 mm | 86 | 50 | 52 | 46 | 1) | 0,49 |
| 3110 01 00 | 1,5 | CPF 22 mm | 0,57 | |||||||
| 3110 27 00 | VTA323 | 35 – 60°C | 1,2 | CPF 15 mm | 86 | 50 | 52 | 46 | 1) | 0,49 |
| 3110 39 00 | 1,5 | CPF 18 mm | 0,66 | |||||||
| 3110 02 00 | 1,5 | CPF 22 mm | 1) | 0,57 | ||||||
* Значение Kvs в м³/ч при перепаде давления 1 бар. CPF = компрессионный фитинг
Примечание.
1) Обратный клапан для холодной воды включён.
Примечание.
1) Обратный клапан для холодной воды включён.

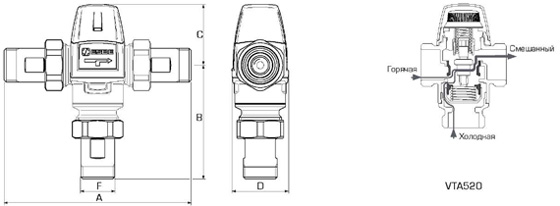

| СЕРИИ VTA522/VTA523, С ПЕРЕХОДНИКАМИ | ||||||||||
| Арт. номер | Наименование | Темп. диапазон | Kvs* | Подсоединение F | Размер | Примечание | Масса [кг] | |||
| A | B | C | D | |||||||
| 3162 07 00 | VTA522 | 20 – 43°C | 3 | G 3/4" | 124 | 102 | 60 | 56 | 2) | 1,3 |
| 3162 13 00 | VTA523 | CPF 22mm | 132 | 110 | 1,42 | |||||
| 3162 10 00 | VTA522 | 3,4 | G 1" | 134 | 112 | 1,73 | ||||
| 3162 16 00 | VTA523 | CPF 28mm | 144 | 122 | 1,9 | |||||
| 3162 08 00 | VTA522 | 45 – 65°C | 3 | G 3/4" | 124 | 102 | 60 | 56 | 2) | 1,3 |
| 3162 14 00 | VTA523 | CPF 22mm | 132 | 110 | 1,42 | |||||
| 3162 11 00 | VTA522 | 3,4 | G 1" | 134 | 112 | 1,73 | ||||
| 3162 17 00 | VTA523 | CPF 28mm | 144 | 122 | 1,9 | |||||
| 3162 09 00 | VTA522 | 50 – 75°C | 3 | G 3/4" | 124 | 102 | 60 | 56 | 2) | 1,3 |
| 3162 15 00 | VTA523 | CPF 22mm | 132 | 110 | 1,42 | |||||
| 3162 12 00 | VTA522 | 3,4 | G 1" | 134 | 112 | 1,73 | ||||
| 3162 18 00 | VTA523 | CPF 28mm | 144 | 122 | 1,9 | |||||
* Значение Kvs в м³/ч при перепаде давления 1 бар. CPF = компрессионный фитинг
Примечание.
2) Два обратных клапана для горячей и холодной воды включены в комплектацию

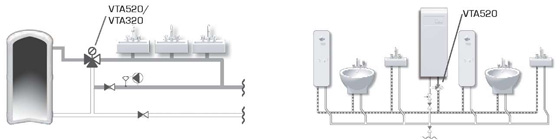

ПРИМЕРЫ УСТАНОВКИ
Для более подробной информации и примеров подключения смотрите раздел каталога «Выбор правильной установки/позиции».
Примечание.
2) Два обратных клапана для горячей и холодной воды включены в комплектацию
ПРИМЕРЫ УСТАНОВКИ
Для более подробной информации и примеров подключения смотрите раздел каталога «Выбор правильной установки/позиции».
