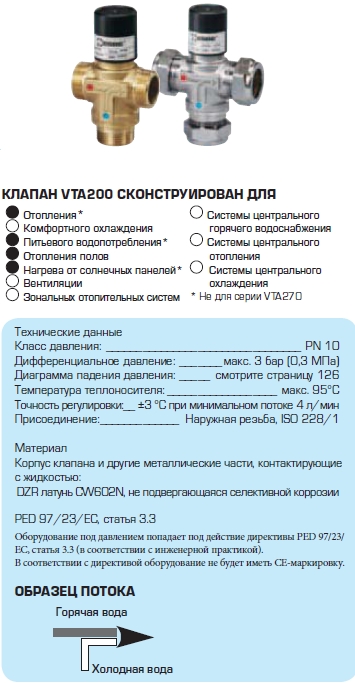

Термостатические смесительные клапаны ESBE серии VTA200


Термостатические смесительные клапаны ESBE серии VTA200 являются универсальными и могут использоваться в различных системах, таких как, системы бытового горячего водоснабжения без или с рециркуляцией горячей воды HWC, и для небольших систем отопления пола. Серия VTA270 обеспечивает хорошую функциональность для больших контуров отопления пола.

ИСПОЛЬЗОВАНИЕ

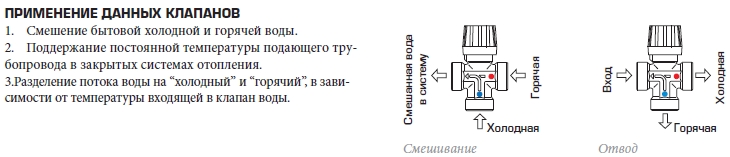

В случае, если система горячего водоснабжения не требует функции защиты от ожога*, то смесительные клапаны серии VTA200 будут прекрасным выбором. Другие возможные области применения: ограничитель температуры бытовой горячей воды без или с рециркуляцией горячей воды HWC и системы поддержания постоянной температуры, а так же системы отопления пола до 100 м2.

Серия VTA270 применяется исключительно для систем отопления пола. Увеличенная мощность потока делает её возможной для применений в больших системах отопления пола (40 до 100 м2).

Клапан, оборудованный саморегулирующимся термостатом,который реагирует на температуру смешанной воды и непосредственно влияет на конус клапана. В течение от 3 до 10 секунд, температура стабилизируется на установленной величине.

*) Защита от ожога – данная функция означает автоматическое прекращение подачи горячей воды в случае, если прекращается подача холодной воды.

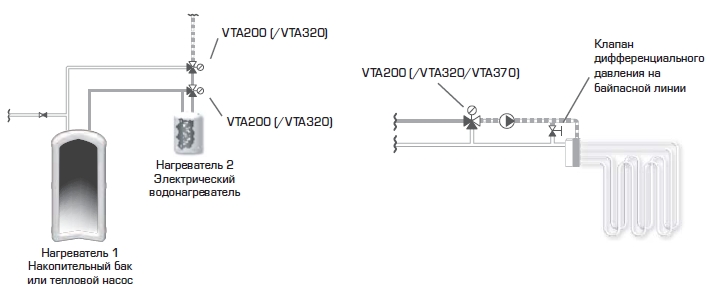

ПРИМЕРЫ УСТАНОВКИ
Для более подробной информации и примеров подключения смотрите раздел каталога КАК ВЫБИРАТЬ ПРАВИЛЬНУЮ УСТАНОВКУ/ПОЗИЦИЮ.



ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VTA222, НАРУЖНАЯ РЕЗЬБА
Арт. номер Наименование Темп. диапазон DN Kvs* Присоединение A B C Примечание Масса,
    [кг]
3130 12 00 VTA222 38-65°С 20 3 G 1" 70 52 65   0,66
3130 14 00 VTA222 30-70°С 20 3 G 1" 70 52 65   0,66
3130 16 00 VTA222 20-40°С 20 3 G 1" 70 52 65   0,66



ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VTA223, КОМПРЕССИОННЫЙ ФИТИНГ
Арт. номер Наименование Темп. диапазон DN Kvs* Присоединение A B C Примечание Масса,
    [кг]
3130 01 00 VTA223 38-65°С 25 3 CPF 28 мм 95 65 65 1) 0,85
3130 07 00 VTA223 30-40°С 25 3 CPF 28 мм 95 65 65 1) 0,85
3130 08 00 VTA223 10-30°С 25 3 CPF 28 мм 95 65 65 1) 0,85



ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VTA272, НАРУЖНАЯ РЕЗЬБА
Арт. номер Наименование Темп. диапазон DN Kvs* Присоединение A B C Примечание Масса,
    [кг]
3130 13 00 VTA272 20-40°С 20 3,6 G 1" 70 52 65 2) 0,66

* Значение Kvs в м3/ч при перепаде давления 1 бар. CPF = компрессионный фитинг
Примечание
1) Невозвратный клапан для холодной воды включён.
2) Только для отопления пола.
