Клапан запорный муфтовый 15кч18п1, п2, р, р2



Предназначен для использования на трубопроводах для периодического или разового включения или отключения части трубопровода

Изготовление и поставка по ТУ 3732-001-00218137-94

Условия эксплуатации

   15кч18р, р2  15кч18п1 ,п2
Рабочая средавоздух, вода вода, пар, воздух
Температура рабочей среды, °С до + 50 до +225
Температура окружающей среды, °С от +1 до +50 от -30 до +50
Направление подачи рабочей среды по стрелке на корпусе
Установочное положение любое
Присоединение к трубопроводу муфтовое

Технические характеристики

Условный проход ДN, мм 15 20 25 32 40 50
Давление номинальное, PN, МПа 1,6
Герметичность затвора 15кч18р, р2 1 5кч18п1 ,п2
класс «С» по класс «Д» по
ГОСТ 9544-93 ГОСТ 9544-93

Материалы основных деталей

Наименование детали 15кч18п1 1 5кч18п2 15кч18р 15кч18р2
Корпус, крышка КЧ 30-6
Шпиндель сталь латунь сталь латунь
Материл уплотнительных поверхностей фторопласт или БР-3 резина

Показатели надежности

Наработка на отказ, циклов, не менее 15кч18п1, 15кч18р 15кч18п2, 15кч18р2
2000 3000

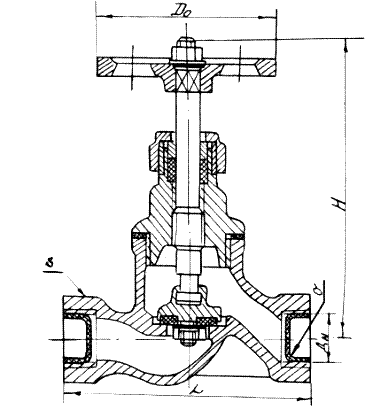

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN L H D0 S Размер резьбы Масса
min max
15 90 110 118 65 27 G 1/2 0,7
20 100 110 120 65 36 G 3/4 0,9
25 120 132 143 80 41 G 1 1,4
32 140 132 145 80 50 G 1 1/4 2,1
40 170 164 180 120 60 G 1 1/2 3,7
50 200 165 185 120 70 G 2 5

Клапан запорный фланцевый 15кч19п1, п2, р, р2



Предназначен для использования на трубопроводах для периодического или разового включения или отключения части трубопровода.

Изготовление и поставка по ТУ 3732-002-00218137-95

Условия эксплуатации

Условный проход ДN, мм 25 32 40 50
Рабочая среда 15кч19р, р2 1 5кч19п1 ,п2
воздух, вода вода, пар, воздух
Температура рабочей среды, °С до 50 до +225
Температура окружающей среды, °С от +1 до +50 от -30 до +50
Направление подачи рабочей среды по стрелке на корпусе
Установочное положение любое
Присоединение к трубопроводу фланцевое

Технические характеристики

Давление номинальное, PN, МПа 1,6
Герметичность затвора 15кч19р, р2 1 5кч19п1 ,п2
класс «С» по класс «Д» по
ГОСТ 9544-93 ГОСТ 9544-93

Материалы основных деталей

Наименование детали 15кч19п1 1 5кч19п2 15кч19р 15кч19р2
Корпус, крышка КЧ 30-6
Шпиндель сталь латунь сталь латунь
Материл уплотнительных поверхностей фторопласт или БР-3 резина

Показатели надежности

Наработка на отказ, циклов, не менее 15кч19п1, 15кч19р 15кч19п2, 15кч19р2
2000 3000

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN D D1 a d L Hmin Hmax Число отв. Масса
25 68 85 90 14 120 132 143 4 2,7
32 78 100 105 18 140 132 145 4,3
40 88 110 110 18 170 164 180 5,8
50 102 125 125 18 200 165 185 8





Клапан запорный проходной фланцевый 15кч16нж, 15кч16п, 15кч16п1


DN L Н Масса
32 180 224 8
40 200 235 11
50 230 235 14
65 290 303 25
80 310 333 32

Среда - аммиак жидкий и газообразный при температуре от -30 до +150°С - т/ф 15кч16п;
вода, пар при температуре 225 °С - т/ф 15кч16п1;
пар перегретый при температуре +300°С - т/ф 15кч16нж

Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса - ковкий чугун
Привод - ручной (маховик)





Клапан запорный мембранный типа СВМ фланцевый 15кч888р, 15кч888р1



DN L Масса ~
25 160 6,3
40 170 7,8
50 230 11,5
65 290 25,5

Среда - вода пресная при температуре от +1 до +45 °С; воздух при температуре от 0 до +45 °С; рассол при температуре от -40 до +45 °С
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.1, ряд 2)
Материал корпуса - ковкий чугун
Герметичность затвора - при PN 16 пропуск воздуха не допускается
Привод - электромагнитный: т/ф 15кч888р (от переменного тока 110, 127, 220, 380 В); т/ф 15кч888р1 (от постоянного тока 110, 220, 24 В - кроме DN 65)
