Фильтры магнитные

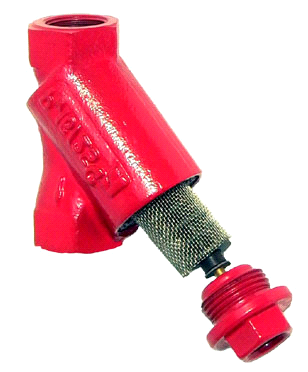

Магнитно-механические фильтры ФММ
Назначение
Фильтры магнитные муфтовые, предназначены для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других неагрессивных жидкостях с температурой до 150 °С при давлении до 1,6 МПа (16 кгс/см2).
Основные сведения об изделии
Фильтры изготовлены по ТУ 400-09-91-98
 |
 |

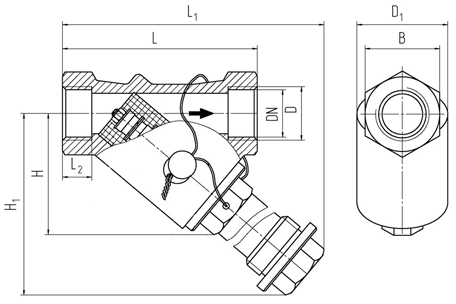

| Обозначение | DN | D | D1 | L | L1 | H | H1 | L2 | S | Масса, кг | Размер ячейки фильтрующей сетки в свету | Гидравлическое сопротивление фильтра S , м/(м3 /ч)2 |
| ФММ-25 | 25 | G1 | 56 | 120 | 200 | 80 | 140 | 18 | 46 | 1.5 | 1,2x1,2 | 0.018 |
| ФММ-32 | 32 | G1 1/4 | 67 | 140 | 220 | 90 | 155 | 20 | 60 | 2,4 | 1,4 x1,4 | 0,016 |
| ФММ-40 | 40 | G1 1/2 | 78 | 160 | 255 | 110 | 180 | 22 | 70 | 3,5 | 0,0025 |

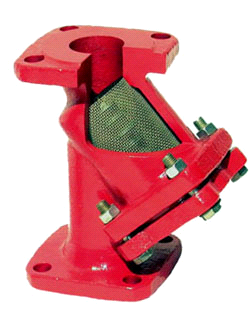

Магнитно-механические фильтры ФМФ
Основные сведения об изделии
Фильтры магнитные фланцевые предназначены для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других не агрессивных жидкостях с температурой до 150 °С и давлении до 1,6 МПа (16 кгс/см2).
 |
 |

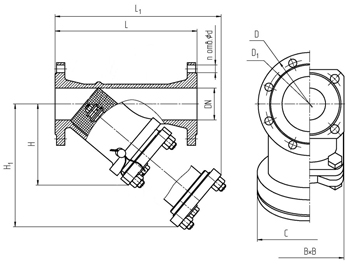

| Обозначение | DN | D, ВхВ | D1 | L | H | C | L1 | H1 | d | Кол-во n, шт | Масса, кг | Размер ячейки фильтрующей сетки в свету | Гидравлическое сопротивление S, м/( м3/ч)2 |
| ФМФ-50 | 50 | 125х125 | 125 | 230 | 140 | - | 280 | 200 | 18 | 4 | 10,0 | 1,4х1,4 | 16,6×10-4 |
| ФМФ-65 | 65 | 140х140 | 145 | 290 | 165 | - | 355 | 250 | 18 | 4 | 16,5 | 6,4×10-4 | |
| ФМФ-80 | 80 | 195 | 160 | 310 | 195 | - | 385 | 275 | 18 | 8 | 20,5 | 3,15×10-4 | |
| ФМФ-100 | 100 | 215 | 180 | 350 | 215 | - | 425 | 315 | 18 | 8 | 26,0 | 1,33×10-4 | |
| ФМФ-150 | 150 | 280 | 240 | 480 | 320 | 285 | 645 | 490 | 22 | 8 | 75,0 | 2х2 | 0,161×10-4 |
| ФМФ-200 | 200 | 335 | 295 | 650 | 415 | 370 | 865 | 650 | 22 | 12 | 145,0 | 0,077×10-4 |
