Арматура FAF

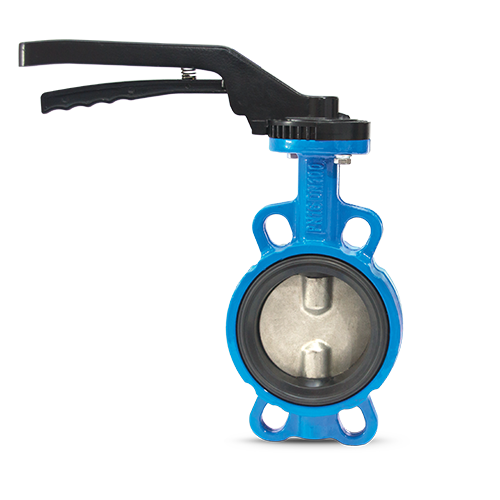

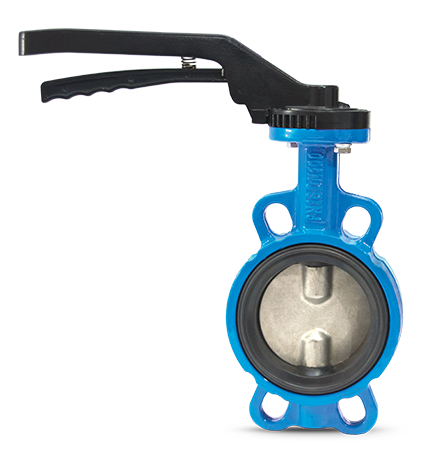

Затвор поворотный дисковый, с чугунным диском FAF3550

СТАНДАРТЫ ПРОИЗВОДСТВА:

DN 40—DN 300
PN 6-10-16
ДИЗАЙН: TS EN 593
ПРИСОЕДИНЕНИЕ: МЕЖФЛАНЦЕВОЕ TS EN 1092-1 / ISO 7005-1
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 20
ISO 5752 Seri 20
Испытание: TS EN 12266-1
МАРКИРОВКА : TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Затвор поворотный дисковый, с чугунным диском и никелерованным покрытием, серии 3550 гарантирует 100% герметичность посредством установки затвора перпендикулярно оси трубопровода, диска вращающегося на четвертьоборота (90 градусов) и внутреннего уплотнения.
- Устанавливается между 2 фланцами.
- Может использоваться в режиме регулирования, а также в режиме открыть-закрыть.
- Затворы комплектуются дисками из чугуна с никелерованным покрытием и вкладышами EPDM, NBR или VITON в зависимости от состава и температуры рабочей среды.
- По сравнению с другими типами затворов, затворы типа «Баттерфляй» обладают рядом преимуществ: экономичный дизайн, т.е. состоят из меньшего количества частей, что в свою очередь облегчает монтаж и замену затворов. Дисковые затворы относительно легки в весе, уникальная конструкция позволяет экономить как и на самой стоимости продукта так и на затратах по установке и обслуживании затвора.
- Благодаря двойному штоку, потеря давления сводится к минимуму.
- Наружное и внутреннее эпоксидно порошковое покрытие корпуса гарантирует стабильную работу даже в самых сложных условиях.
- Затвор абсолютно подлежит автоматизации. На затвор может устанавливаться как пневматический, так и электропривод. Верхний фланец позволяет монтаж приводов без дополнительных частей.

ОБЛАСТЬ ПРИМЕНЕНИЯ
- Холодное и горячее водоснабжение, пар, сточные воды, водораспределение, водоочистка, вентиляция, текстильная промышленность, химические среды, пищевая промышленность, нефть, газ.

ТЕМПЕРАТУРА
130 °C (ЭПДМ)
+100 °C (НИТРИЛ)
+220 °C (ВИТОН)



Затвор поворотный дисковый, с диском из нержавеющей стали FAF 3500

СТАНДАРТЫ ПРОИЗВОДСТВА

DN40 – DN600
PN 6-10 -16
ДИЗАЙН: TS EN 593
ПРИСОЕДИНЕНИЕ: МЕЖФЛАНЦЕВОЕ TS EN 1092-1 / ISO 7005-1
ФЛАНЕЦ-ФЛАНЕЦ : TS EN 558 Seri 20
ISO 5752 Seri 20
Испытание : TS EN 12266-1
МАРКИРОВКА: TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Затвор поворотный дисковый, с диском из нержавеющей стали, серии 3500 гарантирует 100% герметичность посредством установки затвора перпендикулярно оси трубопровода, диска вращающегося на четвертьоборота (90 градусов) и внутреннего уплотнения.
- Устанавливается между 2 фланцами.
- Может использоваться в режиме регулирования, а также в режиме открыть-закрыть.
- Затворы комплектуются дисками из нержавеющей стали и вкладышами EPDM, NBR или VITON в зависимости от состава и температуры рабочей среды.
- По сравнению с другими типами затворов, затворы типа «Баттерфляй» обладают рядом преимуществ: экономичный дизайн, т.е. состоят из меньшего количества частей, что в свою очередь облегчает монтаж и замену затворов. Дисковые затворы относительно легки в весе, уникальная конструкция позволяет экономить как и на самой стоимости продукта так и на затратах по установке и обслуживании затвора.
- Благодаря двойному штоку, потеря давления сводится к минимуму.
- Наружное и внутреннее эпоксидное порошковое покрытие корпуса гарантирует стабильную работу даже в самых сложных условиях.
- Ду 350 и выше поставляется с редукторами в стандартной комплектации.
- Затвор абсолютно подлежит автоматизации.На затвор может устанавливаться как пневматический, так и электропривод. Верхний фланец позволяет монтаж приводов без дополнительных частей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Холодное и горячее водоснабжение, пар, сточные воды, водораспределение, водоочистка, вентиляция, текстильная промышленность, химические среды, пищевая промышленность, нефть, газ.

ТЕМПЕРАТУРА

+130 °C (ЭПДМ)
+100 °C (НИТРИЛ)
+220 °C (ВИТОН)

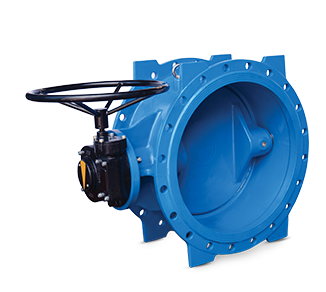

Затвор поворотный дисковый 3800 ФЛАНЦЕВЫЙ-ЧУГУННЫЙ ДИСК

СТАНДАРТЫ ПРОИЗВОДСТВА

DN100—DN2000
PN10-16-25
ДИЗАЙН: TS EN 593
ПРИСОЕДИНЕНИЕ: Фланцевый TS EN 1092-2 / ISO 7005-2
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 14 / DIN 3202 F4
Испытание: TS EN 12266-1
МАРКИРОВКА: TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Затвор поворотный дисковый, с двойным эксцентриситетом, серии 3800 гарантирует 100% герметичность посредством установки затвора перпендикулярно оси трубопровода, диска вращающегося на четвертьоборота (90 градусов) и седла корпуса из нержавеющей стали, позволяющее полностью защитить от коррозии.
- Корпус и диск выполнены из высокопрочного чугуна, что гарантирует высокую долговечность в трубопроводе. Высокаястепеньсопротивлениягидроударам.
- Дизайн диска позволяет снизить потери давления.
- Уплотнение, выполненное из ЭПДМ или НБР легко заменяемо.
- Внутреннее и внешнее эпоксидно-порошковое покрытие минимальной толщиной 300 мкм
- Благодаря редуктору, управление затвором возможно при меньшем усилии.
- Затвор подлежит автоматизации. На затвор может устанавливаться как пневматический, так и электропривод. Верхний фланец позволяет монтаж приводов без дополнительных частей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Сточные воды, водораспределение, водоочистка, вентиляция.

ТЕМПЕРАТУРА
+130 °C (ЭПДМ)
+100 °C (НИТРИЛ)

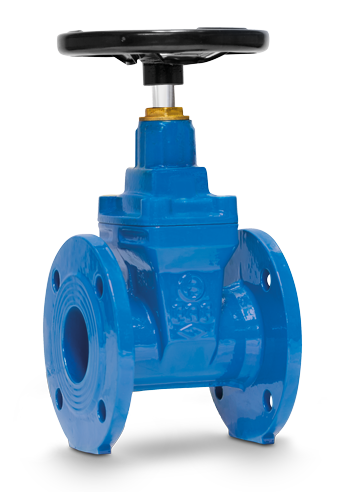

Задвижка с обрезиненным клином FAF6000 РУ10/16

СТАНДАРТЫ ПРОИЗВОДСТВА

DN40—DN600
PN10-16
ДИЗАЙН TS EN 1171
ПРИСОЕДИНЕНИЕ: Фланцевый TS EN 1092-2 / ISO 7005-2
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 14 / DIN 3202 F4
Испытание : TS EN 12266-1
МАРКИРОВКА : TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- FAF6000 РУ10/16 Задвижка с обрезиненным клином (ЭПДМ) – трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
- Обрезиненный клин и идеальная поверхность прохода, покрытого электростатической эпоксидно-порошковой краской обеспечивают 100% герметичность.
- При каждом открытии задвижки, скопившаяся грязь и мусор, смывается потоком воды.
- Относительно небольшая строительная длина не занимает много места. (DIN 3202 F4)
- Корпус выполнен из высокопрочного чугуна, шток из нержавеющей стали.
- Внешнее и внутреннее эпоксидное порошковое покрытие с минимальной толщиной 250 мкм.
- Подходит для установки редуктора и электропривода.
- Подходит для надземной и подземной эксплуатации. Возможно производство с удлиненным штоком.
- Очень низкая потеря давления. Работает с низким крутящим моментом, не требует обслуживания.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Холодное и горячее водоснабжение, жидкости к которым стойки материалы проточной части.

ТЕМПЕРАТУРА
+130 °C

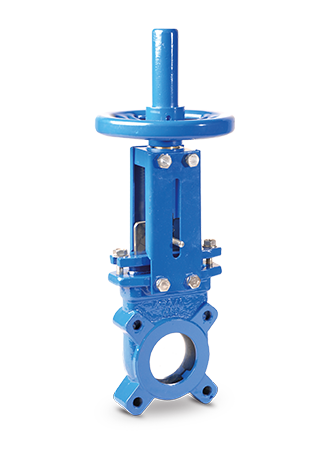

Задвижка ножевая шиберная FAF6500 РУ10/16

СТАНДАРТЫ ПРОИЗВОДСТВА

DN50–DN600
PN 10-16
ПРИСОЕДИНЕНИЕ : Фланцевый TS EN 1092-2 / ISO 7005-2
Испытание : TS EN 12266-1
МАРКИРОВКА : TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- FAF6500 РУ10/16 Задвижка ножевая шиберная – трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
- Задвижка шиберная имеет нож, который скользит внутри корпуса. При окончательном закрытии, нож прижат к прокладке ЭПДМ, что обеспечивает 100% герметичность.
- Конструкция для потока среды в одном или в двух направлениях
- Конструкция типа Wafer или Lug.
- Технология шиберов особенно применяема для сложных условий, для порошкообразных и вязких сред, сточных вод и в бумажной промышленности.
- Обслуживание задвижки на трубопроводе возможно посредством замены прокладки.
- Корпус из чугуна или высокопрочного чугуна.
- Нож (шибер) из нержавеющей стали (304-304L-316-316L)
- Подходит для установки редуктора, пневмо и электропривода.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Пульпа, вода, сточные воды, вязкие, кристаллизованные среды, порошкообразные среды (цемент и другие), винная и пивоваренная и другие среды пищевой промышленности.

ТЕМПЕРАТУРА
+130 °C

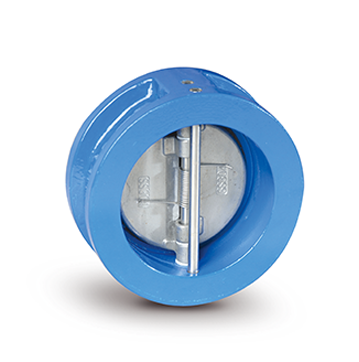

FAF2350 КЛАПАН ОБРАНЫЙ ДВУСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ

СТАНДАРТЫ ПРОИЗВОДСТВА

DN40 – DN400
PN 16
ДИЗАЙН: TS EN 12334
ПРИСОЕДИНЕНИЕ: МЕЖФЛАНЦЕВОЕ TS EN 1092-1 / ISO 7005-1
ФЛАНЕЦ-ФЛАНЕЦ : TS EN 558 Seri 16
Испытание : TS EN 12266-1
МАРКИРОВКА: TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Клапан двустворчатый FAF2350 предназначен для того, чтобы среда, протекающая в технологичной системе не поменяла своего направления.
- Запорным устройством в нём служат две створки, закреплённые на оси находящейся по центру проходного сечения. При перекрытии среды, диск за счет силы пружины опускается на проходное сечение, где посредством уплотнения ЭПДМ достигается 100% герметичность.
- Во время движения потока в системе в определенном направлении, створки под давлением складываются, таким образом диск выходит из проходного сечения и дает проход потоку.
- Устанавливается в горизонтальном и вертикальном положении.
- Корпус изготовлен из чугуна, половинки диска из нержавеющей стали 1.4301-AISI 304. Наружное и внутренне эпоксидное порошковое покрытие.
- Благодаря короткой строительной длине не загромождая систему, клапан легко монтируется между 2 фланцами.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Системы отопления и водоснабжения (горячая и холодная вода, пар), сжатый воздух

ТЕМПЕРАТУРА
+130 °C

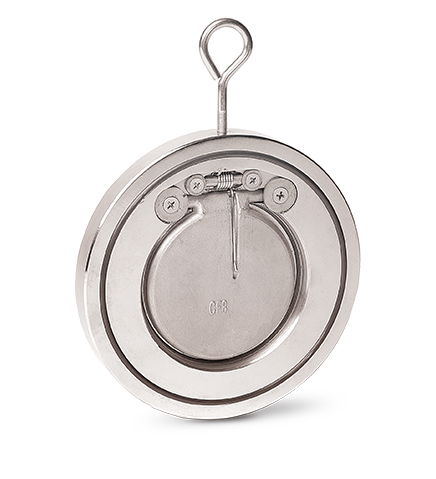

FAF2300 КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ

СТАНДАРТЫ ПРОИЗВОДСТВА

DN25 – DN400
PN 16
ДИЗАЙН : TS EN 14341
ПРИСОЕДИНЕНИЕ: МЕЖФЛАНЦЕВОЕ TS EN 1092-1 / ISO 7005-1
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 97
Испытание: TS EN 12266-1
МАРКИРОВКА: TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Клапан обратный поворотный межфланцевый FAF2300 предназначен для того, чтобы среда, протекающая в технологической системе не поменяла своего направления.
- Запорным элементом служит диск, закреплённый на оси находящейся вне проходного сечения.
- Во время движения потока в системе в определенном направлении, диск выходит из проходного сечения и дает проход среде.
- При перекрытии среды, диск за счет силы пружины опускается на проходное сечение, где посредством уплотнения ЭПДМ достигается 100% герметичность.
- Благодаря короткой строительной длине и направляющему крюку на корпусе, клапан легко монтируется между 2 фланцами.
- Корпус клапана производится из стали с гальванопокрытием (FAF2330) или нержавеющей стали (FAF2300). Диск из нержавеющей стали 1.4301-AISI 304.
- Используется в горизонтальном и вертикальном положении.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Системы отопления и водоснабжения (горячая и холодная вода, пар), сжатый воздух

ТЕМПЕРАТУРА
+130 °C

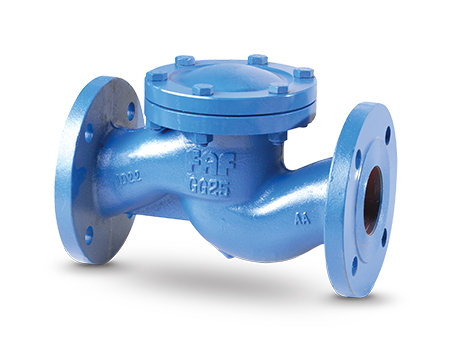

Клапан обратный фланцевый FAF2250

СТАНДАРТЫ ПРОИЗВОДСТВА

DN15–DN250
PN 16
ДИЗАЙН: TS EN 12334
ПРИСОЕДИНЕНИЕ: Фланцевый TS EN 1092-2 / ISO 7005-2
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 1 / DIN 3202 F1
Испытание: TS EN 12266-1
МАРКИРОВКА: TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Клапан обратный фланцевый FAF2250 предназначен для предотвращения в трубопроводах обратных потоков рабочей среды и гидроударов.
- Клапан обратный фланцевый характеризуется особенностью пропускания рабочей среды только в одном направлении и использует для крепления фланцевое соединение.
- В закрытом положении движением внутренней среды автоматически открывается, при снижении давления в системе закрывается силой пружины.
- Благодаря пружине, обеспечивающей 100% герметичность, клапан может быть использован как в вертикальном, так и в горизонтальном положении.
- Корпус изготовлен из чугуна, диск из нержавеющей стали, уплотнение из графита.
- В стандартном исполнении покрыт эпоксидной краской. По заказу клиента возможно покрытие эпоксидной порошковой краской.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Системы отопления и водоснабжения (горячая и холодная вода, пар), химические жидкости.

ТЕМПЕРАТУРА
+200 °C

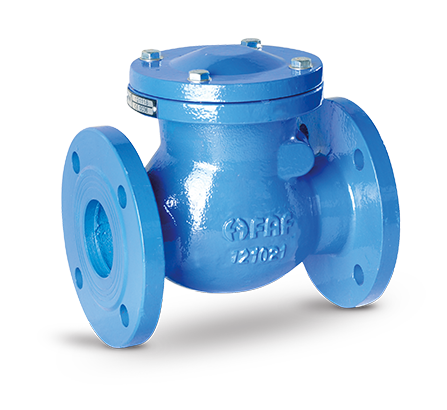

FAF2270 ОБРАТНЫЙ КЛАПАН

СТАНДАРТЫ ПРОИЗВОДСТВА

DN50 – DN300
PN16
ДИЗАЙН: TS EN 12334
ПРИСОЕДИНЕНИЕ: Фланцевый TS EN 1092-2 / ISO 7005-2
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 48 / DIN 3202 F6
Испытание: TS EN 12266-1
МАРКИРОВКА : TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Обратный клапан FAF2270 предназначен для того, чтобы среда, протекающая в технологической системе не поменяла своего направления.
- Диск, прикрепленный к корпусу, находится в проходном сечении потока.
- Во время движения в системе потока в определенном направлении, диск выходит из проходного сечения и дает ему проход
- При перекрытии среды, диск под давлением своего веса опускается, и дает 100% гарантию герметичности.
- Корпус и диск изготовлены из чугуна, уплотнительные поверхности из латуни.
- Более низкий уровень потери давления по сравнению с другими клапанами.
- Покрыт эпоксидной порошковой краской.

ОБЛАСТЬПРИМЕНЕНИЯ

Системы отопления и водоснабжения (горячая и холодная вода, пар), химические жидкости.

ТЕМПЕРАТУРА
+200 °C

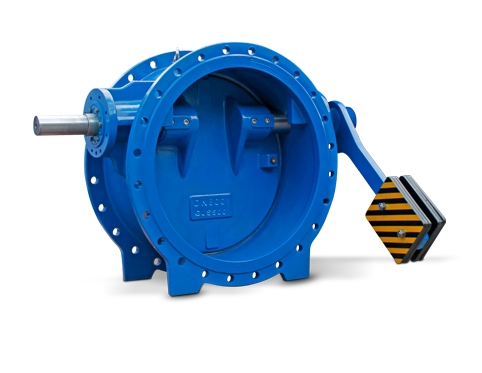

FAF2280 КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ФЛАНЦЕВЫЙ

СТАНДАРТЫ ПРОИЗВОДСТВА

DN200 – DN1600
PN10-16
ДИЗАЙН: TS EN 12334
ПРИСОЕДИНЕНИЕ: Фланцевый TS EN 1092-2 / ISO 7005-2
ФЛАНЕЦ-ФЛАНЕЦ: TS EN 558 Seri 14 / DIN 3202 F4
Испытание: TS EN 12266-1
МАРКИРОВКА: TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- Обратный клапан с наклонным седлом FAF2280 предназначен для того, чтобы среда, протекающая в технологической системе не поменяла своего направления.
- Во время движения в системе потока в определенном направлении, диск выходит из проходного сечения и дает проход среде.
- При перекрытии среды, диск под давлением своего веса опускается, и дает 100% гарантию герметичности.
- Корпус и диск изготовлены из чугуна, уплотнительные поверхности из нержавеющей стали.
- В соответствии с проектными требованиямик гидравлическим механизмам,возможна комплектация с гидравлическим амортизационным устройством закрытия диска.Благодаря амортизационному устройству клапан закрывается медленнее. Требуемое время закрытия может быть отрегулировано посредством регулировочного клапана. Минимизация гидравлических ударов и более безопасная эксплуатация.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Системы отопления и водоснабжения (горячая и холодная вода, пар), химические жидкости.

ТЕМПЕРАТУРА
+200 °C

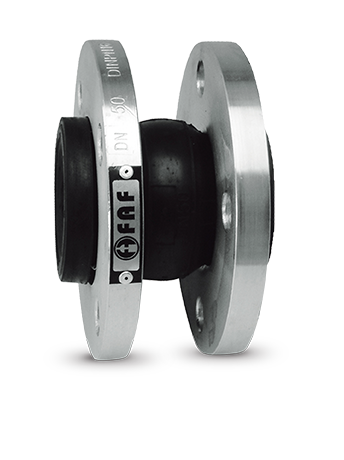

FAF5050 КОМПЕНСАТОР (ГИБКАЯ ВСТАВКА)

СТАНДАРТЫ ПРОИЗВОДСТВА

DN25
PN 10-16
ДИЗАЙН : TS 10879 / DIN 30680
End Connection: Фланцевый TS EN 1092-1 / ISO 7005-1
ФЛАНЕЦ-ФЛАНЕЦ: TS 10879
Испытание: TS 10879
МАРКИРОВКА : TS 10879 / TS EN 19

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Компенсатор FAF5050 устанавливается вблизи элементов трубопроводов, генерирующих вибрацию (таких как насосы) для поглощения вибрации и защиты системы.

- Защищает трубопровод от нагрузок, возникающих при изменении температуры, когда система удлиняется при нагревании или укорачивается при охлаждении.
- Компенсирует осевые, боковые и угловые смещения.
- Способствует поглошению в системе гидравлических ударов.
- Не требуется дополнительное уплотнение при монтаже.
- Подвижные фланцы облегчают монтаж.
- Стандартное производство из ЭПДМ, по запросу клиента возможно индивидуальное производство из НБР.
- Фланцы могут поставляться с различными классами давления.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Горячая, холодная вода, промышленное применение.

ТЕМПЕРАТУРА
-40, +130 °C
