ABRA Задвижки

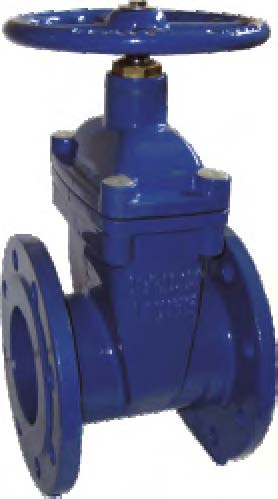

Задвижка с обрезиненным клином фланцевая чугунная DN(Ду) 40 - 600 (1 1/2"-24") Серия ABRA A40-16. Строительная длина ГОСТ 3706-93 (ряд 3), DIN3202 F4, EN558-1 GR (серия) 14. Штурвал / маховик. Задвижки чугунные Ду40-150 PN(Ру) 10/16; Ду200-600 PN(Ру)16.

Задвижки ABRA для стальных труб .
Задвижки ABRA ((по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, Hawle, AVK и др.) для чугунных труб.
Задвижки ABRA для полиэтиленовых ПЭ, ПНД труб.
Строительная длина DIN3202 F4 = EN558-1 GR (серия) 14.
Штурвал / маховик. Код серии ABRA A40-16.

Полностью обрезиненный клин. Наличие направляющих профилей на клине и корпусе задвижки для улучшения плавности скольжения и защиты от перекоса. Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации.

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Подробнее про водоснабжение (здесь), а про теплоснабжение (здесь). Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:
- воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной,газированной воде и т.п.
- стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
- стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
- техническому воздуху и т.д.

Задвижки чугунные ABRA, по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
Полнопроходная конструкция позволяет использовать данные задвижки чугунные ABRA ( По строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) даже в системах канализации.
Конструкция клиновой задвижки ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) обеспечивает при необходимости полную разборность.
Очевидно, что задвижка чугунная клиновая ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) с обрезиненным клином допускает возможность подачи среды в любом направлении.

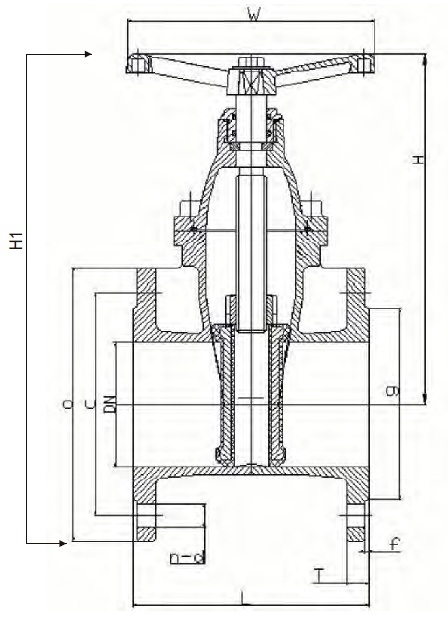

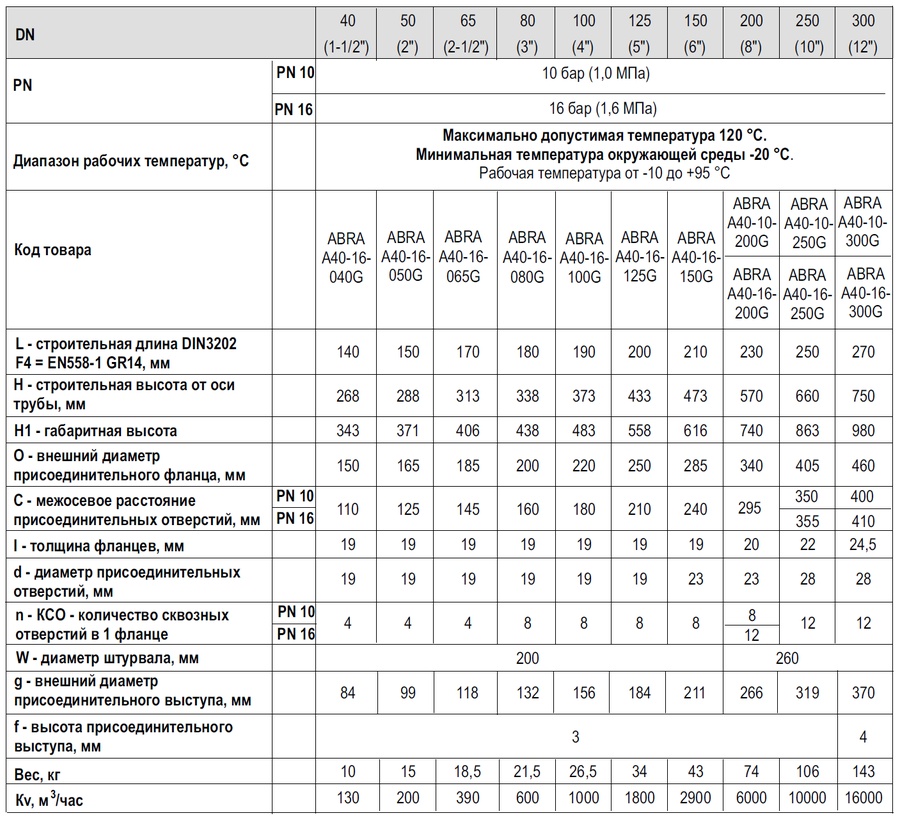

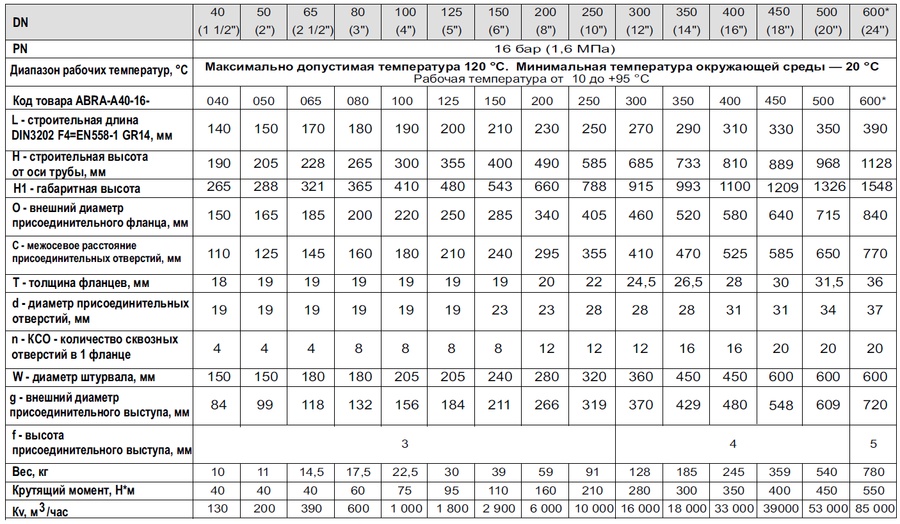

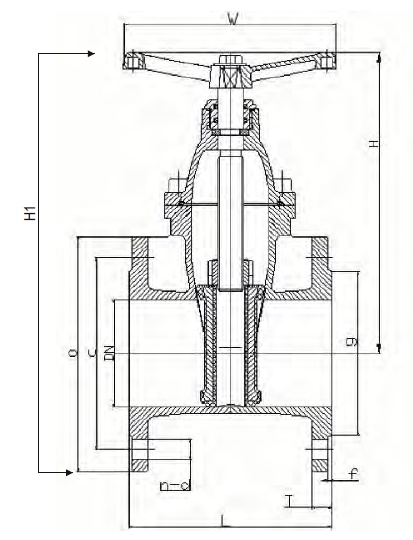

Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-16 Ду40-150 Ру 10/16, Ду200-600 Ру16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

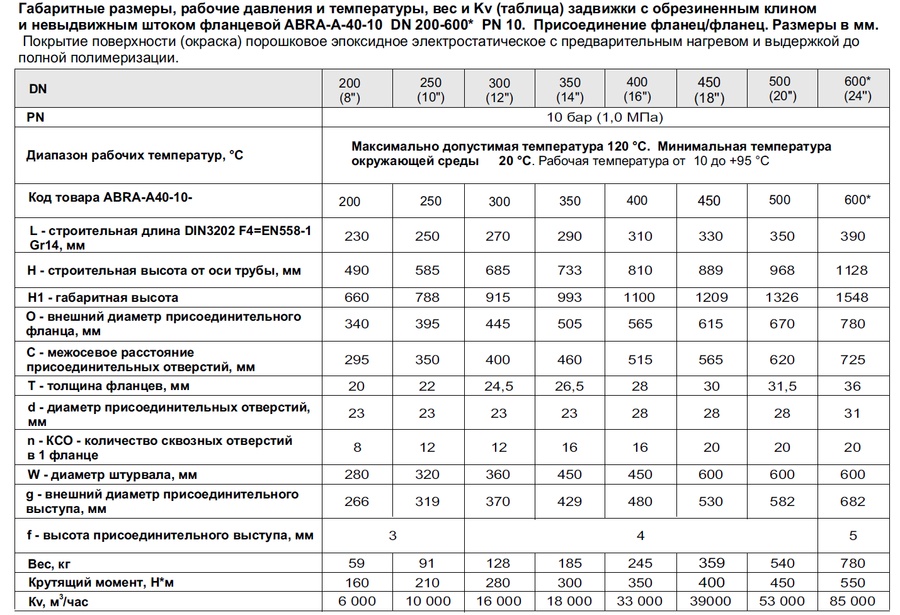

PN10 DN40-600 со штурвалом. Задвижка с обрезиненным клином фланцевая чугунная Ду 200-600 Ру 10 ABRA A40-10 F4 со штурвалом.

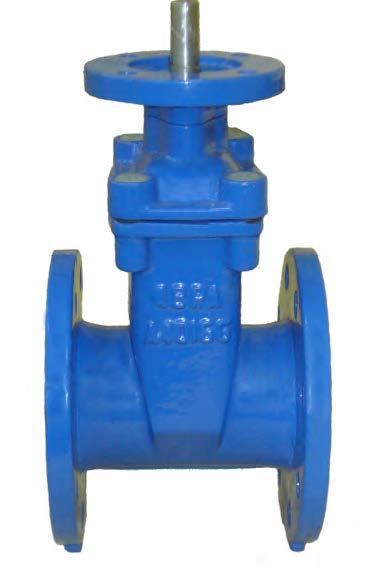

Задвижка с обрезиненным клином фланцевая чугунная Ду 040-900 Ру10/16 ABRA A40-10(16)-BS F4 под установку редуктора или электропривода. PN10/16 DN40-900 с голым штоком.

Конструктивные решения и стабильное качество производства обеспечивает задвижкам ABRA-A40 самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544). Испытано в соответствии с ГОСТ 33257 и ГОСТ Р 53402 "Арматура трубопроводная. Методы контроля и испытаний". Полностью обрезиненный клин. Наличие направляющих профилей на клине и корпусе задвижки для улучшения плавности скольжения и защиты от перекоса. Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Внимание! Данный тип задвижек является запорной арматурой и не предназначен для использования в системах непрерывного (аналогового) или ступенчатого (релейного) регулирования / распределения. Это означает, что среднее число циклов работы открыто/закрыто в сутки не должно превышать двух (60 в месяц).

Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации.
Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.
Задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.

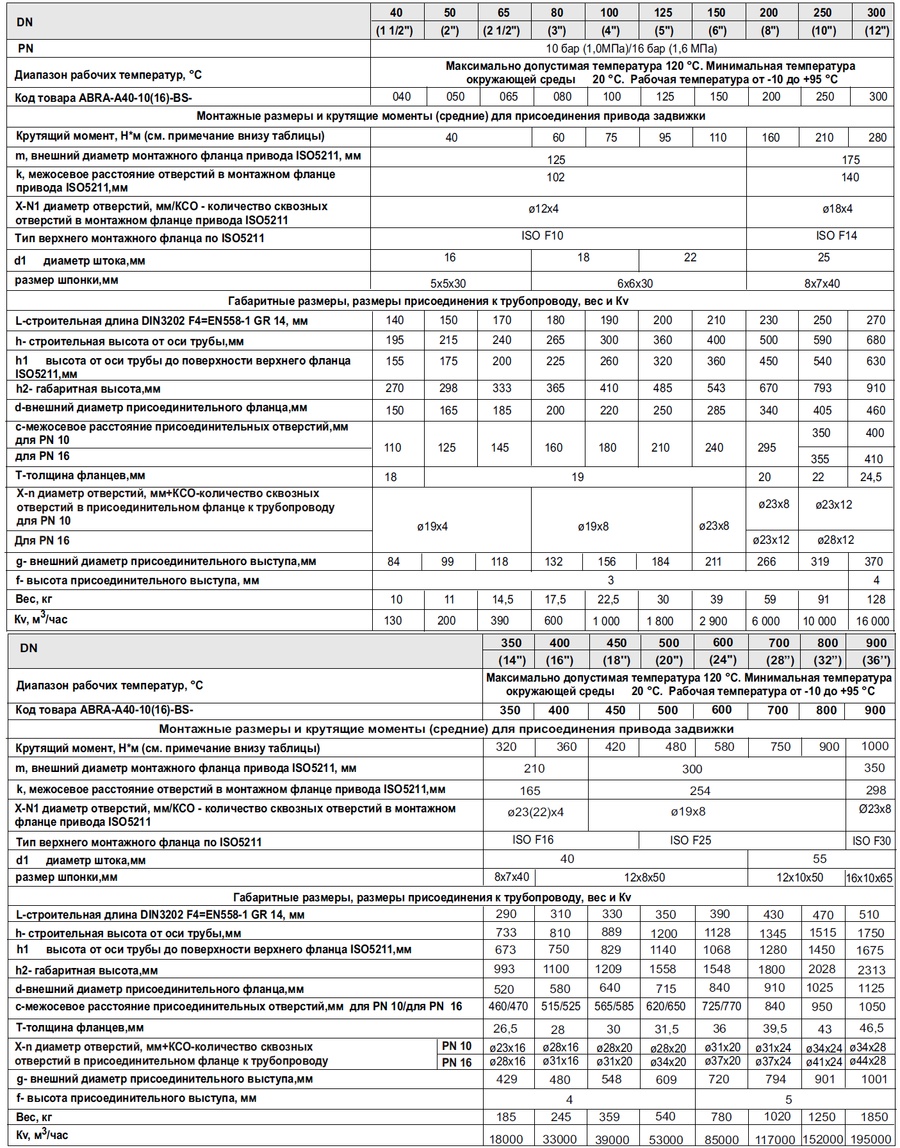

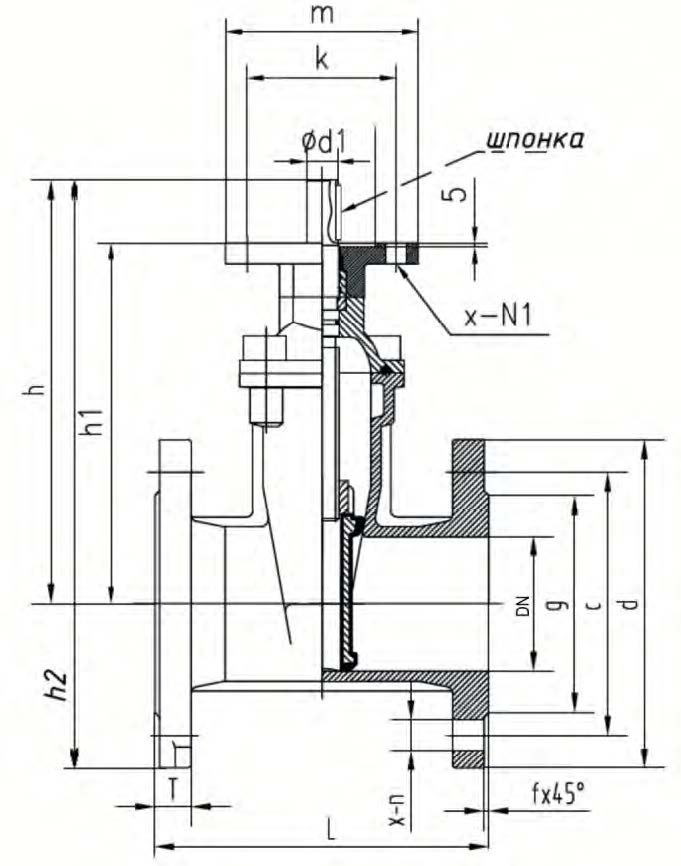

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10(16)-BS Ду 040-900 Ру 10/16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

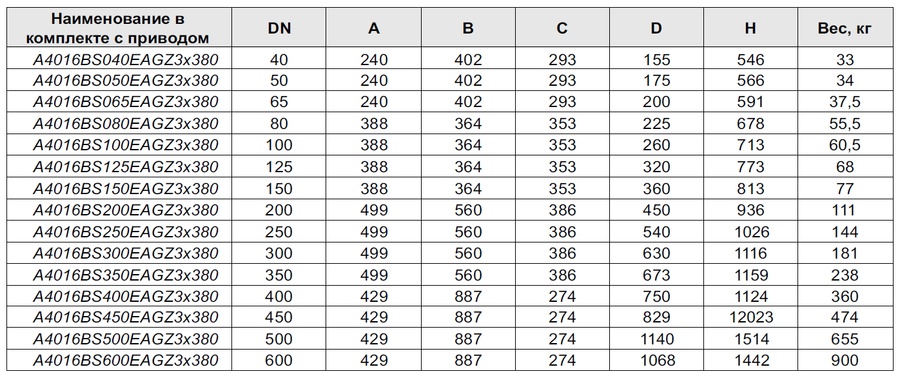

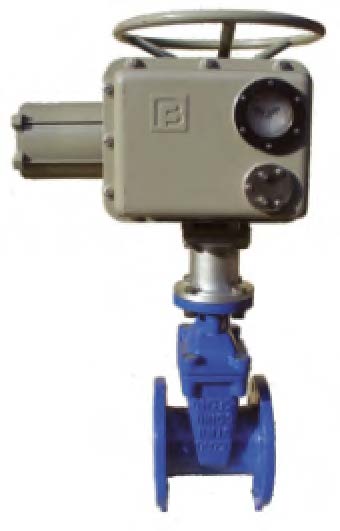

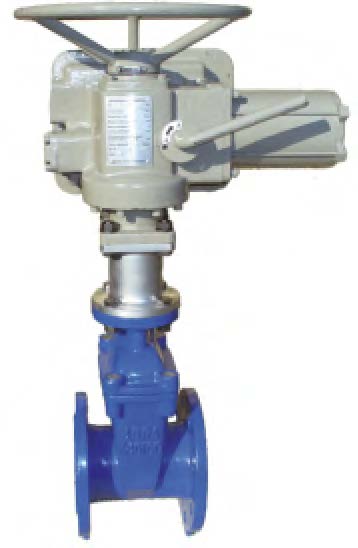

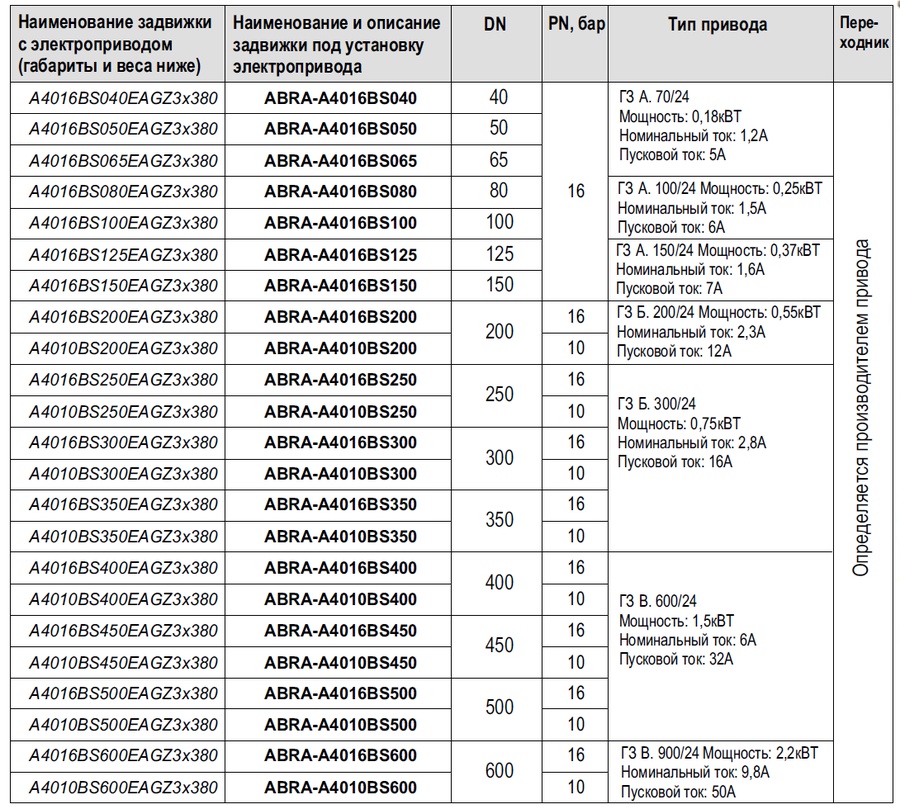

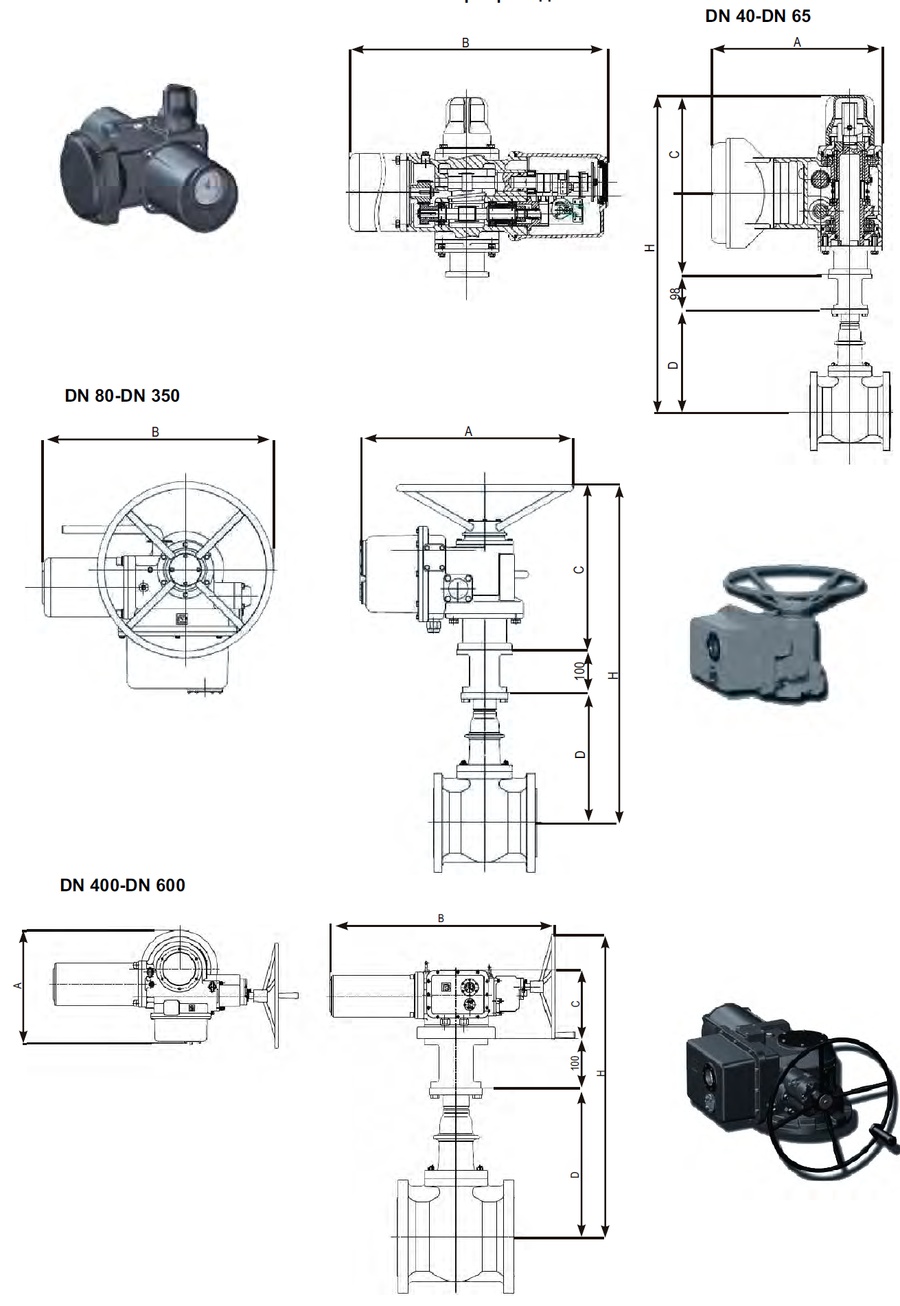

Задвижки клиновые с обрезиненным клином Ду 040-600 ABRA A40-10(16)-BSXXXEA F4 с электроприводами.PN10/16 DN40-600 с электроприводом.

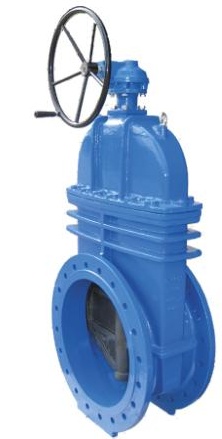

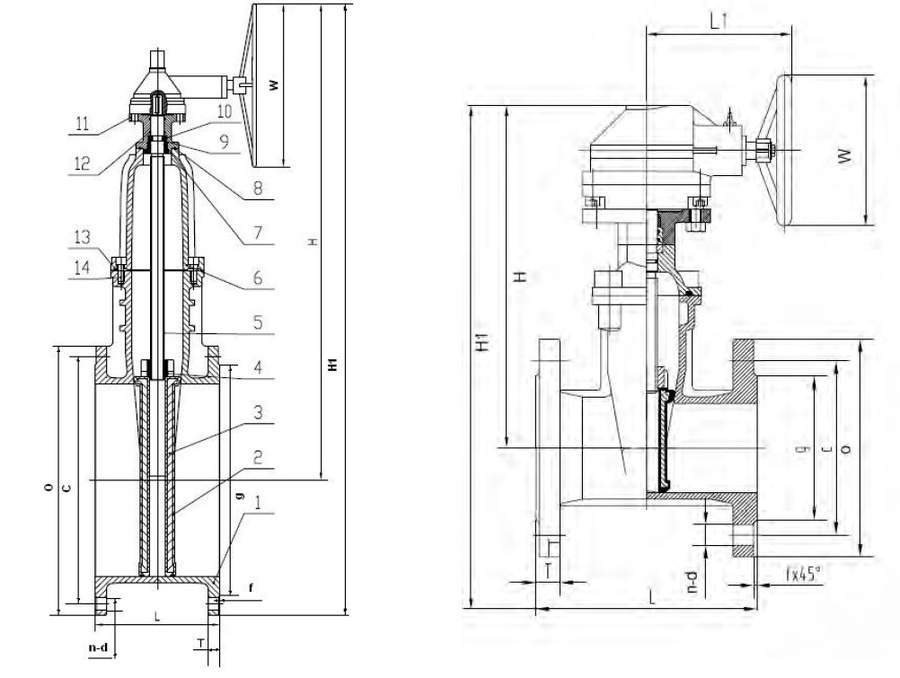

Задвижка с обрезиненным клином фланцевая чугунная Ду 40-900 Ру 10 ABRA A40-10XXXG F4 с редуктором. PN10 DN40-900

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Подробнее про водоснабжение (здесь), а про теплоснабжение (здесь). Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки с обрезиненным клином ABRA обладают отличной химической устойчивостью к:
- воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
- стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
- стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
- техническому воздуху и т.д.

Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.

Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации.
Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.
Очевидно, что задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.

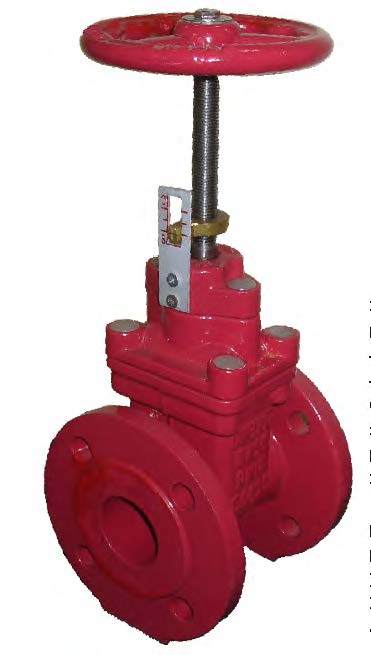

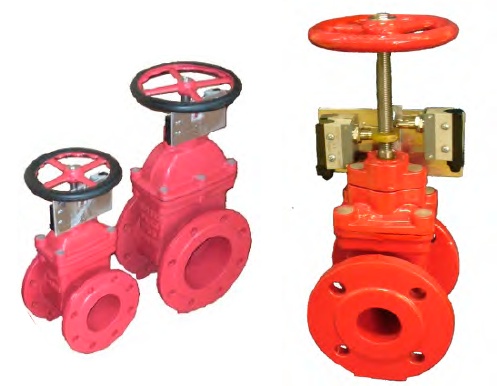

Задвижка пожарная с обрезиненным клином фланцевая чугунная Ду 040-600 Ру10/16 ABRA A40-10(16)-i, F4 со штурвалом. PN10/16 DN40-600 пожарная с индикатором положения.

Задвижка ABRA-A4010(16)GiXXX разработана в полном соответствии с нормами пожарной безопасности. В частности, задвижка ABRA40XXID удовлетворяет требованиям, оговоренным в пункте 4.8 нормативного документа "Установки пожаротушения и сигнализации. Нормы и правила проектирования" (НПБ 88-2001). Этот пункт гласит следующее: "Тип запорной арматуры (задвижки), используемой в установках пожаротушения, должен обеспечивать визуальный контроль её состояния (положение "закрыто", положение "открыто")".
Кроме того, задвижки типа ABRA-A4010(16)GiXXX соответствуют нормам, установленным в пункте 23.3.9 нормативного документа "Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний" (НПБ 83-99). В этом пункте говорится следующее: "При осмотре задвижек, затворов, кранов должна быть обеспечена возможность визуального контроля состояния данного запорного устройства: в открытом или закрытом положении. Задвижки, затворы, краны должны быть снабжены указателями (стрелками) и/или надписями: "Открыто" – "Закрыто"".
Тест на герметичность: 17,6 бар, тест на прочность корпуса 24 бар по воде для Ру16 и 11 бар / 15 бар по воде для Ру10

Основные области применения таких задвижек -для трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Подробнее про водоснабжение (здесь), а про теплоснабжение (здесь). Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки с обрезиненным клином ABRA обладают отличной химической устойчивостью к:
воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
техническому воздуху и т.д.

Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.

Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации.
Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.
Задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.
Индикатор положения клина (запорного диска) задвижки позволет визуально контролировать состояния "открыто" и "закрыто" задвижки

Задвижки шиберные (затворы ножевые) ABRA-KV-01 со штурвалом невыдвижной шток (NRS). PN10 и PN16, DN050-600, GGG40/SS304/EPDM двусторонние.

Основные области применения таких задвижек - для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте "полностью открыто / полностью закрыто" и ни в коем случае не для дозирования) и многое другое

Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток.

Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые "застойные зоны". Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность.

Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде.

Задвижка шиберная (затвор ножевой) ABRA-KV-01 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-01 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой.

Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-01 управляется штурвалом с невыдвижным штоком.

Задвижки проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

В качестве основных преимуществ использования наших задвижек шиберных (затворов ножевых) следует упомянуть :

- класс герметичности А (наилучший), малый вес и габаритный размер, малая строительная длина
- оптимальную цену приобретения, низкую стоимость установки и обслуживания, герметичное перекрытие потока в обоих направлениях
- малое гидравлическое сопротивление задвижек шиберных ABRA обеспечивает великолепные гидравлические характеристики
- задвижка шиберная ABRA - это запорная трубопроводная арматура с минимальной практически достижимой строительной длиной
- высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики
- конструкция задвижки ABRA обеспечивает при необходимости полную разборность
- задвижка шиберная ABRA-KV-01 допускает возможность подачи среды в любом направлении.
