Клапаны предохранительные 17с28нж, 17с6нж, 17с7нж

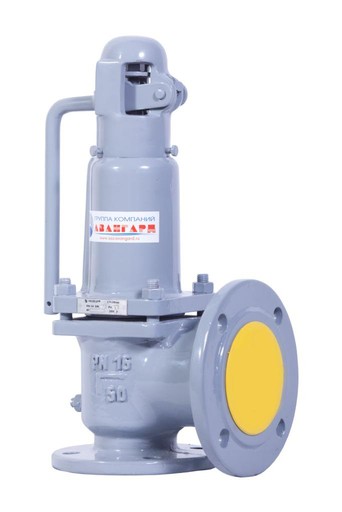

17с28нж - клапан предохранительный полноподъемный пружинный фланцевый PN1,6МПа
 | Назначение Клапан 17с28нж предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления. Клапан 17с28нж негерметичен по отношению к внешней среде. Код ОКП 374250 Изготовление и поставка по ТУ 3742-003-22294686-2007 Сертификат соответствия требованиям ТР о безопасности машин и оборудования №С-RU.МП07.В.00006 Разрешение на применение №РРС 00-31133 |
Материал основных деталей
- Корпус, крышка, колпак - Сталь 25Л ГОСТ977
- Диск, седло, шток - Сталь 20Х13 ГОСТ5632
- Уплотнение в затворе - «металл по металлу»
- Пружина - Сталь 50ХФА ГОСТ14959
| Диаметр номинальный на входе DN, мм | 50 | 80 |
| Давление номинальное на входе PN, МПа (кгс/см2) | 1,6 (16) | |
| Диаметр номинальный на выходе Dвых, мм | 80 | 100 |
| Давление номинальное выходного фланца PNвых, МПа (кгс/см2) | 0,6 (6) | |
| Площадь сечения седла Fc, мм2 | 491 | 1256 |
| Ход штока при максимальном подъеме диска над седлом h, мм | 8 | 13 |
| Коэффициент расхода α, не менее | Для газообразных сред - 0,8 | |
| для жидких сред - 0,5 | ||
| Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона | 0,05-0,15 (0,5-1,5) - 0 | |
| 0,15-0,35 (1,5-3,5) - 1 | ||
| 0,35-0,70 (3,5-7,0) - 2 | ||
| 0,70-1,00 (7-10) - 3 | ||
| 1,00-1,60 (10-16) - 4 | ||
| Давление начала открытия Рно, МПа (кгс/см2) | 1,05Рн | |
| Давление полного открытия Рпо, МПа (кгс/см2) | Рн+0,05 для Рн<=0,3МПа | |
| 1,15Рн для Рн>0,3МПа | ||
| Давление закрытия Рз, МПа (кгс/см2) | >=0,8Рн | |
| Допустимая протечка в затворе, см3/мин | Для воздуха | |
| 5 | 10 | |
| Для воды | ||
| 1 | 2 | |
| Рабочая среда | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух) | |
| Температура рабочей среды Т, oС | от минус 40 до 425 | |
| Температура окружающей среды, oС | от минус 40 до 40 | |
| Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815 | входного – исп. 1 ряд 2 на условное давление PN 1,6МПа, | |
| выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа | ||
| Масса, кг | 17,5 | 26,5 |

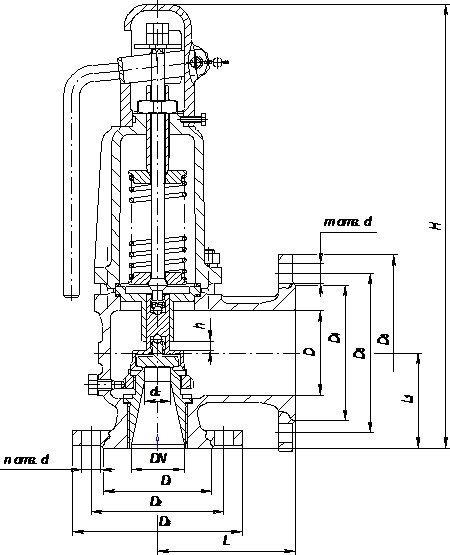

| DN | D1 | D2 | D3 | D | D4 | D5 | D6 | L | L1 | H | dc | n | m | d |
| 50 | 102 | 125 | 160 | 80 | 128 | 150 | 185 | 130 | 90 | 420 | 25 | 4 | 4 | 18 |
| 80 | 133 | 160 | 195 | 100 | 148 | 170 | 205 | 150 | 135 | 510 | 40 | 8 |
Гарантии
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 11 лет.
Наработка на отказ – 150 циклов.
Структура условного обозначения
Структура условного обозначения при заказе должна содержать таблицу фигур, номинальное давление (PN, кгс/см2), диаметр условного прохода (DN, мм), давление настройки пружины (Рн, кгс/см2) и (или) диапазон настройки (кгс/см2):
17с28нж, PN16, DN50, Рн3 (1,5-3,5)
17с28нж, PN16, DN80, Рн8 (7-10)

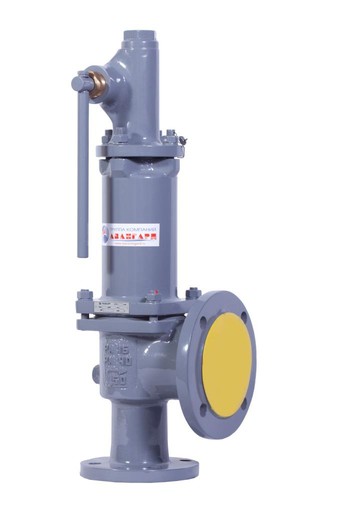

17с6нж, 17с7нж, 17с13нж, 17с17нж - клапан предохранительный полноподъемный пружинный фланцевый 17лс6(7)нж, 17нж6(7)нж, 17лс17(13)нж, 17нж17(13)нж PN1,6МПа
Назначение
Клапаны 17с6нж, 17с7нж, 17с13нж, 17с17нж предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления.
Клапаны 17с6нж, 17с7нж, 17с13нж, 17с17нж герметичны по отношению к внешней среде.
Код ОКП
374250
Изготовление и поставка по ТУ
3742-005-22294686-2009
Сертификат соответствия
№РОСС RU.МП07.В00425
Разрешение на применение
№ РРС 00-35227
Материал основных деталей
| Наименование детали | Материальное исполнение | ||
| с | лс | нж | |
| Корпус, крышка, колпак | Сталь 25Л ГОСТ977 | Сталь 20ГЛ ГОСТ21357 | Сталь 12Х18Н9ТЛ |
| Золотник, седло | Сталь 20Х13 ГОСТ5632 | Сталь 12Х1810Т ГОСТ5632 | |
| Наплавка уплотнений затвора | - | ЦН-12М | |
| Шток, перегородка | Сталь 20Х13 ГОСТ5632 | Сталь 12Х18Н10Т ГОСТ5632 | |
| Пружина | Сталь 50ХФА ГОСТ14959 | ||
| Показатели назначения | |||
| Наименование параметра | Материальное исполнение | ||
| с | лс | нж | |
| Климатическое исполнение по ГОСТ15150 | |||
| У1 | ХЛ1 | УХЛ1 | |
| Рабочая среда | Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год | Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год | Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции,нефтехимические и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год |
| Температура рабочей среды, oС | От минус 40 до 425 | От минус 60 до 425 | От минус 60 до 560 |
| Температура окружающей среды, oС | От минус 40 до 40 | От минус 60 до 40 | От минус 60 до 40 |
Технические характеристики
| Таблица фигур | 17с6нж, 17лс6нж, 17нж6нж – с узлом ручного подрыва | 17с/лс/нж17нж, | ||||
| 17с7нж, 17лс7нж, 17нж7нж – без узла ручного подрыва | 17с/лс/нж13нж | |||||
| Диаметр номинальный на входе DN, мм | 50 | 80 | 100 | 150 | 200 | |
| Давление номинальное на входе PN, МПа (кгс/см2) | 1,6 (16) | |||||
| Диаметр номинальный на выходе DN1, мм | 80 | 100 | 150 | 200 | 300 | |
| Давление номинальное выходного фланца PN1, МПа (кгс/см2) | 0,6 (6) | 1,6 (16) | 0,6 (6) | |||
| Площадь сечения седла Fc, мм2 | 855 | 1256 | 1809 | 4416 | 15828 | |
| Ход штока при максимальном подъеме золотника над седлом h, мм | 15 | 20 | 25 | |||
| Коэффициент расхода (альфа), не менее: | 0,8 | 0,8 | 0,5 | |||
| для газообразных сред | 0,5 | 0,4 | 0,3 | |||
| для жидких сред | ||||||
| Диапазон давлений настройки пружины Рн, кгс/см2, и условное обозначение диапазона | 0,5-1,2 - 10 | 0,5-1,2 - 30 | 0,5-1 - 50 | 0,5-1,5 - 70 | 0,5-1 - 72 | |
| 1,2-2,5 - 11 | 1,2-3 - 31 | 0,8-1,6 - 51 | 1,5-3 - 71 | 1-2 - 73 | ||
| 2,5-4 - 12 | 3-5 - 32 | 1,5-3 - 52 | 3-5 - 72 | 2-3 - 74 | ||
| 4-8 - 13 | 5-8 - 33 | 2,5-4,5 - 53 | 5-8 - 73 | 3-5 - 75 | ||
| 8-16 - 14 | 8-16 - 34 | 4,5-8,5 - 54 | 8-12 - 74 | 5-7 - 76 | ||
| 8-16 - 55 | 12-16 - 75 | 7-9 - 77 | ||||
| 9-12 - 78 | ||||||
| 12-16 - 79 | ||||||
| Давление начала открытия Рно | 1,05Рн | |||||
| Давление полного открытия Рпо, МПа (кгс/см2) | Рн+0,05 (0,5) для Рн<=0,3МПа | |||||
| 1,15Рн для Рн>0,3МПа | ||||||
| Давление закрытия | Рз ?0,8Рн | |||||
| Допустимая протечка в затворе, см3/мин | 5 | 10 | 15 | 20 | ||
| Рабочая среда | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух, жидкие нефтепродукты, масляные фракции) | |||||
| Температура рабочей среды Т, oС | -40…+425 | |||||
| Температура окружающей среды, oС | -40…+40 | |||||
| Присоединит. размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815 | входного – исп. 1 ряд 2 на условное давление PN 1,6МПа, | |||||
| выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа | ||||||
| Масса, кг | с узлом ручного подрыва | 27 | 40 | 63 | 94 | 180 |
| без узла ручного подрыва | 25 | 38 | 61 | 91 | 175 | |

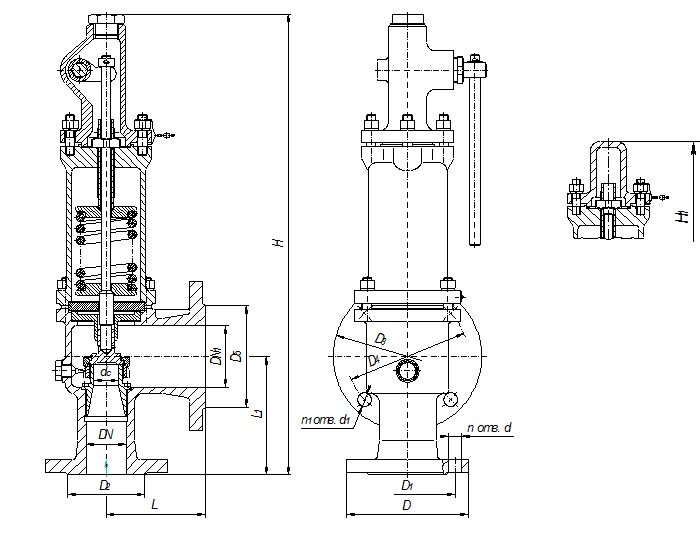

Габаритные и присоединительные размеры
| DN | D | D1 | D2 | DN1 | D3 | D4 | D5 | L | L1 | H | Н1 | dc | n | d | n1 | d1 |
| 50 | 160 | 125 | 102 | 80 | 185 | 150 | 128 | 130 | 155 | 603 | 530 | 33 | 4 | 18 | 4 | 18 |
| 80 | 195 | 160 | 133 | 100 | 205 | 170 | 148 | 150 | 175 | 680 | 605 | 40 | ||||
| 100 | 215 | 180 | 158 | 150 | 280 | 240 | 212 | 160 | 200 | 788 | 715 | 48 | 8 | 8 | 22 | |
| 150 | 280 | 240 | 212 | 200 | 315 | 280 | 258 | 205 | 245 | 925 | 850 | 75 | 22 | 18 | ||
| 200 | 335 | 295 | 268 | 300 | 435 | 395 | 365 | 280 | 320 | 1060 | 985 | 142 | 12 | 12 | 22 |
Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 15 лет.
Наработка на отказ – 180 циклов.
Структура условного обозначения
Структура условного обозначения при заказе должна содержать таблицу фигур, номинальное давление (PN, кгс/см2), диаметр условного прохода (DN, мм), давление настройки пружины (Рн, кгс/см2) и (или) диапазон настройки (кгс/см2):
17с6нж, PN16, DN50, Рн3 (2,5-4)
17с7нж, PN16, DN80, Рн6 (5-8)
17с17нж, PN16, DN200, Pн10 (9-12)
