Промышленные фильтры

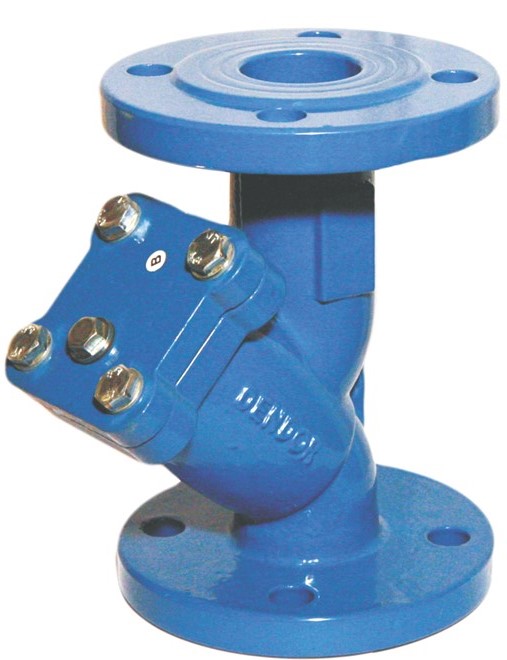

Одним из актуальных направлений производства является изготовление фильтров для воды. Сетчатый фильтр производства Dendor находит широкое применение в системах водо- и теплоснабжения на хозяйственных и промышленных объектах.

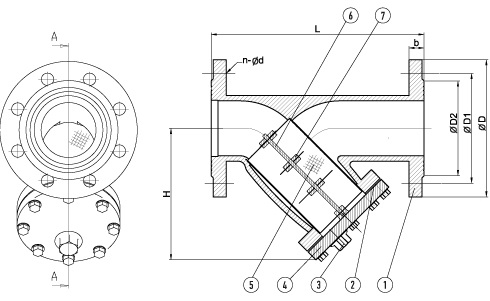

 | DN 40-400 PN 16 T раб от −25°C до +150°C T макс +180°C | тип 021Y | |
 | |||
| 1 | корпус | чугун |
| 2 | уплотнение крышки | металлографит |
| 3 | сливная пробка | углеродистая сталь |
| 4 | крышка | чугун |
| 5 | сетка | нержавеющая сталь |
| 6 | стержень | нержавеющая сталь |
| 7 | вставки | магнит |

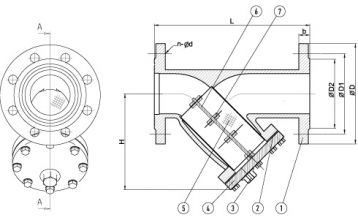

Размеры фильтра для воды с магнитной вставкой
| DN | L | ØD | ØD1 | n-Ød | H | b |
| DN 40 | 200 | 150 | 110 | 4-18 | 126 | 16 |
| DN 50 | 230 | 165 | 125 | 4-18 | 154 | 16 |
| DN 65 | 290 | 185 | 145 | 4-18 | 184 | 17-05 |
| DN 80 | 310 | 200 | 160 | 4-18 | 208 | 19 |
| DN 100 | 350 | 220 | 180 | 4-18 | 240 | 22 |
| DN 125 | 400 | 250 | 210 | 4-18 | 280 | 23 |
| DN 150 | 480 | 285 | 240 | 8-22 | 325 | 23 |
| DN 200 | 600 | 340 | 295 | 8-22 | 400 | 25 |
| DN 250 | 730 | 405 | 355 | 12-22 | 485 | 25 |
| DN 300 | 850 | 460 | 410 | 12-26 | 565 | 29 |
| DN 350 | 980 | 520 | 470 | 16-27 | 640 | 30 |
| DN 400 | 1100 | 580 | 525 | 16-30 | 700 | 35 |
Примечание
Фильтр сетчатый предназначен для улавливания стойких механических примесей в трубопроводных системах тепло и водоснабжения, пищевой. химической и других областях промышленности. Встроенная магнитная вставка позволяет улавливать ферромагнетики.
Основные материалы конструкции
- Фильтрующий элемент - сетка из нержавеющей стали и стержень с магнитами
- Уплотнение крышки - металлографит
- Корпус - чугун GGG40 с термообработанным эпоксидным покрытием
Защита от коррозии
Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет фильтр от коррозии
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, пар, гликольные смеси и т.п.
Тип присоединения
Фланцевое
Присоеденительные размеры фланцев по ГОСТу
Ру 10 и Ру 16 по ГОСТу 12815-80
Класс герметичности
А по ГОСТ 9544-2005
Конструктивное исполнение
Магнитная вставка
Магнитный фланцевый фильтр грубой очистки воды задерживает крупные металлические включения, в том числе ферромагнетики. Он очищает воду от осколков труб, промышленной металлической стружки и других технологических загрязнителей. Грубый фильтр для воды позволяет эффективно очищать воду от крупных абразивных частиц. Таким образом, используя фильтр грубой очистки, удаётся избежать преждевременного износа насосов и агрегатов, имеющих дело с водой, а также всей трубопроводной арматуры.
