Каталог Трубопроводная арматура Задвижки чугунные Dendor

Задвижки чугунные Dendor



Чугунная задвижка представляет собой надежный вид запорной арматуры, поскольку она обеспечивает полное перекрывание трубопровода. В отличие от других типов запирающих элементов, у нее есть только два рабочих положения:«открыто» и «закрыто». В связи с этим, существуют определенные ограничения при монтаже. В частности, устанавливаться чугунная фланцевая задвижка может лишь в тех системах, где не нужна точная регулировка потока рабочей среды.

Самая распространенная конструкция такого элемента трубопровода – клиновая задвижка. Задвижка с обрезиненным клином проста в производстве, поэтому является более доступной по цене, чем более сложные запорные системы. Вместе с тем, чугунная задвижка с обрезиненным клином достаточно надёжно перекрывает движение потока среды в трубопроводе. В каталоге продукции DENDOR вы также найдете множество клиновых запорных элементов для трубопровода, в частности:

  • Промышленная фланцевая задвижка;
  • Арматура с электроприводом для дистанционного управления перекрывания трубы (задвижка под электропривод);
  • Оборудование, способное работать при высоких температурах (до +150°C).

Помимо клиновых задвижек в каталоге DENDOR есть шиберные задвижки, иначе их называют ножевые. Они хорошо применяются для очистных систем, систем канализации, в горнодобывающей, химической и пищевой промышленности, а также в системах, где в роли рабочей среды выступают вязкие жидкости и сыпучие продукты.

Фланцевая клиновая задвижка

DN 50-800

PN 10 , PN 16

Tраб от -20°C до +120°C

Tмакс +150°C

тип 47GV



  1. Корпус - чугун
  2. Клин - чугун, покрытый EPDM
  3. Гайка шпинделя - бронза
  4. Шпиндель - нержавеющая сталь
  5. Уплотнение крышки - EPDM
  6. Болт - углеродистая сталь
  7. Крышка - чугун
  8. Уплотнение (кольцо) - EPDM
  9. Кольцо - бронза
  10. Уплотнение (кольцо) - EPDM
  11. Уплотнение (кольцо) - EPDM
  12. Втулка - бронза
  13. Уплотнительное кольцо - EPDM
  14. Шайба - углеродистая сталь
  15. Болт - углеродистая сталь
  16. Маховик -  чугун/сталь



Размеры задвижки клиновой

DN L ØD ØD1 ØD2 n-Ød H
PN10 PN16 PN10 PN16
DN 50 150 165 125 125 102 4-18 4-18 250
DN 65 170 185 145 145 122 4-18 4-18 265
DN 80 180 200 160 160 138 8-18 8-18 300
DN 100 190 220 180 180 158 8-18 8-18 350
DN 125 200 250 210 210 188 8-18 8-18410
DN 150 210 285 240 240 212 8-22 8-22450
DN 200 230 340 295 295 268 8-22 12-22550
DN 250 250 405 350 355 320 12-22 12-26 650
DN 300 270 460 400 410 367 12-22 12-26710
DN 350 290 520 460 470 431 16-22 16-26762
DN 400 310 580 515 525 482 16-26 16-30836
DN 450 330 640 565 585 550 20-26 20-30957
DN 500 350 715 620 630 611 20-26 20-331036
DN 600 390 840 725 770 722 20-30 20-361188
DN 700 430 910 840 840 794 24-30 24-301280
DN 800 470 1025 950 950 901 24-33 24-39 1678

Применение

Чугунная задвижка с обрезиненным клином предназначена для полного перекрытия потока рабочей среды и является одним из распространенных типов трубопроводной арматуры устанавливаемой на технологических и магистральных трубопроводах транспортирующих воду.

Основные материалы конструкции

  • Корпус - чугун GGG50 с термообработанным эпоксидным покрытием
  • Клин - чугун GGG50, покрытый EPDM

Защита от коррозии

Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет задвижку от коррозии

Рабочая среда

Воздух, гликольные смеси, морская вода, вода в системах холодного и горячего водоснабжения, питьевая вода, слабоагрессивные жидкости.

Тип присоединения

Фланцевое

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005

Конструктивное исполнение

  • С маховиком (штурвалом)
  • С удлиненным штоком

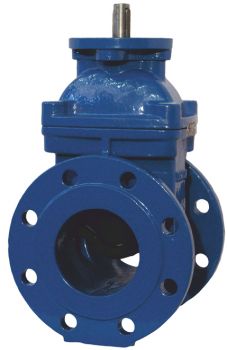

Клиновая задвижка под электропривод

DN 50-800

PN 10 , PN 16

Tраб от -20°C до +120°C

Tмакс +150°C

тип 47GVA




  1. Корпус - чугун
  2. Клин - чугун, покрытый EPDM
  3. Шпиндель - нержавеющая сталь
  4. Гайка шпинделя -  бронза
  5. Уплотнение крышки -  EPDM
  6. Уплотнение (кольцо) - EPDM
  7. Кольцо - бронза
  8. Крышка - чугун
  9. Кольцо - бронза
  10. Уплотнение (кольцо) - EPDM



Размеры задвижки клиновой под электропривод

DN L ØD ØD1 ØD2 L1 b ØE1 ØE Ød1 L2 L3 ØE2 n-Ød2 n-Ød3 h T
DN 50 150 165 125 99 5 19 102 125 18 36 45 71 4-12 4-19 3-5 6
DN 65 170 185 145 118 5 19 102 125 18 36 45 71 4-12 4-19 3-5 6
DN 80 180 200 160 132 5 19 102 125 20 36 45 71 4-12 8-19 3-5 6
DN 100 190 220 180 156 5 19 102 125 180 36 45 71 4-12 8-19 3-5 6
DN 125 200 250 210 184 5 19 102 125 210 36 45 71 4-12 8-19 3-5 6
DN 150 210 285 240 211 5 19 102 125 24 36 45 71 4-12 8-23 3-5 6
DN 200 230 340 295 266 5 20 140 175 28 40 60 100 4-18 8-23 4-5 8
DN 250 250 395 350 319 5 22 140 175 32 40 60 100 4-18 12-23 4-5 8
DN 300 270 445 400 370 5 24.5 140 175 32 40 60 100 4-18 12-23 4-5 8
DN 350 290 505 460 429 5 24.5 140 175 460 50 60 100 4-18 16-23 4-5 12
DN 400 310 565 515 480 5 24.5 140 175 34 50 60 100 4-18 16-28 4-5 12
DN 450 330 615 565 530 5 25.5 140 175 40 63 80 100 4-18 20-28 4-5 12
DN 500 350 670 620 582 5 26.5 165 210 40 63 80 130 4-22 20-28 5-5 12
DN 600 390 780 725 682 5 30 165 210 40 63 80 130 4-22 20-31 5-5 12
DN 700 430 895 840 794 5 32.5 165 210 40 63 80 130 4-22 24-31 5-5 12
DN 800 470 1015 950 901 10 35 254 300 50 70 100 200 8-18 24-34 5-5 14

Применение

Чугунная задвижка с обрезиненным клином предназначена для полного перекрытия потока рабочей среды и является одним из распространенных типов трубопроводной арматуры устанавливаемой на технологических и магистральных трубопроводах транспортирующих воду.

Основные материалы конструкции

  • Корпус - чугун GGG50 с термообработанным эпоксидным покрытием
  • Клин - чугун GGG50, покрытый EPDM

Защита от коррозии

Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет задвижку от коррозии

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.

Тип присоединения

Фланцевое

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005

Конструктивное исполнение

Электропривод

Задвижка шиберная стальная K51GV



DN 50-600

PN 10

Tраб от -20°C до +120°C

Tмакс +150°C

Задвижка шиберная чугунная K21GV



DN 50-300

PN 10

Tраб от -20°C до +120°C

Tмакс +150°C

Задвижка шиберная стальная K10GV

DN 50-300

PN 10

Tраб от -20°C до +120°C

Tмакс +150°C
