Обратные клапаны Dendor

Обратные клапаны Dendor



Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для предотвращения обратного потока среды в трубопроводе. Обратный клапан для воды является автоматическим предохранительным устройством, не допускающим обратного оттока воды при внезапной остановке насоса.

Обратный клапан – фланцевый, проходной, пружинный или поворотный, — является составной частью любой инженерной системы и необходим для предотвращения последствий аварий и неисправностей насосной техники.

Запорный проходной клапан необходим для защиты трубопроводов, насосов и сосудов под давлением. Кроме того, межфланцевый обратный клапан существенно ограничивает течь рабочей среды из системы при разрушении её участка – используется в качестве предохранителя.

Обратные клапаны Dendor: общие технические характеристики

Удобство установки и компактность данного вида арматуры Dendor выражается в простоте монтажа, небольшой строительной длине, малом весе и минимальных потерях давления. Устройство обратных клапанов предполагает установку как в горизонтальном, так и в вертикальном положениях.

Обратные клапаны Dendor Valve Industrial работают в широких температурных диапазонах:

  • Модель 010 С – от -25˚C до +130˚C;
  • Модель 012 F – от -10˚C до +110˚C;
  • Модель 008 С – от -40˚C до +130˚C.

Перед установкой той или иной модели обратного клапана необходимо обращать особое внимание на направление потока среды в трубопроводе – в какую сторону клапан пропускает воду, а в какую – нет.

В нормальном рабочем состоянии трубопроводной системы они используются для объединения напорных линий нескольких насосов в одну. При аварийном падении давления на одном из участков трубопровода обратные клапаны оказывают неоценимую помощь: ведь втаких случаях на смежных участках давление сохраняется, и это может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

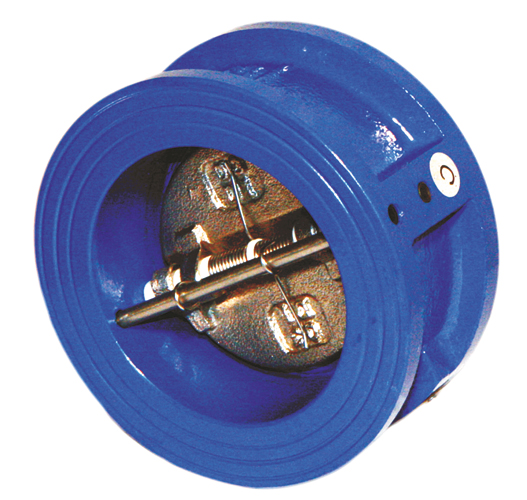

Обратный двухстворчатый клапан

DN 40-800

PN 10, PN 16

Tраб от -25°C до +130°C

Tмакс +150°C

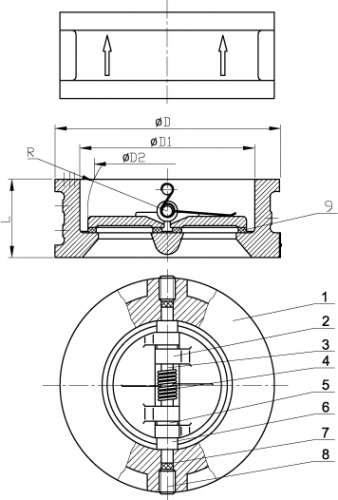

тип 010C



  1. Корпус - чугун
  2. Диск - чугун, покрытый никелем
  3. Шток - нержавеющая сталь
  4. Пружина - нержавеющая сталь
  5. Шайба - PTFE
  6. Шайба - PTFE
  7. Уплотнительное кольцо - NBR
  8. Шпилька - оцинкованная сталь
  9. Уплотнение - EPDM



Размеры клапана обратного двустворчатого

DN L ØD ØD1 ØD2 R
DN 40 43 78 57 35 25
DN 50 43 107 65 40 27
DN 65 46 127 80 60 35
DN 80 64 142 94 70 42
DN 100 64 162 117 88 50
DN 125 70 192 145 115 64
DN 150 76 218 171 134 77
DN 200 89 273 224 182 102.5
DN 250 114 328 265 220 125
DN 300 114 378 310 260 146
DN 350 127 438 360 298 170
DN 400 140 488 410 350 195
DN 500 152 594 505 438 238
DN 600 178 700 624.5 538 292
DN 700 229 810 720 662 345
DN 800 241 917 825 762 294

Применение

Клапан обратный межфланцевый двустворчатый предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах тепло и водоснабжения, пищевой, химической, и других областях промышленности.

Основные материалы конструкции

  • Корпус - чугун GGG40 с термообработанным эпоксидным покрытием
  • Створки - чугун GGG40, сталь, нержавеющая сталь

Защита от коррозии

Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии.

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.

Тип соединения

Межфланцевое

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005

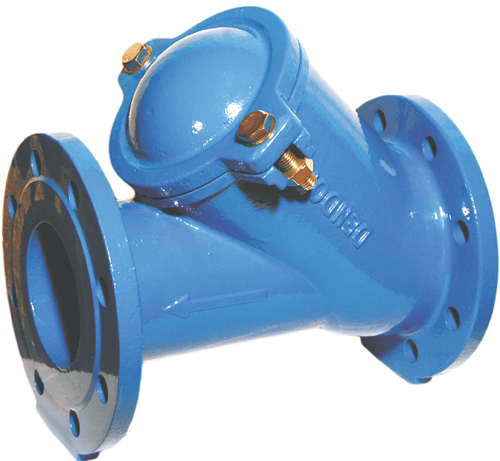

Обратный шаровой клапан

DN 40-500

PN 10, PN 16

Tраб от -10°C до +70°C

Tмакс +110°C

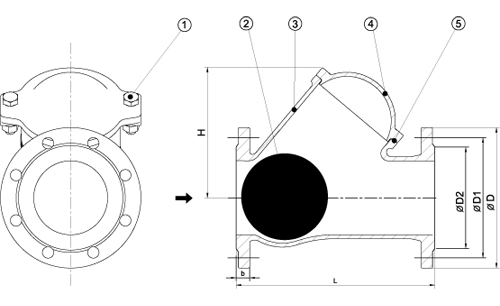

тип 012F



  1. Болт - закаленная сталь
  2. Шар - сталь, покрытая EPDM/NBR
  3. Корпус - чугун
  4. Крышка - чугун
  5. Уплотнение крышки - EPDM/NBR



Размеры обратных шаровых клапанов

DN L ØD ØD1 ØD2 H
PN10 PN16
DN 40 180 145 110 110 88 87
DN 50 200 165 125 125 102 113
DN 65 240 185 145 145 122 126
DN 80 260 200 160 160 138 162
DN 100 300 220 180 180 158 194
DN 125 350 250 210 210 188 214
DN 150 400 285 240 240 212 260
DN 200 500 340 295 295 268 320
DN 250 600 395 350 355 320 365
DN 300 700 445 400 410 370 427
DN 350 - - - - - -
DN 400 900 565 515 525 480 537
DN 500 1100 670 - 650 582 650

Применение

Шаровый клапан обратный фланцевый шаровой предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах сточных вод, а также тепло и водоснабжения, пищевой, химической, и других областях промышленности.

Основные материалы конструкции

  • Уплотнение крышки - EPDM, NBR
  • Шар - сталь покрытая EPDM
  • Корпус - чугун GGG50 с термообработанным эпоксидным покрытием

Защита от коррозии

Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет клапан от коррозии

Рабочая среда

Канализационные системы, ливневые стоки, трубопроводы транспортирующие сточные воды, техническая горячая и холодная вода и т.п.

Тип соединения

Фланцевое

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005

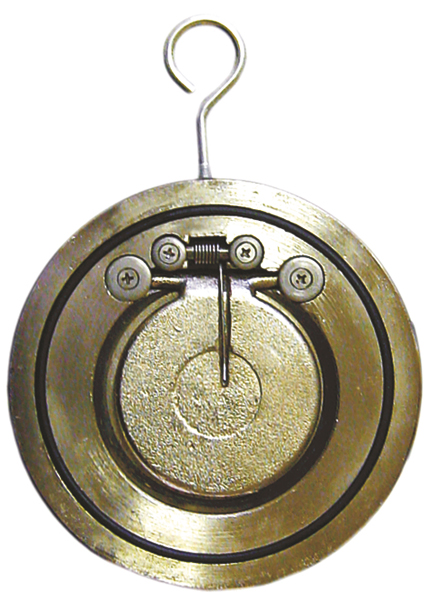

Одностворчатый обратный клапан

DN 50-300

PN 10, PN 16

Tраб от -40°C до +130°C

Tмакс +150°C

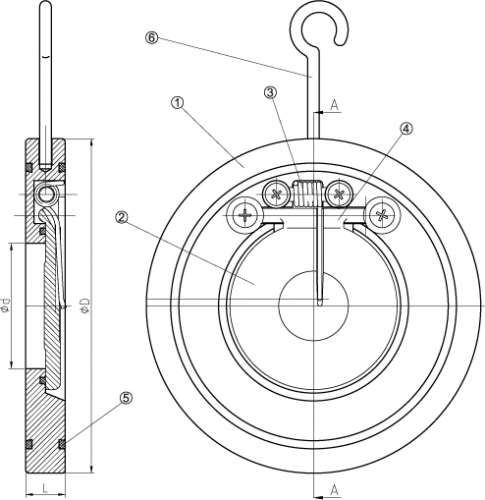

тип 008C



  1. Корпус - углеродистая сталь
  2. Диск - коррозийнностойкая сталь
  3. Пружина - нержавеющая сталь
  4. Ось - коррозийнностойкая сталь
  5. Уплотнение - EPDM
  6. Кронштейн - углеродистая сталь



Размеры одностворчатых обратных клапанов

DN L ØD Ød
DN 50 16 109 32
DN 65 16 129 40
DN 80 17 144 54
DN 100 18 165 70
DN 125 18 195 92
DN 150 20 220 112
DN 200 22 275 154
DN 250 26 332 192
DN 300 32 387 227

Применение

Клапан обратный межфланцевый стальной предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах тепло и водоснабжения, пищевой, химической, и других областях промышленности.

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода. воздух, гликольные смеси и т.п.

Тип соединения

Межфланцевое

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005

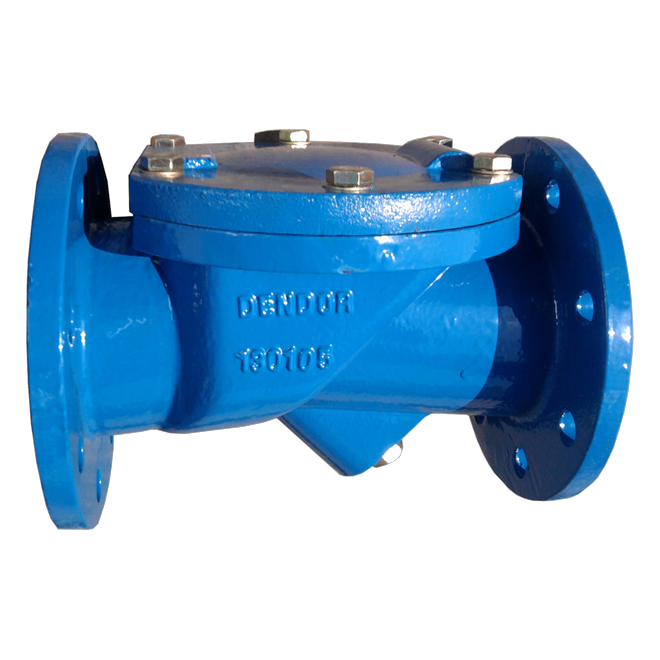

Клапан обратный фланцевый 015F

DN 50-300

PN 16

Tраб от -25°C до +90°C

Tмакс +110°C

серия 015F



  1. Корпус - чугун
  2. Сливная коробка - чугун
  3. Диск - чугун + EPDN
  4. Уплотнение крышки - NBR
  5. Крышка - чугун
  6. Болт - сталь



Размеры обратного фланцевого клапана

DN L ØD ØD1 ØD2 n-Ød b f
DN 50 203 165 125 99 4-19 19 3
DN 65 216 185 145 118 4-19 19 3
DN 80 241 200 160 132 8-19 19 3
DN 100 292 220 180 156 8-19 19 3
DN 125 330 250 210 184 8-19 19 3
DN 150 356 285 240 211 8-23 19 3
DN 200 495 340 295 266 8-23 20 3
DN 250 622 395 350 319 12-23 22 3
DN 300 698 445 400 370 12-23 24.5 4

Применение

Обратный фланцевый клапан серии 015F предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах тепло и водоснабжения, отопления, водоподготовки, пожаротушения, а так же в канализационных системах, ливневых стоках, трубопроводах, транспортирующих сточные воды.

Основные материалы конструкции

  • Корпус - чугун с термообработанным эпоксидным покрытием
  • Диск - чугун

Защита от коррозии

Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии.

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси, слабоагрессивные среды, сточные воды.

Тип соединения

Фланцевое

Присоединительные размеры фланцев по ГОСТу

ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005
