Электроприводы DENDOR
Компания DENDOR VALVE Industrial – ведущий европейский поставщик трубопроводной арматуры, оборудования для фильтрации и очистки воды, электроприводов и сопутствующей техники, – уже более 10 лет работает на российском рынке, снабжая предприятия и городские службы клапанами, кранами, электроприводами и другой новейшей техникой для инженерных систем. Одним из направлений деятельности компании в России является поставка электроприводов для запорной арматуры.

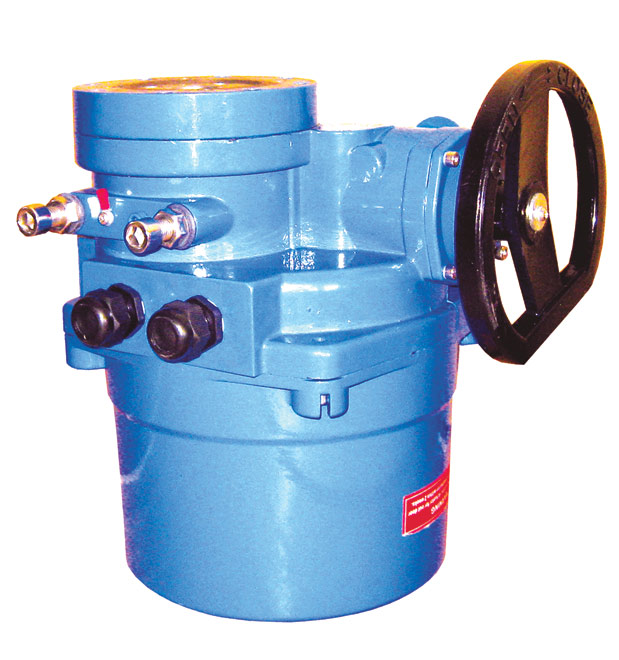

Электропривод неполнооборотный Qt
 | DN 40-2000 T раб от −30°C до +50°C |
Серия Qt
Применение
Электроприводы серии QT предназначены для дистанционного или местного управления трубопроводной запорно-регулирующей арматурой требующей поворота запорного органа в пределах 90°.
Тип электропривода
Четвертьоборотный (поворот на 90°)
Основные материалы конструкции
- Присоединительные фланцы - для установки на арматуру, выполнены в соответствии с DIN EN ISO 5211 (по запросу возможны специальные исполнения)
- Керамический нагревательный элемент - препятствующий образованию конденсата внутри корпуса
- Корпус - выполнен из аллюминия окрашенного антикоррозийным полимерным покрытием
Защита от коррозии
Корпус окрашен высококачественным антикоррозийным полимерным покрытием
Степень защиты
Приводы серии QT соответствуют степени защиты оболочки IP 67 согласно EN 60 529
Конструктивное исполнение
Приводы серии QT , включая приводы со встроенными средствами управления, могут работать без ограничения в любом монтажном положении
Питание
- однофазное 220V
- трехфазное 380V
Технические характеристики QT1-QT7 (380V)
| Тип | Модификация | Крутящий момент | Скорость открытия | Параметры двигателя | Время поворота на | |
| (N/m) | (r/min) | мощность (kw) | ток(А) | 90 (s) | ||
| QT1 | QT5-1 | 50 | 1 | 0.025 | 0.35 | 15 |
| QT10-1 | 100 | 1 | 0.04 | 0.45 | 15 | |
| QT2 | QT15-1 | 150 | 1 | 0.04 | 0.45 | 15 |
| QT20-1 | 200 | 1 | 0.05 | 0.65 | 15 | |
| QT3 | QT30-0.5 | 300 | 0.5 | 0.04 | 0.56 | 30 |
| QT30-1 | 300 | 1 | 0.06 | 0.57 | 15 | |
| QT50-0.5 | 500 | 0.5 | 0.09 | 0.83 | 30 | |
| QT50-1 | 500 | 1 | 0.12 | 1.20 | 15 | |
| QT4 | QT60-0.5 | 600 | 0.5 | 0.12 | 0.85 | 30 |
| QT60-1 | 600 | 1 | 0.18 | 1.20 | 15 | |
| QT80-0.5 | 800 | 0.5 | 0.18 | 1.20 | 30 | |
| QT80-1 | 800 | 1 | 0.25 | 1.90 | 15 | |
| QT100-0.5 | 1000 | 0.5 | 0.25 | 1.90 | 30 | |
| QT6 | QT400-0.25 | 4000 | 0.25 | 0.37 | 1.60 | 60 |
| QT400-0.5 | 4000 | 0.5 | 0.55 | 1.40 | 30 | |
| QT500-0.25 | 5000 | 0.25 | 0.55 | 1.40 | 60 | |
| QT500-0.5 | 5000 | 0.5 | 0.75 | 1.72 | 30 | |
| QT600-0.25 | 6000 | 0.25 | 0.55 | 1.40 | 60 | |
| QT600-0.5 | 6000 | 0.5 | 01.окт | 3.40 | 30 | |
| QT7 | QT800-0.25 | 8000 | 0.25 | 01.окт | 3.40 | 60 |
| QT800-0.5 | 8000 | 0.5 | янв.50 | 4.50 | 30 | |
Технические характеристики QT1-QT4 (220V)
| Тип | Модификация | Крутящий момент | Скорость открытия | Параметры двигателя | Время поворота на | |
| (N/m) | (r/min) | мощность (kw) | ток(А) | 90 (s) | ||
| QT1 | QT04-0.9 | 40 | 0.9 | 0.01 | 0.20 | 17.май |
| QT06-0.9 | 60 | 0.9 | 0.02 | 0.25 | 17.май | |
| QT09-0.9 | 90 | 0.9 | 0.03 | 0.30 | 17.май | |
| QT2 | QT15-0.7 | 150 | 0.7 | 0.04 | 0.80 | 20.июн |
| QT19-0.7 | 190 | 0.7 | 0.04 | 0.80 | 20.июн | |
| QT3 | QT28-0.6 | 280 | 0.6 | 0.04 | 0.80 | 26.мар |
| QT38-0.6 | 380 | 0.6 | 0.06 | янв.20 | 26.мар | |
| QT50-0.6 | 500 | 0.6 | 0.09 | янв.60 | 26.мар | |
| QT4 | QT60-0.5 | 600 | 0.5 | 0.09 | янв.60 | 29.апр |
| QT80-0.5 | 800 | 0.5 | 0.18 | мар.20 | 29.апр | |
| QT100-0.5 | 1000 | 0.5 | 0.20 | мар.25 | 29.апр | |

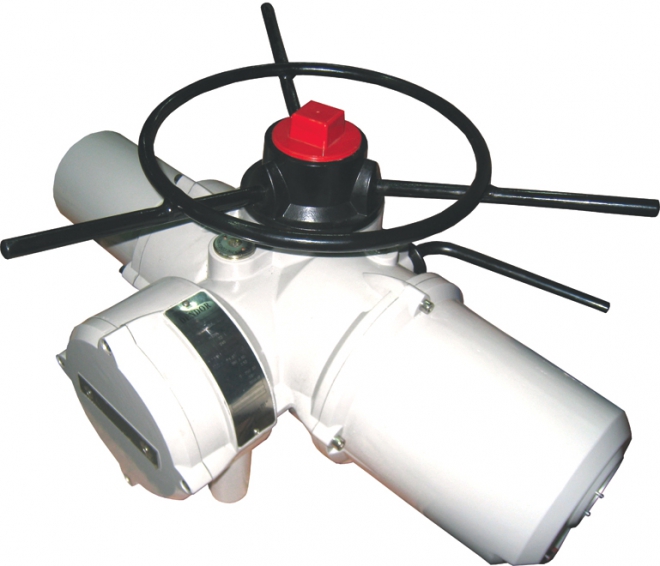

Электропривод многооборотный Mt
 | Tраб от -30°C до +50°C |
Применение
Электроприводы серии MT предназначены для дистанционного или местного управления трубопроводной запорно-регулирующей арматурой требующей поворота запорного органа более 360°.
Тип электропривода
Многооборотный (поворот на 360°)
Основные материалы конструкции
- Корпус - выполнен из аллюминия окрашенного антикоррозийным полимерным покрытием
- Керамический нагревательный элемент - препятствующий образованию конденсата внутри корпуса
Защита от коррозии
Корпус окрашен высококачественным антикоррозийным полимерным покрытием
Степень защиты
IP 67
Питание
- подключается к электрической сети посредством самозажимных клемм
- трехфазное 380V
- однофазное 220V
