Компенсаторы Dendor
Резиновые антивибрационные компенсаторы – это гибкие фланцевые вставки, предохраняющие трубопровод от деформации в результате температурного воздействия и вибрации. Перепад температур в металлическом трубопроводе, мощные вибрации и другие факторы могут привести к изменению длины отдельных сегментов труб. Компенсаторы позволяют избежать повреждений при таких изменениях. Кроме того, гибкая вставка, установленная в конкретном сегменте трубы, снижает уровень шума и сглаживает гидравлические удары.

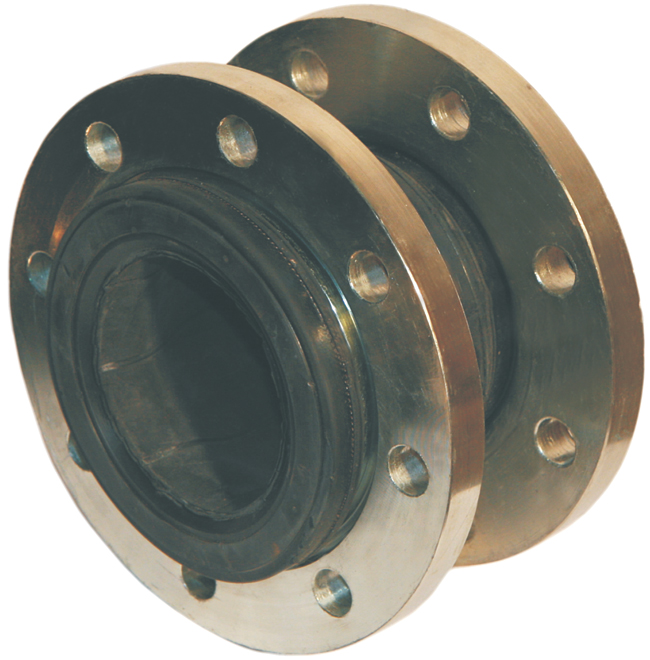

Резиновые фланцевые трубные компенсаторы

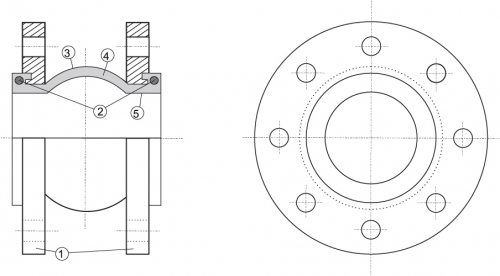

 | DN 50-1200 PN 10, PN 16 T раб от −25°C до +130°C T макс +150°C | тип KMS |
 |
| 1 | фланец | сталь |
| 2 | кольцо | сталь |
| 3 | внешний слой | EPDM |
| 4 | каркас | синтетическая ткань |
| 5 | внутренний слой | EPDM |
| DN | L | ØD | L1 | n | b | Растяжение | Сжатие | Боковое смещение | Угловое смещение осей |
| PN 10 | |||||||||
| DN 40 | 95 | 18 | 110 | 4 | 16,4 | 6 | 10 | 9 | 15 |
| DN 50 | 105 | 18 | 125 | 4 | 18 | 7 | 10 | 10 | 15 |
| DN 65 | 115 | 18 | 145 | 4 | 20 | 7 | 13 | 11 | 15 |
| DN 80 | 135 | 18 | 160 | 8 | 20 | 8 | 15 | 12 | 15 |
| DN 100 | 150 | 18 | 180 | 8 | 22 | 10 | 19 | 13 | 15 |
| DN 125 | 165 | 18 | 210 | 8 | 24 | 12 | 19 | 13 | 15 |
| DN 150 | 180 | 22 | 240 | 8 | 24 | 12 | 20 | 14 | 15 |
| DN 200 | 210 | 22 | 295 | 8 | 24 | 16 | 25 | 22 | 15 |
| DN 250 | 230 | 22 | 350 | 12 | 28 | 16 | 25 | 22 | 15 |
| DN 300 | 245 | 22 | 400 | 12 | 28 | 16 | 25 | 22 | 15 |
| DN 350 | 255 | 22 | 460 | 16 | 28 | 16 | 25 | 22 | 15 |
| DN 400 | 255 | 26 | 515 | 16 | 30 | 16 | 25 | 22 | 15 |
| DN 450 | 255 | 26 | 565 | 20 | 30 | 16 | 25 | 22 | 15 |
| DN 500 | 255 | 26 | 620 | 20 | 32 | 16 | 25 | 22 | 15 |
| DN 600 | 260 | 30 | 725 | 20 | 36 | 16 | 25 | 22 | 15 |
| DN 700 | 320 | 30 | 840 | 24 | 36 | 16 | 25 | 22 | 15 |
| DN 800 | 340 | 33 | 950 | 24 | 36 | 16 | 25 | 22 | 15 |
| DN 900 | 370 | 33 | 1050 | 28 | 36 | 16 | 25 | 22 | 15 |
| DN 1000 | 400 | 36 | 1170 | 28 | 36 | 18 | 26 | 24 | 15 |
| DN 1200 | 1200 | 39 | 1380 | 32 | 36 | 18 | 26 | 24 | 15 |
| PN 16 | |||||||||
| DN 40 | 95 | 18 | 110 | 4 | 16,4 | 6 | 10 | 9 | 15 |
| DN 50 | 105 | 18 | 125 | 4 | 18 | 7 | 10 | 10 | 15 |
| DN 65 | 115 | 18 | 145 | 4 | 20 | 7 | 13 | 11 | 15 |
| DN 80 | 135 | 18 | 160 | 8 | 20 | 8 | 15 | 12 | 15 |
| DN 100 | 150 | 18 | 180 | 8 | 22 | 10 | 19 | 13 | 15 |
| DN 125 | 165 | 18 | 210 | 8 | 24 | 12 | 19 | 13 | 15 |
| DN 150 | 180 | 22 | 240 | 8 | 24 | 12 | 20 | 14 | 15 |
| DN 200 | 210 | 23 | 295 | 12 | 24 | 16 | 25 | 22 | 15 |
| DN 250 | 230 | 28 | 355 | 12 | 28 | 16 | 25 | 22 | 15 |
| DN 300 | 245 | 28 | 410 | 12 | 28 | 16 | 25 | 22 | 15 |
| DN 350 | 255 | 28 | 470 | 16 | 28 | 16 | 25 | 22 | 15 |
| DN 400 | 255 | 31 | 525 | 16 | 30 | 16 | 25 | 22 | 15 |
| DN 450 | 255 | 31 | 585 | 20 | 30 | 16 | 25 | 22 | 15 |
| DN 500 | 255 | 34 | 650 | 20 | 32 | 16 | 25 | 22 | 15 |
| DN 600 | 260 | 37 | 770 | 20 | 36 | 16 | 25 | 22 | 15 |
| DN 700 | 320 | 36 | 840 | 24 | 36 | 16 | 25 | 22 | 15 |
| DN 800 | 340 | 39 | 950 | 24 | 36 | 16 | 25 | 22 | 15 |
| DN 900 | 370 | 39 | 1050 | 28 | 36 | 16 | 25 | 22 | 15 |
| DN 1000 | 400 | 42 | 1170 | 28 | 36 | 18 | 26 | 24 | 15 |
| DN 1200 | 420 | 48 | 1390 | 32 | 36 | 18 | 26 | 24 | 15 |
Примечание
Компенсаторы предназначены для предотвращения передачи механических вибраций, гидроударов, шумов, расширений, в трубопроводных системах тепло и водоснабжения, пищевой, химической, и других областях промышленности.
Основные материалы конструкции
- Фланцы - сталь с коррозийным покрытием
- Корпус - EPDM/NBR усиленный нейлоном
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, моpская вода, питьевая вода, воздух, гликольные смеси и т.п.
Тип присоединения
Фланцевое
Присоединительные размеры фланцев по ГОСТу
Ру 10 и Ру 16 по ГОСТу 12815-80
Класс герметичности
А по ГОСТ 9544-2005
