Затворы поворотные Сигевал, Dendor




Затворы дисковые поворотные Dendor

Наиболее распространенным видом запорной трубопроводной арматуры во всем мире является поворотный дисковый затвор. Преимущества этого изделия очевидны – это низкая стоимость монтажа и герметичное перекрытие потока в обоих направлениях. Вот почему спрос на дисковый поворотный затвор постоянно растет.
Основные преимущества дисковой заслонки перед другими видами запорных элементов:

• Простое устройство и управление;
• Низкая металлоёмкость (малый вес);
• Малая строительная длина;
• Доступная цена.

Дисковый затвор имеет минимум подвижных деталей, поэтому срок его службы значительно выше, чем у более сложных запорных систем.
В зависимости от материала и модификации, поворотный дисковый затвор может использоваться в трубопроводах, транспортирующих самые разные среды, в том числе:

• Пищевые продукты;
• Питьевая, техническая и морская вода;
• Газы, в том числе природный;
• Масла и нефтепродукты;
• Агрессивные и абразивные среды в широком диапазоне режимов температуры/давления.
Дисковый поворотный затвор может управляться вручную (с помощью ручки при малых диаметрах), посредством редуктора или электропривода для систем с автоматическим или дистанционным управлением.
Поворотный межфланцевый затвор
Затвор, межфланцевый, чугун

ПРИМЕНЕНИЕ
• Межфланцевые затворы являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур.
ОСНОВНЫЕ МАТЕРИАЛЫ КОНСТРУКЦИИ
• Корпус - чугун GGG40 с термообработанным эпоксидным покрытием
• Диск - чугун GGG40
• Уплотнение - EPDM, NBR, VITON, PTFE
ЗАЩИТА ОТ КОРРОЗИИ
• Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии
• Рабочая среда с корпусом не контактируется.
РАБОЧАЯ СРЕДА
• Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
ТИП ПРИСОЕДИНЕНИЯ
• Межфланцевое
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ПО ГОСТУ
• Ру 10 и Ру 16 по ГОСТу 12815-80
КЛАСС ГЕРМЕТИЧНОСТИ
• А по ГОСТ 9544-2005
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
• С регулировочной рукояткой и пронумерованным зубчатым сектором, возможен вариант исполнения с замком
• Ручной штурвал-редуктор с индикатором открытия
• Электропривод



Затвор поворотный межфланцевый (диск НЖ) 017W(нж)



Дисковые поворотные затворы сегодня являются наиболее распространенным компонентом трубопроводов во всем мире. Малая строительная длина, низкая стоимость установки и обслуживания, а также высокая герметичность делают их идеальным решением для большинства систем. Наиболее целесообразно применять дисковые поворотные затворы для систем водоснабжения, особенно при больших диаметрах трубопровода. Применяется также в системах теплоснабжения, вентиляции и кондиционирования. В зависимости от применяемых материалов поворотные затворы могут использоваться для питьевой, технической, морской воды, пищевых и сыпучих продуктов, газов, в том числе природного, масел нефтепродуктов, агрессивный и абразивных сред в широком диапазоне режимов температуры/давления.

Основными преимуществами дисковых поворотных затворов Гранвэл® типа Сигевал являются:

  • Малый вес.
  • Малая строительная длина.
  • Герметичное перекрытие потока в обоих направлениях.
  • С рабочей средой контактируют только две детали: седловое уплотнение и диск.
  • Небольшое сопротивление, оказываемое поворотным затвором потоку рабочей среды (высокое значение коэффициента Kv).
  • Сменное седловое уплотнение.
  • Запорная и регулирующая функции.



Маркировка типа поворотного затвора

Затвор поворотный

Область применения
ВС - Водоснабжение стандарт
ВЛ - Водоснабжение специальный
ТС - Теплоснабжение стандарт
ТЛ - Теплоснабжение специальный
ГС - Газ стандарт
ГЛ - Газ специальный
СС - Специальное исполнение

Материал корпуса
FL - Межфланцевый (серый чугун)
FLN - Межфланцевый (высокопрочный чугун)
LUG* - Межфланцевый с резьбовым присоединением (серый чугун)
LUG (N)* - Межфланцевый с резьбовым присоединением (высокопрочный чугун)
FG (F)* - Фланцевый (серый чугун)
FN (F)* - Фланцевый (высокопрочный чугун)

Диск
3 - Чугун с эпоксидным покрытием
5 - Нержавеющая сталь
4* - Бронза
7* - Чугун, футерованный этиленпропиленом

Ду (32 - 800)

Управление
MN - Ручка с фиксацией положения через 15°
MR - Ручка с фиксацией произвольного положения
MDV - Червячный редуктор

Уплотнение
E - EPDM
HT - EPDM HT
N - NITRILE NBR
V* - VITON FPM
A* - Flucast AF 100
AB/P* - Flucast AB/P
AB/N* - Flucast AB/N
AB/E* - Flucast AB/E
SA* - SILICONE MV Q
SV* - SILICONE MV Q

Примечание: * Специальное исполнение (под заказ) от 2 до 8 недель

Технические характеристики
Диапазон диаметров: Ду 32-800 мм
Давление: Ру 10/16 бар
Управление поворотным затвором производится вручную, а также при помощи редуктора, электро- или пневмопривода.





Затворы дисковые поворотные

Наиболее распространенным видом запорной трубопроводной арматуры во всем мире является поворотный дисковый затвор. Преимущества этого изделия очевидны – это низкая стоимость монтажа и герметичное перекрытие потока в обоих направлениях. Вот почему спрос на дисковый поворотный затвор постоянно растет.

Основные преимущества дисковой заслонки перед другими видами запорных элементов:

  • Простое устройство и управление;
  • Низкая металлоёмкость (малый вес);
  • Малая строительная длина;
  • Доступная цена.

Дисковый затвор имеет минимум подвижных деталей, поэтому срок его службы значительно выше, чем у более сложных запорных систем.

В зависимости от материала и модификации, поворотный дисковый затвор может использоваться в трубопроводах, транспортирующих самые разные среды, в том числе:

  • Пищевые продукты;
  • Питьевая, техническая и морская вода;
  • Газы, в том числе природный;
  • Масла и нефтепродукты;
  • Агрессивные и абразивные среды в широком диапазоне режимов температуры/давления.

Дисковый поворотный затвор может управляться вручную (с помощью ручки при малых диаметрах), посредством редуктора или электропривода для систем с автоматическим или дистанционным управлением.

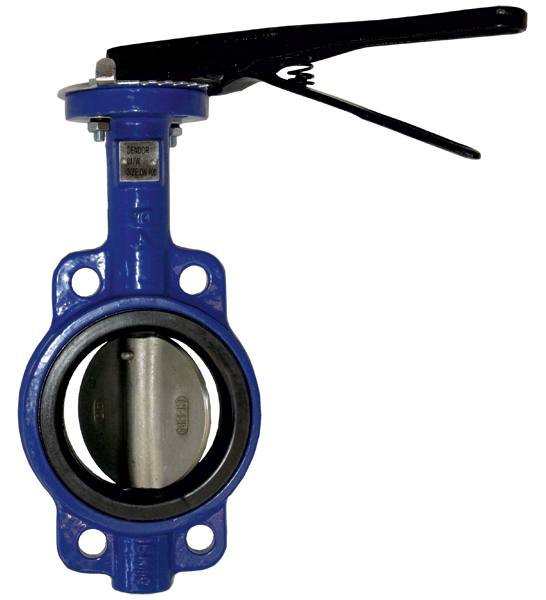

Поворотный межфланцевый затвор

DN 40-1000

PN 10 , PN 16

Tраб от -25°C до +130°C

Tмакс +150°C

тип 017W



  1. Корпус - чугун GGG40
  2. подшипниковые втулки - PTFE
  3. Уплотнение штока (кольцо)- EPDM/NBR
  4. шток - нерж. сталь
  5. диск - чугун, покрытый никелем
  6. седло - EPDM/NBR
  7. штифты - сталь

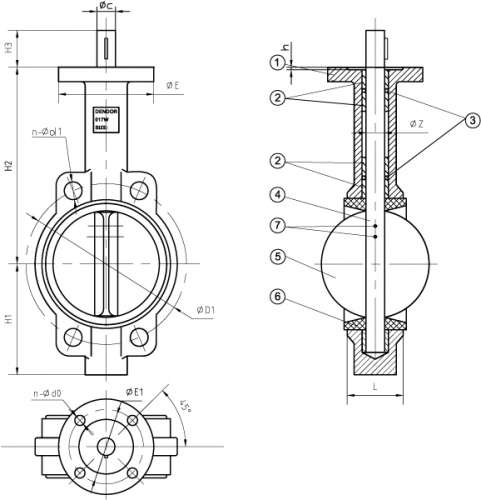

Размеры затвора поворотного межфланцевого

DN L ØD1 n-Ød ØE1 ØZ, Øc ØE H1 H2 H3n-Ød1
DN 25 31 85 4-4 46 8.8 55 57 85 29  4-14
DN 32 32 100 4-446 8.8 55 60 100 29 4-18
DN 40 32 110 4-8 50 12,6 65 68 139 32 4-18
DN 50 42,04 125 4-8 50 12,6 65 80 161 32  4-18
DN 65 44,68 145 4-8 50 12,6 65 89 175 32 4-18
DN 80 45,21 160 4-8 50 12,6 65 95 181 32 8-18
DN 100 52 180 4-10 70 15,77 90 114 200 32 8-18
DN 125 54,36 210 4-10 70 18,92 90 127 213 32  8-18
DN 150 55,7 240 4-10 70 18,92 90 139 226 32  8-22
DN 200 60,1 295 4-12 102 22,1 125 175 260 40 8-22
DN 250 65,63 355 4-12 102 28,45 125 203 292 40  12-26
DN 300 76,5 410 4-12 102 31,6 125 242 337 40  12-26
DN 350 76,5 470 4-12 102 31,6 125 267 368 45  16-26
DN 400 86 525 4-18 140 33,15 175 297 400 51,2/72 16-30
DN 500 127 630 4-18 140 41,15 175 348 480 64,2/82  20-33
DN 600 151 770 4-22 165 50,65 210 444 562 64,2/82 20-36
DN 700 - - - - - - - - - -
DN 800 187 950 4-18 254 63,35 300 565 672 66/82  24-39
DN 1000 216 1160 4-18 254 85 300 701 800 142  28-36

Применение

Межфланцевые затворы являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур.;

Основные материалы конструкции

  • Корпус - чугун GGG40 с термообработанным эпоксидным покрытием
  • Диск - чугун GGG40
  • Уплотнение - EPDM, NBR, VITON, PTFE

Защита от коррозии

  • Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии
  • Рабочая среда с корпусом не контактируется

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.

Тип присоединения

Межфланцевое

Присоединительные размеры фланцев по ГОСТу

Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности

А по ГОСТ 9544-2005

Конструктивное исполнение

  • С регулировочной рукояткой и пронумерованным зубчатым сектором, возможен вариант исполнения с замком
  • Ручной штурвал-редуктор с индикатором открытия
  • Электропривод

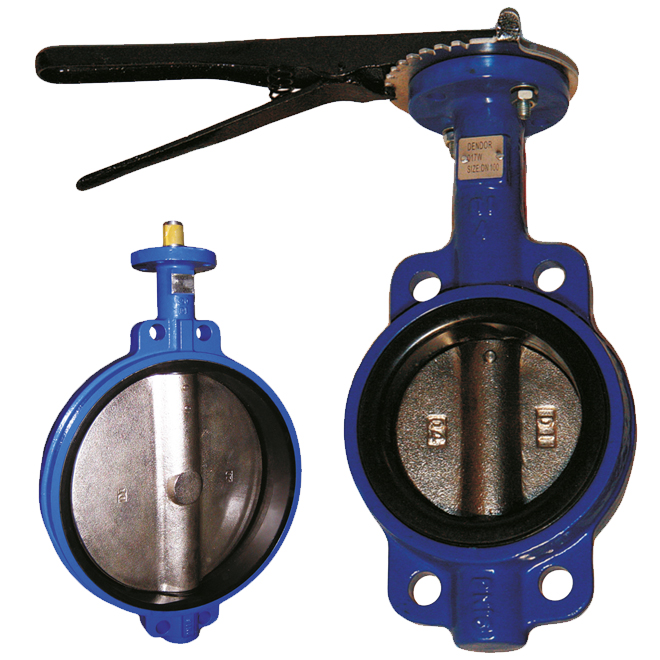

Затвор поворотный межфланцевый (диск НЖ) 017W(нж)



DN 32-400

PN 10 , PN 16

Tраб от -25°C до +130°C

Tмакс +150°C

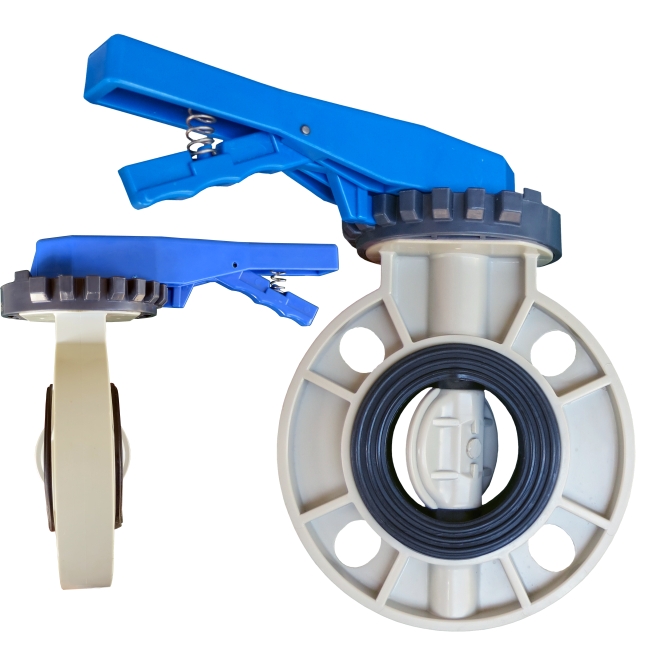

Затвор ПВХ межфланцевый

DN 50-200

PN 10

Tраб от -50°C до +150°C

Tмакс +150°C

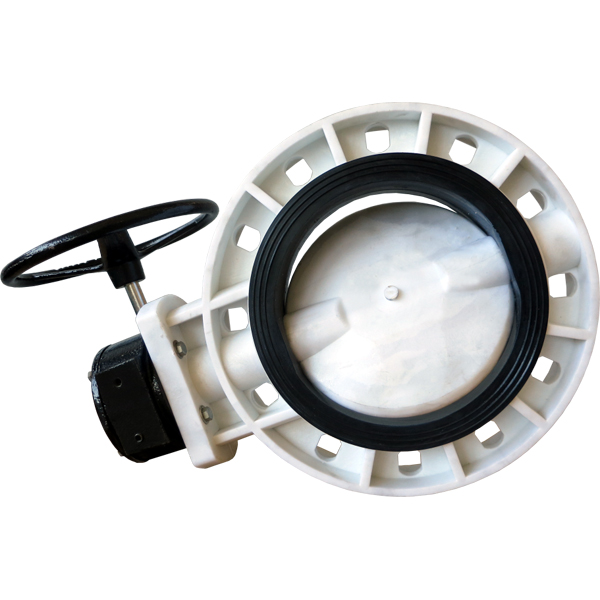

Дисковый затвор ПВХ с редуктором



DN 100-500

PN 10

Tраб от -50°C до +150°C

Tмакс +150°C

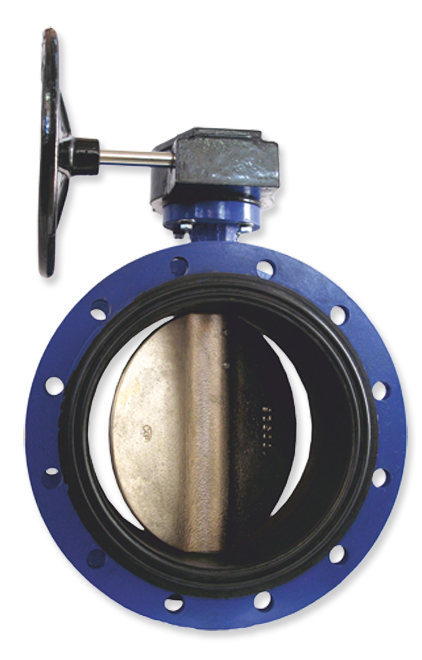

Дисковый поворотный фланцевый затвор



DN 50-1200

PN 10 , PN 16

Tраб от -25°C до +130°C

Tмакс +150°C

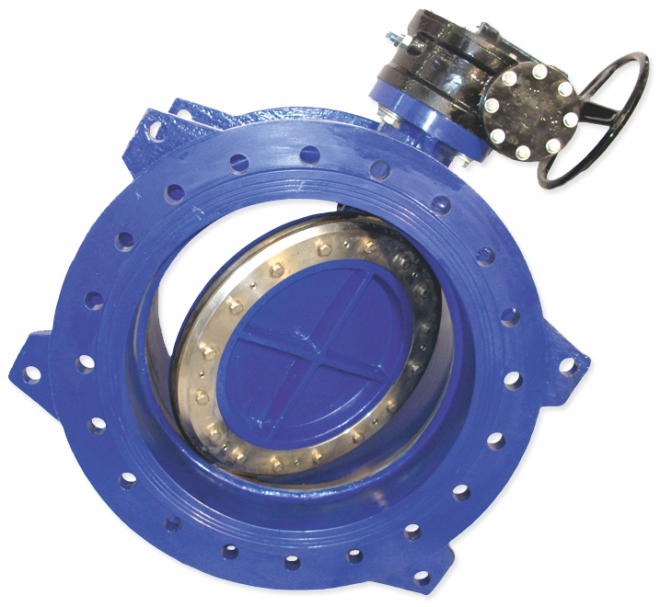

Затвор поворотный фланцевый с эксцентриситетом 023F

DN 100-2000

PN 10 , PN 16

Tраб от -25°C до +130°C

Tмакс +150°C

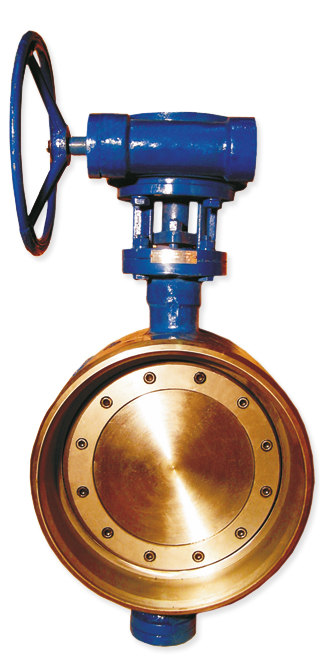

Затвор стальной приварной с эксцентриситетом 027W



DN 80-2000

PN 16 , PN 25 , PN 40

Tраб от -40°C до +425°C

Tмакс +425°C

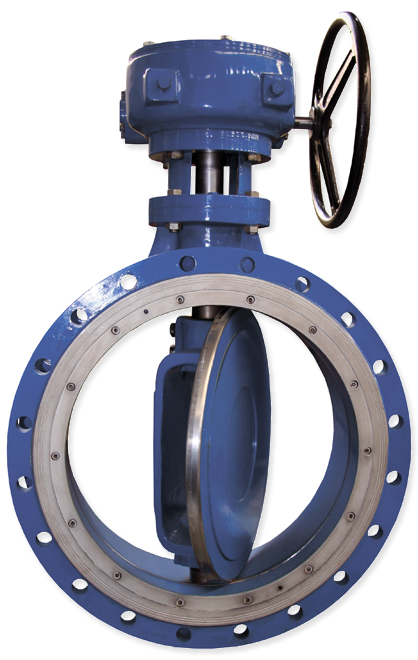

Затвор стальной фланцевый с эксцентриситетом 027F

DN 40-1200

PN 16 , PN 25 , PN 40

Tраб от -40°C до +530°C

Tмакс +530°C
