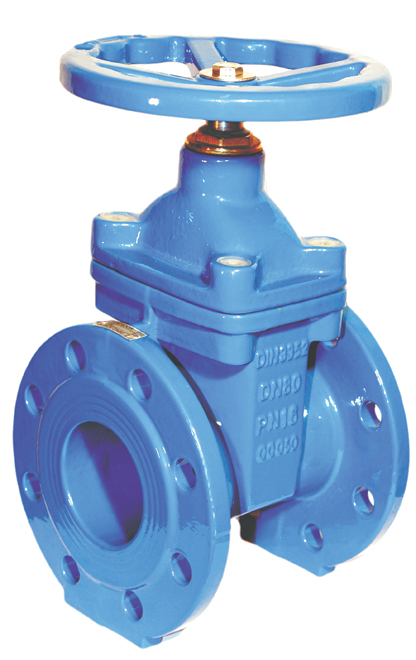

Задвижка чугунная 30ч6БР, БК, НЖ
Задвижка параллельная двухдисковая с выдвижным шпинделем фланцевая
|
Рабочее давление до: 10 кгс/см² (атм, bar)
Крепление на трубопроводе: фланцевое
Привод: Ручной
Среда: нефть, масла при температуре до 90 °С - т/ф 30ч6бк, нж;
вода, пар при температуре до 225 °С - т/ф 30ч6бр, нж;
жидкая и газообразная среда нейтральная к материалам деталей, соприкасающихся со средой, при температуре от -15 до +225 °С - т/ф 30ч6нж.
Материал корпуса: чугун
Задвижки чугунные с обрезиненным клином
Чугунная задвижка представляет собой надежный вид запорной арматуры, поскольку она обеспечивает полное перекрывание трубопровода. В отличие от других типов запирающих элементов, у нее есть только два рабочих положения:«открыто» и «закрыто». В связи с этим, существуют определенные ограничения при монтаже. В частности, устанавливаться чугунная фланцевая задвижка может лишь в тех системах, где не нужна точная регулировка потока рабочей среды.
Самая распространенная конструкция такого элемента трубопровода – клиновая задвижка. Задвижка с обрезиненным клином проста в производстве, поэтому является более доступной по цене, чем более сложные запорные системы. Вместе с тем, чугунная задвижка с обрезиненным клином достаточно надёжно перекрывает движение потока среды в трубопроводе. В каталоге продукции DENDOR вы также найдете множество клиновых запорных элементов для трубопровода, в частности:
- Промышленная фланцевая задвижка;
- Арматура с электроприводом для дистанционного управления перекрывания трубы (задвижка под электропривод);
- Оборудование, способное работать при высоких температурах (до +150°C).
Помимо клиновых задвижек в каталоге DENDOR есть шиберные задвижки, иначе их называют ножевые. Они хорошо применяются для очистных систем, систем канализации, в горнодобывающей, химической и пищевой промышленности, а также в системах, где в роли рабочей среды выступают вязкие жидкости и сыпучие продукты.

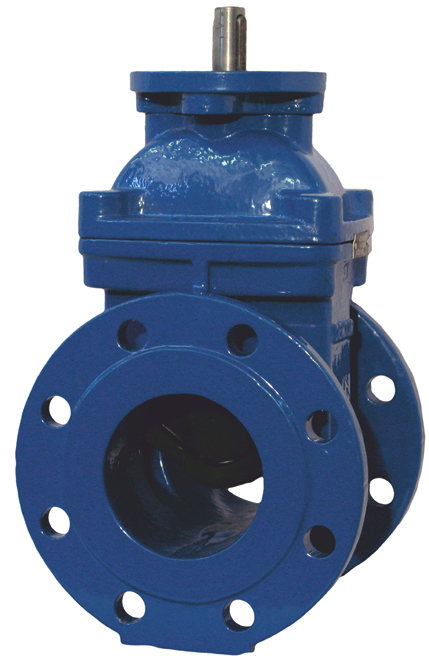

Фланцевая клиновая задвижка
 | DN 50-800 PN 10 , PN 16 Tраб от -20°C до +120°C Tмакс +150°C | тип 47GV | |
 |
| ||

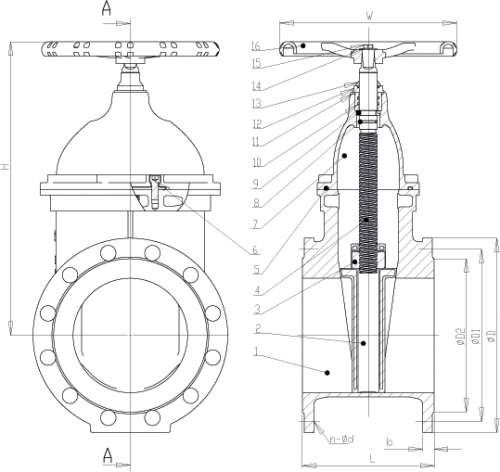

Размеры задвижки клиновой
| DN | L | ØD | ØD1 | ØD2 | n-Ød | ||
| PN10 | PN16 | PN10 | PN16 | ||||
| DN 50 | 150 | 165 | 125 | 125 | 102 | 4-18 | 4-18 |
| DN 65 | 170 | 185 | 145 | 145 | 122 | 4-18 | 4-18 |
| DN 80 | 180 | 200 | 160 | 160 | 138 | 8-18 | 8-18 |
| DN 100 | 190 | 220 | 180 | 180 | 158 | 8-18 | 8-18 |
| DN 125 | 200 | 250 | 210 | 210 | 188 | 8-18 | 8-18 |
| DN 150 | 210 | 285 | 240 | 240 | 212 | 8-22 | 8-22 |
| DN 200 | 230 | 340 | 295 | 295 | 268 | 8-22 | 12-22 |
| DN 250 | 250 | 405 | 350 | 355 | 320 | 12-22 | 12-26 |
| DN 300 | 270 | 460 | 400 | 410 | 367 | 12-22 | 12-26 |
| DN 350 | 290 | 520 | 460 | 470 | 431 | 16-22 | 16-26 |
| DN 400 | 310 | 580 | 515 | 525 | 482 | 16-26 | 16-30 |
| DN 450 | 330 | 640 | 565 | 585 | 550 | 20-26 | 20-30 |
| DN 500 | 350 | 715 | 620 | 630 | 611 | 20-26 | 20-33 |
| DN 600 | 390 | 840 | 725 | 770 | 722 | 20-30 | 20-36 |
| DN 700 | 430 | 910 | 840 | 840 | 794 | 24-30 | 24-30 |
| DN 800 | 470 | 1025 | 950 | 950 | 901 | 24-33 | 24-39 |
Применение
Чугунная задвижка с обрезиненным клином предназначена для полного перекрытия потока рабочей среды и является одним из распространенных типов трубопроводной арматуры устанавливаемой на технологических и магистральных трубопроводах транспортирующих воду.
Основные материалы конструкции
- Корпус - чугун GGG50 с термообработанным эпоксидным покрытием
- Клин - чугун GGG50, покрытый EPDM
Защита от коррозии
Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет задвижку от коррозии
Рабочая среда
Воздух, гликольные смеси, морская вода, вода в системах холодного и горячего водоснабжения, питьевая вода, слабоагрессивные жидкости.
Тип присоединения
Фланцевое
Присоединительные размеры фланцев по ГОСТу
Ру 10 и Ру 16 по ГОСТу 12815-80
Класс герметичности
А по ГОСТ 9544-2005
Конструктивное исполнение
- С маховиком (штурвалом)
- С удлиненным штоком
Клиновая задвижка под электропривод
 | DN 50-800 PN 10 , PN 16 Tраб от -20°C до +120°C Tмакс +150°C | тип 47GVA | |
 |
| ||

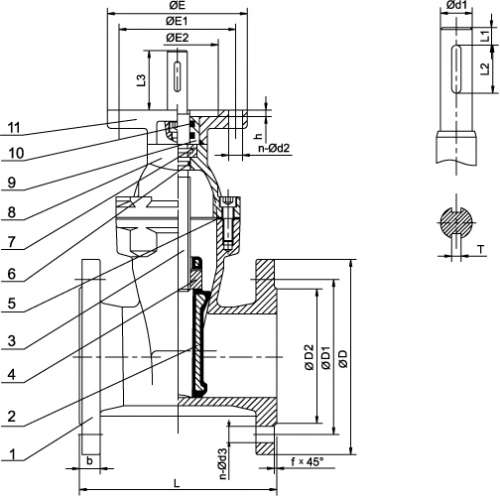

Размеры задвижки клиновой под электропривод
| DN | L | ØD | ØD1 | ØD2 | L1 | b | ØE1 | ØE | Ød1 | L2 | L3 | ØE2 | n-Ød2 | n-Ød3 | h | T |
| DN 50 | 150 | 165 | 125 | 99 | 5 | 19 | 102 | 125 | 18 | 36 | 45 | 71 | 4-12 | 4-19 | 3-5 | 6 |
| DN 65 | 170 | 185 | 145 | 118 | 5 | 19 | 102 | 125 | 18 | 36 | 45 | 71 | 4-12 | 4-19 | 3-5 | 6 |
| DN 80 | 180 | 200 | 160 | 132 | 5 | 19 | 102 | 125 | 20 | 36 | 45 | 71 | 4-12 | 8-19 | 3-5 | 6 |
| DN 100 | 190 | 220 | 180 | 156 | 5 | 19 | 102 | 125 | 180 | 36 | 45 | 71 | 4-12 | 8-19 | 3-5 | 6 |
| DN 125 | 200 | 250 | 210 | 184 | 5 | 19 | 102 | 125 | 210 | 36 | 45 | 71 | 4-12 | 8-19 | 3-5 | 6 |
| DN 150 | 210 | 285 | 240 | 211 | 5 | 19 | 102 | 125 | 24 | 36 | 45 | 71 | 4-12 | 8-23 | 3-5 | 6 |
| DN 200 | 230 | 340 | 295 | 266 | 5 | 20 | 140 | 175 | 28 | 40 | 60 | 100 | 4-18 | 8-23 | 4-5 | 8 |
| DN 250 | 250 | 395 | 350 | 319 | 5 | 22 | 140 | 175 | 32 | 40 | 60 | 100 | 4-18 | 12-23 | 4-5 | 8 |
| DN 300 | 270 | 445 | 400 | 370 | 5 | 24.5 | 140 | 175 | 32 | 40 | 60 | 100 | 4-18 | 12-23 | 4-5 | 8 |
| DN 350 | 290 | 505 | 460 | 429 | 5 | 24.5 | 140 | 175 | 460 | 50 | 60 | 100 | 4-18 | 16-23 | 4-5 | 12 |
| DN 400 | 310 | 565 | 515 | 480 | 5 | 24.5 | 140 | 175 | 34 | 50 | 60 | 100 | 4-18 | 16-28 | 4-5 | 12 |
| DN 450 | 330 | 615 | 565 | 530 | 5 | 25.5 | 140 | 175 | 40 | 63 | 80 | 100 | 4-18 | 20-28 | 4-5 | 12 |
| DN 500 | 350 | 670 | 620 | 582 | 5 | 26.5 | 165 | 210 | 40 | 63 | 80 | 130 | 4-22 | 20-28 | 5-5 | 12 |
| DN 600 | 390 | 780 | 725 | 682 | 5 | 30 | 165 | 210 | 40 | 63 | 80 | 130 | 4-22 | 20-31 | 5-5 | 12 |
| DN 700 | 430 | 895 | 840 | 794 | 5 | 32.5 | 165 | 210 | 40 | 63 | 80 | 130 | 4-22 | 24-31 | 5-5 | 12 |
| DN 800 | 470 | 1015 | 950 | 901 | 10 | 35 | 254 | 300 | 50 | 70 | 100 | 200 | 8-18 | 24-34 | 5-5 | 14 |
Применение
Чугунная задвижка с обрезиненным клином предназначена для полного перекрытия потока рабочей среды и является одним из распространенных типов трубопроводной арматуры устанавливаемой на технологических и магистральных трубопроводах транспортирующих воду.
Основные материалы конструкции
- Корпус - чугун GGG50 с термообработанным эпоксидным покрытием
- Клин - чугун GGG50, покрытый EPDM
Защита от коррозии
Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет задвижку от коррозии
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
Тип присоединения
Фланцевое
Присоединительные размеры фланцев по ГОСТу
Ру 10 и Ру 16 по ГОСТу 12815-80
Класс герметичности
А по ГОСТ 9544-2005
Конструктивное исполнение
Электропривод

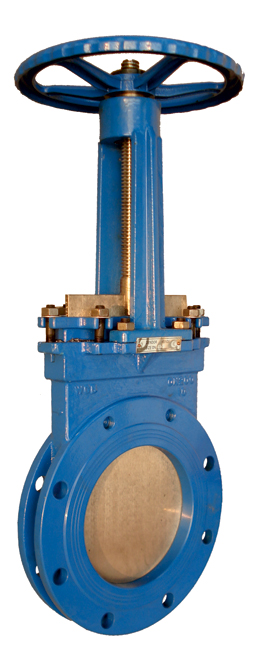

Задвижка шиберная стальная K51GV
 | DN 50-600 PN 10 Tраб от -20°C до +120°C Tмакс +150°C |

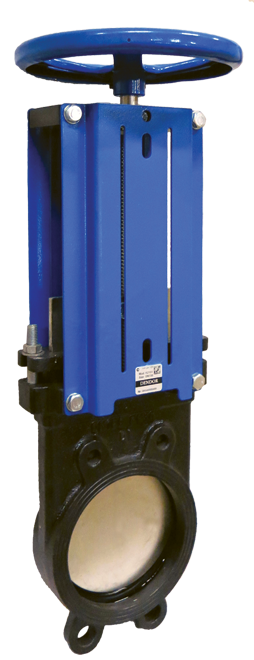

Задвижка шиберная чугунная K21GV
 | DN 50-300 PN 10 Tраб от -20°C до +120°C Tмакс +150°C |
Задвижка шиберная стальная K10GV
 | DN 50-300 PN 10 Tраб от -20°C до +120°C Tмакс +150°C |
