Регуляторы температуры РТ-ДО, РТВЖ

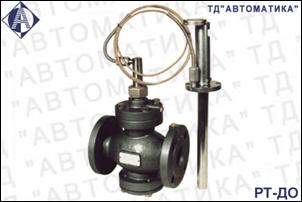

Регуляторы температуры прямого действия РТ-ДО, РТ-ДЗ
Регуляторы температуры прямого действия «РТ ДО», «РТ ДЗ» предназначаются для авторегулирования и поддержания стабильной температуры газов, паров, жидкостей, не воздействующих агрессивно на материалы частей регулятора.
Принцип функционирования регуляторов РТ-ДО (ДЗ) основывается на явлении изменения объема заполняющего термосистему вещества (заполнителя) при изменении у регулируемой среды температуры.
Регуляторы температуры РТ-ДО, РТ-ДЗ изготавливаются согласно ТУ25-02.090123-81.
Исполнения регулятора РТ
1. РТ-ДО - двухходовой регулятор нормально открытый регулирующий орган (закрытие клапана при повышении температуры).
2. РТ-ДЗ - двухходовой регулятор нормально закрытый регулирующий орган (открытие клапана при повышении температуры).
Регуляторы температуры РТ-ДО (ДЗ) широко в нагревательных и охладительных системах (вентиляция, кондиционирование, центральное отопление, охладители двигателей, теплообменники) бытовых и коммунальных установок и других объектах.
По спецзаказу возможна комплектация регулятора РТ ДО/ДЗ фильтром необходимого диаметра, ответными стальными приварными фланцами и крепежом.
Принципом действия регулятора РТ ДО/ДЗ является изменение объема заполнителя термосистемы при изменении температуры регулируемой среды.
Технические характеристики РТ-ДО, РТ-ДЗ
| Характеристики | Значения | ||||
| Полное название | Регулятор температуры прямого действия типа РТ-ДО (ДЗ) | ||||
| Диаметры условного прохода DN, мм | 15 | 25 | 40 | 50 | 80 |
| Диапазоны настройки регулируемой температуры, °C | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | ||||
| Условная пропускная способность, КN, м3/ч | 2,5 | 6,3 | 16 | 25 | 60 |
| Зона пропорциональности, °C, | 10 | 12,5 | |||
| Зона нечувствительности, °C, | 1 | ||||
| Постоянная времени, с | 100 | ||||
| Допустимая протечка в % от КN | 0,1 | ||||
| Температура регулирующей среды, °C | от -15 до + 225 | ||||
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
| Условное давление PN, МПа | 1 | 0,63 | |||
| Давление регулируемой среды, МПа | 1,6 | ||||
| Максимальный перепад давления на регулирующем клапане PN, МПа | 0,6 | 0,4 | |||
| Масса регуляторов РТ-ДО (ДЗ), кг | 7 | 9,5 | 14,5 | 22 | 40 |
| Погрешность установки по шкале настройки, °С | ±3 | ||||
| Материал | корпус: СЧ-15; шток и термобаллон термосистемы: 12Х18Н10Т; седло: 40Х13 или БрОЗЦ7С5Н1; клапан: 20Х13 | ||||

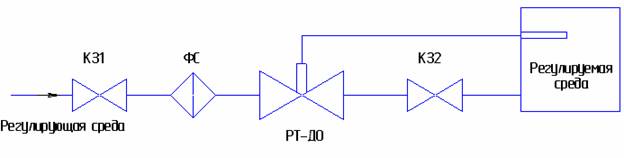

Схема включения регулятора РТ-ДО, РТ-ДЗ
ФС - фильтр сетчатый;
К31, К32 - клапаны запорные;
РТ-ДО - регулятор температуры.

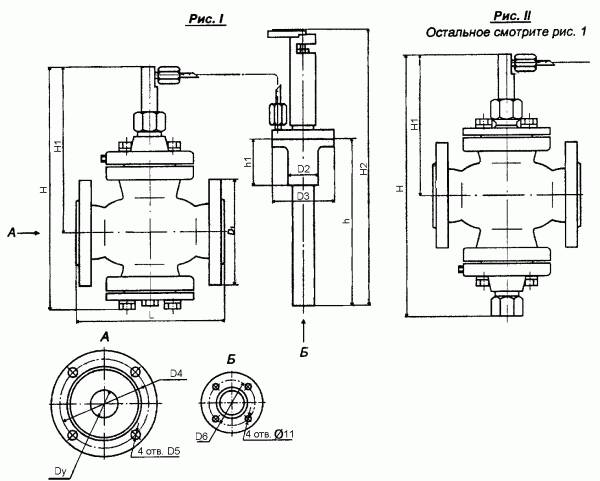

| Обозначение регулятора РТ-ДО/ДЗ | Рис. | Dy | D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | h | h1 | L, мм |
| размеры мм, не более | ||||||||||||||
| РТ-ДО-15 | I | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 195 | 470 | 270 | 64 | 130±1,0 |
| РТ-ДЗ-15 | I I | 265 | 180 | |||||||||||
| РТ-ДО-25 | I | 25 | 115 | 85 | 285 | 205 | 160±1,0 | |||||||
| РТ-ДЗ-25 | I I | 295 | 155 | |||||||||||
| РТ-ДО-40 | I | 40 | 145 | 110 | 325 | 225 | 200±1,0 | |||||||
| РТ-ДЗ-40 | I I | 335 | 185 | |||||||||||
| РТ-ДО-50 | I | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 430 | 315 | 690 | 490 | 80 | 230±1,0 |
| РТ-ДЗ-50 | I I | 440 | 255 | |||||||||||
| РТ-ДО-80 | I | 80 | 185 | 150 | 500 | 355 | 310±2,0 | |||||||
| РТ-ДЗ-80 | I I | 510 | 285 | |||||||||||
Обозначение при заказе РТ-ДО, РТ-ДЗ
1. «ГСП Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6 ТУ 25-02.090123-81» - регулятор типа РТ-ДО с нормально открытым регулирующим органом с условным проходом15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки6 м.
2. «ГСП Регулятор температуры прямого действия РТ-ДЗ-15-(20-60)-6 ТУ 25-02.090123-81» - регулятор типа РТ-ДЗ с нормально закрытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки6 м.

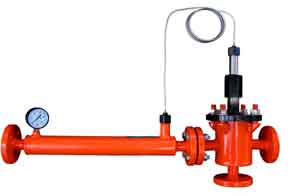

Регуляторы температуры воды РТВЖ
| Область применения | Назначение |
| Системы горячего водоснабжения ЖКХ и промышленных предприятий | · регулирование температуры воды до необходимого уровня, предусмотренного СНиПами, и автоматическое поддержание температуры на заданном уровне (основное назначение). |
| · экономия тепловой энергии за счёт снижения расхода теплоносителя и уменьшения теплопотерь. | |
| · улучшение работы отопления в результате перераспределения нагрузки и, как следствие, уменьшение количества жалоб жильцов (в случае ЖКХ). | |
| Системы приточной вентиляции (калориферы) на промышленных предприятиях | Экономия тепловой энергии за счёт снижения расхода теплоносителя |
| Системы централизованного теплоснабжения | Ограничение температуры теплоносителя в обратном трубопроводе |
| Системы охлаждения технологического оборудования на промышленных предприятиях | Автоматическое поддержание заданного температурного режима |
Технические характеристики регуляторов температуры воды РТВЖ:
| Наименование | РТВЖ-МР Дс=10 | РТВЖ-МР Дс=20 | РТВЖ | ||
| Диаметр условного прохода Ду, мм | 15, 20, 25 | 25, 32 | 40, 50 | 100 | |
| Давление рабочей среды Ру, МПа (кгс/кв.см) | 1,6(16) | ||||
| Условная пропускная способность КVу, куб.м/ч | 0,56 | 4,8 | 9 | 20 | 80 |
| Рабочая среда | вода | ||||
| Максимальная температура воды на входе, °С | 130 | ||||
| Пределы настройки, °С | 20...80 | ||||
| Погрешности настройки, °С | ±1,5 | ||||
| Максимальный перепад давления на клапане, МПа(кгс/кв.см) | 0,6(6) | ||||
| Температура окружающей среды, °С | 5...40 | ||||
| Максимальная относительная влажность, % | 90 | ||||
| Масса не более, кг | 19 | 19 | 20 | 27 | 55 |
