Регулятор перепада давления РДС, УРРД

Регулятор перепада давления, функционирующий без дополнительного источника энергии, служит для автоматического поддержания уровня давления жидких, газообразных и парообразных сред, не агрессивных к материалам регулятора. Применяется в промышленных установках, системах водоснабжения, теплопунктах.

Для изготовления корпуса используется чугун СЧ20, сталь 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющая сталь 12Х1810Т.
Присоединительные размеры фланцев по ГОСТ 12815-80

Принцип работы моделей РДС-Н – регулировка давления «после себя»
РДС-Н3 – регулировка давления «до себя».
Сила упругой деформации настроечной пружины уравновешивается усилием, генерируемым средой на сильфоном узле.
При индивидуальном заказе регулятор перепада давления комплектуется фильтром необходимого диаметра и ответными стальными приварными фланцами.

Регулятор расхода и давления УРРД

Регулятор расхода и давления УРРД с разгрузкой по давлению используется для автоматического поддержания постоянного давления, перепада расхода и давлений на абонентских вводах жилых домов, общественных зданий, тепловых пунктов. Применяется в различных технологических средах, не вызывающих коррозии деталей регулятора.

Принцип действия регулятора перепада давления базируется на изменении площади сечения проходного отверстия. Это вызывает изменение расхода среды, проходящей через корпус клапана в зависимости от перемещения затвора.

В состав регулятора УРРД входит регулирующий блок с мембраной и регулирующий фланцевый клапан.

Регулятор давления РДС-НО (НЗ)

Регуляторы давления «РДС НО (НЗ)», функционирующие без дополнительного источника энергии, служат для автоматического поддержания установленного уровня давления жидких, газообразных и парообразных сред, не воздействующих агрессивно на материалы регулятора в соответствующих ГОСТ 12997 для группы В4 условиях эксплуатации.
Материалы корпуса регулятора: чугун СЧ 20, сталь 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющая сталь 12Х18Н10Т.
Производятся по СНИЦ.423117.034ТУ.
Присоединительные размеры фланцев по ГОСТ 12815-80.

Исполнения РДС-НО; РДС-НЗ
РДС-НО - регулирование давления «после себя».
РДС-НЗ - регулирование давления «до себя».

Уравновешивание силы упругой деформации настроечной пружины усилием, генерируемым регулируемой средой на сильфонном узле является принципом действия регулятора.
Регуляторы применяются в промышленных установках, системах водоснабжения, теплопунктах и прочих объектах.
По отдельному заказу возможна комплектация прибора фильтром необходимого диаметра, ответными стальными приварными фланцами.

Технические характеристики РДС-НО; РДС-НЗ

Характеристики Характеристики
Диаметры условного прохода DN , мм 15 20 25 32 40 50 65 80 100 125 150
Диапазоны настройки регулируемого давления, МПа 0,025-0,63; 0,4-1,0
Условная пропускная способность, К N , м?/ч 2,5 4 6,3 10 16 25 40 63 100 160 250
Условное давление PN , МПа 1,6 1
Зона пропорциональности, не более 10% от верхнего предела настройки
Зона нечувствительности, не более 1,6 % от верхнего предела настройки
Относительный нерегулируемый расход по пару для исполнения РДС-НО в % от К N , не более 10
Относительный нерегулируемый расход для жидких сред и исполнения РДС-НЗ для пара, в % от К N , не более 0,5
Температура регулируемой среды, °C от 0 до + 225
Масса регуляторов, кг, не более 6,5 7,7 8,5 11 14 20 26 37 52 75 92
Длина импульсной трубки, м. 1,6
Минимальный перепад давления на клапане МПа 0,1

Обозначение РДС-НО; РДС-НЗ при заказе
Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0,025-0,63)МПа: «Регулятор давления РДС-НЗ-40(0,025-0,63) СНИЦ.423117.034ТУ».
Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т требуется указывать литеры «ст» или «нж» соответственно, для регуляторов РДС-НО с газообразной регулируемой средой - литеру «П».

Пример записи при заказе регулятора давления с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (0,4-1,0)МПа, корпусом из стали 20Л, регулируемой средой - пар: «Регулятор давления РДС-НО-80(0,4-1,0)П-ст СНИЦ.423117.034ТУ».

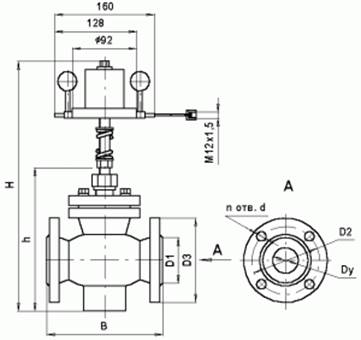

Чертеж РДС-НО; РДС-НЗ


DN D1 D2 D3 B H h d n Масса, кг
15 47 65 95 130 390 160 14 4 6,5
20 58 75 105 150 7,7
25 68 85 115 160 405 175 8,5
32 78 100 135 180 448 208 18 11
40 88 110 145 200 448 208 14
50 102 125 160 230 504 264 20
65 122 145 180 290 511 271 26
80 133 160 195 310 521 281 37
100 158 180 215 350 553 313 8 52
125 184 210 245 400 660 420 75
150 212 240 280 480 742 502 92

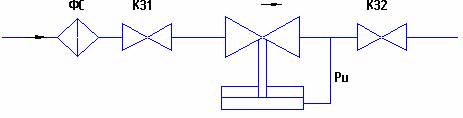

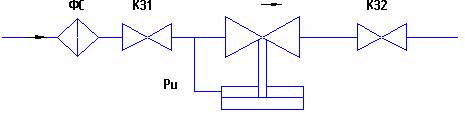

Принципиальные схемы включения регуляторов:

РДС - сборка «НО» - регулятор давления; регулирование давления «после себя»


РДС - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

ФС - фильтр сетчатый;
К31, К32 - клапаны запорные;
РУ - расходное устройство;
Pu - импульсное давление.

Изделие подлежит обязательной сертификации.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По заказу регулятор может быть укомплектован комплектом монтажных частей.
Имеется сертификат соответствия Госстандарта России.

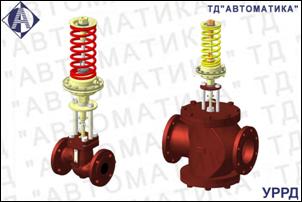

Регулятор расхода и давления УРРД

Регулятор расхода и давления «УРРД» с разгрузкой по давлению используется для автоподдержания стабильного давления, перепада расхода и давлений на абонентских вводах жилых домов общественных и промышленных зданий, тепловых пунктах и других объектах. Также применяется в различных технологических процессах со средами, не вызывающими коррозии деталей регулятора.
Принцип действия регулятора базируется на изменении площади сечения проходного отверстия, что вызывает изменение расхода среды проходящей через корпус клапана в зависимости от перемещения затвора.

В состав регулятора УРРД входит регулирующий блок с мембраной (ПМ) и регулирующий фланцевый клапан (КР).

Исполнения УРРД
Для регулирования давления «после себя» применяется исполнение УРРД-НО - нормально открытое.
Для регулирования давления до себя применяется исполнение УРРД-НЗ - нормально закрытое.

Диаметр условного прохода Ду, мм: 25; 32; 50; 65; 80; 100; 150.
Диапазон настройки, МПа - 0,01-0,07; 0,05-0,3; 0,1-0,6; 0,3-1,2.

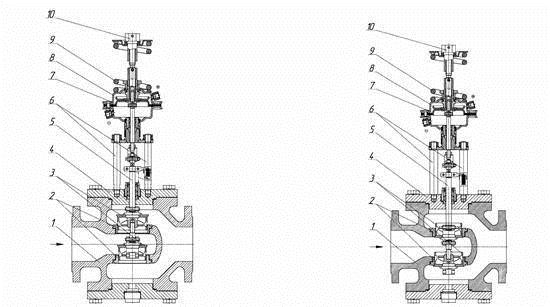

УРРД ДУ 25, 32, 50, 80

УРРД ДУ 100, 150




1-Корпус клапана, 2-Седло клапана, 3-Золотник клапана, 4-Фланец клапана, 5-Шток клапана, 6-Стойка, 7-Мембрана, 8-Крышка привода, 9-Настроечная пружина, 10-Гайка настройки давления

В регуляторе давления «после себя» золотник устанавливается сверху седла, а участок трубопровода, расположенный за регулятором, соединен с участком трубопровода. При повышении давления мембрана опускается вниз, преодолевая действие пружины, и прикрывает проход в седле, доводя давление в трубопроводе за регулятором до необходимого уровня.
В регуляторе давления «до себя» золотник устанавливается снизу седла, а надмембранное пространство соединяется с участком трубопровода до регулятора. При повышении давления мембрана открывает проход в седле, опуская золотник; при этом давление до регулятора опускается до нужной границы.

Регуляторы УРРД Ду = 25-150 мм с температурой перемещаемой среды до120 °C можно установить в любом положении. Импульсные трубки должны быть устанавлены между подающим или обратным трубопроводом и регулирующим блоком.

Технические характеристики УРРД



Вид сборки Диаметр условного прохода, Ду, мм Условная пропускная способность, Кv ± 20%, м3/ч Габаритные размеры, мм Масса, не более
Нmax L кг± 1
НО 25 8 690 160 18
32 16 710 180 20
50 32 730 230 22
65 50 770 290 30
80 80 780 310 35
100 100 890 350 108
150 250 980 480 142
НЗ 25 6 620 160 16
32 10 745 180 22
50 25 745 230 28
80 60 805 310 43
100 100 895 350 107
150 250 985 480 146


Диапазоны настроек регулятора УРРД:
Диапазоны настройки, МПа Соответствующие цвета пружины
0,01…0,07
Синий
0,05…0,3
Желтый
0,1…0,6 Красный
0,3…1,2 Красный со вставкой


В зависимости от схемы подсоединения Регулятор УРРД может использоваться:
- как регулятор давления ДО себя или ПОСЛЕ себя;
- как регулятор перепада давления ДО себя или ПОСЛЕ себя.

Исполнения УРРД
Обозначение Предназначен для регулирования Диаметр условного прохода, мм. Пределы настройки Сборка (исполнение) Условное давление, МПа МПа
Регулятор УРРД-3-Ду25 НО Д Давление после себя 25 (0,1-0,6) МПа НО -
Регулятор УРРД-3-Ду25 НО Д Давление после себя 25 (0,3-1,2) МПа НО -
Регулятор УРРД-3-Ду25 НО Д Давление после себя 25 (0,05-0,3) МПа НО -
Регулятор УРРД-3-Ду25 НО ПД Перепад давления 25 (0,05-0,3) МПа НО -
Регулятор УРРД-3-Ду25 НО ПД Перепад давления 25 (0,1-0,6) МПа НО -
Регулятор УРРД-3-Ду25 НО ПД Перепад давления 25 (0,3-1,2) МПа НО -
Регулятор УРРД-3-Ду50 НО Д Давление после себя 50 (0,05-0,3) МПа НО -
Регулятор УРРД-3-Ду50 НО Д Давление после себя 50 (0,1-0,6) МПа НО -
Регулятор УРРД-3-Ду50 НО Д Давление после себя 50 (0,3-1,2) МПа НО -
Регулятор УРРД-3-Ду50 НО ПД Перепад давления 50 (0,05-0,3) МПа НО -
Регулятор УРРД-3-Ду50 НО ПД Перепад давления 50 (0,1-0,6) МПа НО -
Регулятор УРРД-3-Ду50 НО ПД Перепад давления 50 (0,3-1,2) МПа НО -
Регулятор УРРД-3-Ду80 НО Д Давление после себя 80 (0,05-0,3) МПа НО -
Регулятор УРРД-3-Ду80 НО Д Давление после себя 80 (0,1-0,6) МПа НО -
Регулятор УРРД-3-Ду80 НО Д Давление после себя 80 (0,3-1,2) МПа НО -
Регулятор УРРД-3-Ду80 НО ПД Перепад давления 80 (0,05-0,3) МПа НО -
Регулятор УРРД-3-Ду80 НО ПД Перепад давления 80 (0,1-0,6) МПа НО -
Регулятор УРРД-3-Ду80 НО ПД Перепад давления 80 (0,3-1,2) МПа НО -


Принципиальные схемы подключения УРРД

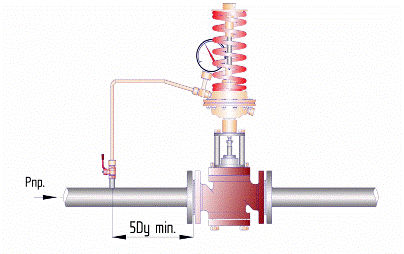

Принципиальная схема регулирования давления «ДО себя»

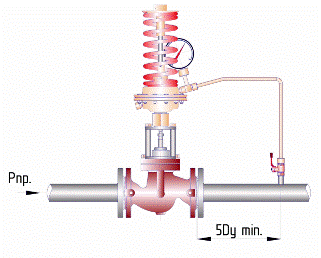

Принципиальная схема регулирования давления «ПОСЛЕ себя»

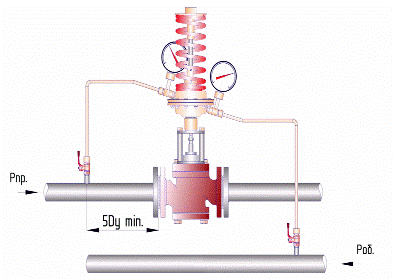

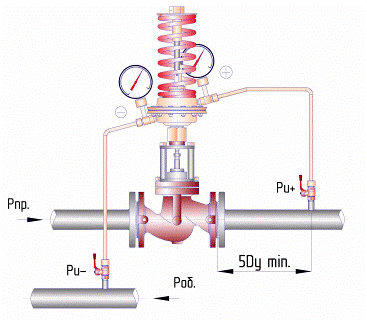

Принципиальная схема поддержания перепада давления «ДО себя»


Принципиальная схема поддержания перепада давления «ПОСЛЕ себя»
