Honeywell FF06 АА 100 мкм.
 |  |
Фильтр с прямоточной промывкой для предварительной очистки воды. Прозрачный ударопрочный корпус позволяет контролировать степень загрязнения фильтра. Фильтрующая сетка изготовлена из нержавеющей стали и легко заменяется на другую без демонтирования фильтра. Накопленные примеси на дне чаши фильтра и на сетке смываются водой при открытии клапана. Фильтр Honeywell FF06 AA компактен, расход воды составляет до 4 куб.м./час.
Характеристика: Чаша фильтра, предназначенная для холодной воды изготовлена из прозрачного материала, для горячей воды – из латуни. Компактные размеры фильтра не занимают много места и устанавливаются даже в ограниченном пространстве. Для обслуживания фильтра, замены чаши и фильтрующего элемента, не требуется демонтаж из трубопровода.
Особенностью фильтров FF06 является наличие внутренней резьбы на корпусе фильтра и внешней – на присоединительных штуцерах.
Конструкция: фильтр FF06 состоит из корпуса, резьбовых штуцеров, сетчатого заменяемого фильтра тонкой очистки, колбы, шарового клапана.
Материалы: Корпус изготавливается из латуни, устойчивой к вымыванию цинка, штуцеры – из латуни, фильтрующий элемент – из нержавеющей стали, чаша фильтра для холодной воды – из ударопрочного синтетического материала, чаша для горячей воды – из латуни.
Присоединительный размер R 1/2" 3/4" 1"
Приблизительный вес (кг) 0,7 1 1,3
Размеры (мм)
L 140 158 179
I 80 90 100
h 158 180 180
Расход при p=0,2 бар (м3/час) 1,5 3 4
Приблизительный вес (кг) 0,7 1 1,3
Размеры (мм)
L 140 158 179
I 80 90 100
h 158 180 180
Расход при p=0,2 бар (м3/час) 1,5 3 4
Фильтр Honeywell FK06 АA
 |  |
Фильтр создан на основе базовой модели FF06. Наличие встроенного клапана дает дополнительные преимущества в виде уменьшения расхода воды и снижения избыточного давления. Манометр, присоединенный патрубками к фильтру, указывает выпускное давление. Фильтр Honeywell FK06 AA снабжен нержавеющей сталью с размером фильтрующих ячеек 100 мкм и прозрачной чашей для установления степени загрязнения. Проворачивание клапана полностью удаляет загрязнения внутри корпуса.
Общая характеристика:
Чаша фильтра, предназначенная для холодной воды изготовлена из прозрачного материала, для горячей – из латуни. Компактные размеры фильтра не занимают много места и устанавливаются даже в ограниченном пространстве. Для обслуживания фильтра, замены чаши и фильтрующего элемента, не требуется демонтаж из трубопровода.
Особенности модели:
фильтр FK06 представляет собой комбинацию промывного фильтра и клапана для снижения давления, защиты магистрали воды и устройств водопотребления от колебаний давления, а также уменьшения расхода воды. Подсоединенный к корпусу манометр позволяет отслеживать давление воды на выходе. Регулирующая пружина клапана изолирована от воды.
Конструкция фильтра FK06:
- корпус с внешней резьбой и резьбовыми отверстиями для манометра
- пружинный стакан с регулировочной ручкой
- вкладыш клапана с диафрагмой и седлом клапана
- резьбовые штуцеры
- сетчатый фильтр тонкой очистки
- чаша
- шаровой клапан
Материалы:
-Корпус из штампованной латуни
- штуцеры из латуни
- фильтрующий элемент из нержавеющей стали
- чаша из прозрачного синтетического материала для холодной воды, из латуни – для горячей воды.
- регулировочная пружина из пружинной стали
- армированная волокном диафрагма из NBR
-уплотнения из NBR
Общая характеристика:
Чаша фильтра, предназначенная для холодной воды изготовлена из прозрачного материала, для горячей – из латуни. Компактные размеры фильтра не занимают много места и устанавливаются даже в ограниченном пространстве. Для обслуживания фильтра, замены чаши и фильтрующего элемента, не требуется демонтаж из трубопровода.
Особенности модели:
фильтр FK06 представляет собой комбинацию промывного фильтра и клапана для снижения давления, защиты магистрали воды и устройств водопотребления от колебаний давления, а также уменьшения расхода воды. Подсоединенный к корпусу манометр позволяет отслеживать давление воды на выходе. Регулирующая пружина клапана изолирована от воды.
Конструкция фильтра FK06:
- корпус с внешней резьбой и резьбовыми отверстиями для манометра
- пружинный стакан с регулировочной ручкой
- вкладыш клапана с диафрагмой и седлом клапана
- резьбовые штуцеры
- сетчатый фильтр тонкой очистки
- чаша
- шаровой клапан
Материалы:
-Корпус из штампованной латуни
- штуцеры из латуни
- фильтрующий элемент из нержавеющей стали
- чаша из прозрачного синтетического материала для холодной воды, из латуни – для горячей воды.
- регулировочная пружина из пружинной стали
- армированная волокном диафрагма из NBR
-уплотнения из NBR

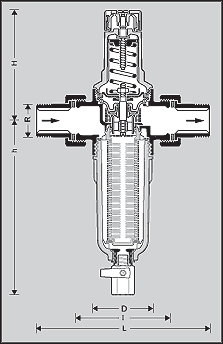

Присоединительный размер R 1/2" 3/4" 1"
Приблизительный вес (кг) 0,7 1 1,5
Размеры (мм)
L 140 160 180
I 80 90 100
H 89 89 111
h 156 156 180
D 54 54 61
Значение Kvs 2,5 2,9 6
Приблизительный вес (кг) 0,7 1 1,5
Размеры (мм)
L 140 160 180
I 80 90 100
H 89 89 111
h 156 156 180
D 54 54 61
Значение Kvs 2,5 2,9 6
Мех. фильтр с поворотным фланцем Honeywell F74C
 | Фильтр с обратной промывкой для холодной воды. Фильтрует различные механические загрязнения, которые удаляются потоком воды в ручную или автоматически. Одновременная промывка и фильтрация. Выпускное давление укажет манометр на корпусе фильтра. Фильтр можно устанавливать вертикально и горизонтально. Прозрачный корпус для слежения за состоянием фильтрующей сетки. |
Фильтр с возможностью обратной промывки холодной воды. Фильтрует механические загрязнения, удалить которые можно вручную или автоматически. Процессы фильтрации и промывки проводятся одновременно.
Общая характеристика:
- Все фильтры укомплектованы сеткой с размером ячеек 100 мкм
- Разные сетки взаимозаменяемы
- Легкая замена чаши и фильтрующего элемента
- Техническое обслуживание без демонтажа из трубопровода
- Фильтр можно устанавливать вертикально и горизонтально
- Монтажное положение – чашей вниз
Особенность модели:
Фильтры F74C используются в системах, где установлен клапан понижения давления или где он не требуется. Поворотное фланцевое соединение позволяет устанавливать его на горизонтальном и вертикальном участке трубопровода чашей вниз. Кольцо –памятка указывает время очередной промывки. Байонетное соединение отвечает за легкую установку привода обратной промывки.
Общая характеристика:
- Все фильтры укомплектованы сеткой с размером ячеек 100 мкм
- Разные сетки взаимозаменяемы
- Легкая замена чаши и фильтрующего элемента
- Техническое обслуживание без демонтажа из трубопровода
- Фильтр можно устанавливать вертикально и горизонтально
- Монтажное положение – чашей вниз
Особенность модели:
Фильтры F74C используются в системах, где установлен клапан понижения давления или где он не требуется. Поворотное фланцевое соединение позволяет устанавливать его на горизонтальном и вертикальном участке трубопровода чашей вниз. Кольцо –памятка указывает время очередной промывки. Байонетное соединение отвечает за легкую установку привода обратной промывки.
Мех. фильтр с поворотным фланцем Honeywell F74C-ZA
 |  |
Фильтр F74C-ZA является упрощенным вариантом модели F74C с сохранением всех рабочих характеристик. Основное отличие заключается в отсутствии декоративной крышки, дренажного штуцера, кольца-памятки для проведения промывки и манометра.
Используется в системах с установленным клапаном понижения давления или где он не требуется. Присутствие поворотного фланцевого соединения позволяет устанавливать фильтр, как на горизонтальном, так и на вертикальном участке трубопровода чашей вниз. Байонетное соединение обеспечивает присутствие привода обратной промывки.
Используется в системах с установленным клапаном понижения давления или где он не требуется. Присутствие поворотного фланцевого соединения позволяет устанавливать фильтр, как на горизонтальном, так и на вертикальном участке трубопровода чашей вниз. Байонетное соединение обеспечивает присутствие привода обратной промывки.
Присоединительный размер R 1/2"
Приблизительный вес (кг) 2,5
Размеры (мм)
H 345
h 306
T 150
t 66
r 27
D 105
I -
L -
Приблизительный вес (кг) 2,5
Размеры (мм)
H 345
h 306
T 150
t 66
r 27
D 105
I -
L -
Конструкция:
- корпус
- резьбовые штуцеры
- поворотное соединение с фланцевым уплотнением и винтами крепления
- сетчатый фильтр тонкой очистки
- прозрачная чаша фильтра
- шаровой клапан с дренажным штуцером
- накидной ключ для чаши
Материалы:
- корпус из ударопрочного прозрачного пластика
- штуцеры наружной резьбы из латуни
- соединительный элемент из красной бронзы
- фильтрующий элемент из нержавеющей стали
- чаша из ударопрочного прозрачного пластика
Принцип действия:
Сетчатый вкладыш состоит из двух секций – основной нижней и дополнительной верхней.
Во время фильтрации верхняя секция закрыта, и вода проходит через основную снаружи внутрь. Открывание шарового клапана включает режим обратной промывки и весь сетчатый вкладыш опускается вниз. Вода начинает проходить через верхнюю секцию и после очистки разделяется на два направления: к потребителям воды и на очистку. Слой воды, идущий на очистку, промывает нижнюю секцию в направлении изнутри наружу. Так происходит полное очищение основной секции фильтра. После закрытия шарового клапана фильтр переходит в режим фильтрации.
- корпус
- резьбовые штуцеры
- поворотное соединение с фланцевым уплотнением и винтами крепления
- сетчатый фильтр тонкой очистки
- прозрачная чаша фильтра
- шаровой клапан с дренажным штуцером
- накидной ключ для чаши
Материалы:
- корпус из ударопрочного прозрачного пластика
- штуцеры наружной резьбы из латуни
- соединительный элемент из красной бронзы
- фильтрующий элемент из нержавеющей стали
- чаша из ударопрочного прозрачного пластика
Принцип действия:
Сетчатый вкладыш состоит из двух секций – основной нижней и дополнительной верхней.
Во время фильтрации верхняя секция закрыта, и вода проходит через основную снаружи внутрь. Открывание шарового клапана включает режим обратной промывки и весь сетчатый вкладыш опускается вниз. Вода начинает проходить через верхнюю секцию и после очистки разделяется на два направления: к потребителям воды и на очистку. Слой воды, идущий на очистку, промывает нижнюю секцию в направлении изнутри наружу. Так происходит полное очищение основной секции фильтра. После закрытия шарового клапана фильтр переходит в режим фильтрации.
Промывной фильтр мех. очистки Honeywell F76S
 |  |
Фильтр с принципом действия обратной промывки для холодной воды. Фильтрует механические примеси, удаляющиеся потоком воды вручную или автоматически. Одновременно с этим происходит процесс промывки. Расход воды до 11,5 куб.м/час
Конструкция:
- корпус с манометром
- резьбовые штуцеры
- сетчатый фильтр
- чаша
- шаровой клапан с дренажным штуцером
- накидной ключ для чаши
Конструкция:
- корпус с манометром
- резьбовые штуцеры
- сетчатый фильтр
- чаша
- шаровой клапан с дренажным штуцером
- накидной ключ для чаши

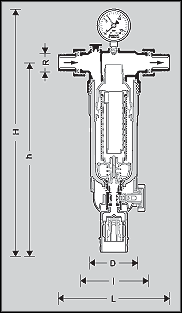

Присоединительный размер R 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Приблизительный вес (кг) 2,9 2,9 3,1 3,3 4 4,8
Размеры (мм)
L 170 178 209 222 246 267
I 110 110 130 130 150 150
H 449 449 453 453 532 532
h 350 350 351 351 417 417
D 97 97 97 97 120 120
Регистр. номер DIN/DVGW R066 R067 R068 R069 R070 R071
Расход при Δp=0,2 бар (м3/час) 3,2 4,3 7,2 7,8 10 11,5
Приблизительный вес (кг) 2,9 2,9 3,1 3,3 4 4,8
Размеры (мм)
L 170 178 209 222 246 267
I 110 110 130 130 150 150
H 449 449 453 453 532 532
h 350 350 351 351 417 417
D 97 97 97 97 120 120
Регистр. номер DIN/DVGW R066 R067 R068 R069 R070 R071
Расход при Δp=0,2 бар (м3/час) 3,2 4,3 7,2 7,8 10 11,5
Материалы:
- корпус из ударопрочного прозрачного пластика
- штуцеры наружной резьбы из латуни
- соединительный элемент из красной бронзы
- фильтрующий элемент из нержавеющей стали
- чаша из ударопрочного прозрачного пластика или из красной бронзы
Принцип действия фильтра Honeywell F76S
Сетчатый вкладыш состоит из двух секций – основной нижней и дополнительной верхней.
Во время фильтрации верхняя секция закрыта, и вода проходит через основную снаружи внутрь. Открывание шарового клапана включает режим обратной промывки и весь сетчатый вкладыш опускается вниз. Вода начинает проходить через верхнюю секцию и после очистки разделяется на два направления: к потребителям воды и на очистку. Слой воды, идущий на очистку, промывает нижнюю секцию в направлении изнутри наружу. Так происходит полное очищение основной секции фильтра. После закрытия шарового клапана фильтр переходит в режим фильтрации.
- корпус из ударопрочного прозрачного пластика
- штуцеры наружной резьбы из латуни
- соединительный элемент из красной бронзы
- фильтрующий элемент из нержавеющей стали
- чаша из ударопрочного прозрачного пластика или из красной бронзы
Принцип действия фильтра Honeywell F76S
Сетчатый вкладыш состоит из двух секций – основной нижней и дополнительной верхней.
Во время фильтрации верхняя секция закрыта, и вода проходит через основную снаружи внутрь. Открывание шарового клапана включает режим обратной промывки и весь сетчатый вкладыш опускается вниз. Вода начинает проходить через верхнюю секцию и после очистки разделяется на два направления: к потребителям воды и на очистку. Слой воды, идущий на очистку, промывает нижнюю секцию в направлении изнутри наружу. Так происходит полное очищение основной секции фильтра. После закрытия шарового клапана фильтр переходит в режим фильтрации.
