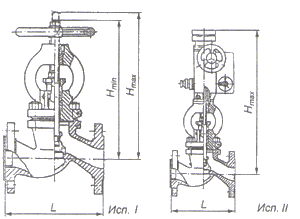

Клапан запорный проходной фланцевый 15с22нж, 15с922нж



DN Исп. L Hmin Hmax Масса (не более)
40 I 200 277 300 16
II 761 40
50 I 230 277 300 18,5
II 761 45
80 I 310 357 397 41
II 737 88
100 I 350 389 434 58
II 771 99



Среда - вода, пар, неагрессивные среды при температуре до 425 °С Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.1, ряд 2) Материал корпуса - сталь 25Л Герметичность затвора - по классу "С" ГОСТ 9544-93 Привод - ручной (маховик) - исп.I; электропривод ТЭ 099.058-01МКУ2, Б 099.098-08М1 - исп.II



Обознач. изделия DN Н H1 L L1 Масса
15с22нж 15нж22нж 150 590   480   105
15с922нж 15нж922нж   1101 480 230
15с22нж 15нж22нж 200 635   600   167
15с922нж 15нж922нж   1161 480 320



Среда - вода, пар при температуре до 420 °С - т/ф 15с22нж, 15с922нж; коррозионные среды при температуре до 420 °С - т/ф 15нж22нж, 15нж922нж Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 Установочное положение на трубопроводе - любое, кроме электроприводом вниз Герметичность затвора - по классу "В" ГОСТ 9544-93 Материал корпуса - углеродистая сталь - т/ф 15с22нж, 15с922нж; коррозионностойкая сталь - т/ф 15нж22нж, 15нж922нж Привод - ручной (маховик); электропривод ТЭ 099.058-01МКУ2, Б099.098-08М1





Клапан запорный сальниковый фланцевый или с концами под приварку 15с52нж9, 15с52нж11






DN L Н Масса
15 175 216 6,8
20 190 238 8,73
25 200 266 10,8
32 210 322 15,7
40 225 342 17,5



Герметичность в затворе обеспечивается применением шаровой опоры в узле "золотник-шпиндель" Среда - вода, пар при температуре до +400 °С Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 - т/ф 15с52нж9, нж9М; с ответными фланцами - т/ф 15с52нж10, нж10М Материал корпуса - сталь 20 Привод — ручной (маховик)

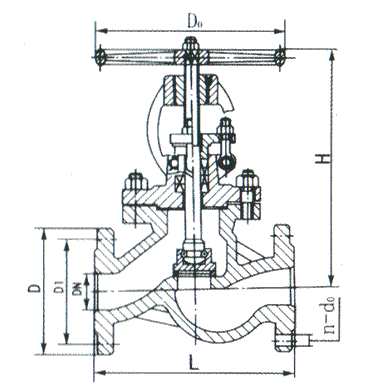

15с65нж - Клапан запорный проходной фланцевый



  L (mm) D H
DN15 130 95 184
DN20 150 105 190
DN25 160 115 207
DN32 180 135 216
DN40 200 145 250
DN50 230 160 270
DN65 290 180 310
DN80 310 195 350
DN100 350 215 365
DN125 400 245 430
DN150 480 280 450
DN200 600 335 556

Рабочее давление: 1.6MPa Температура рабочей среды: <425oC Материалы основных деталей: сталь, латунь Рабочая среда: вода, пар
