Подводка гибкая для воды "Акватехника"

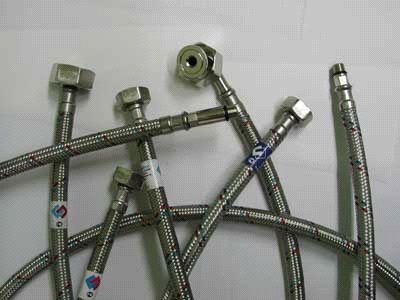

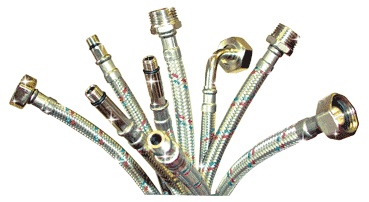

Гибкие подводки для воды в стальной и алюминиевой оплетке

Применение

Гибкие шланги "Акватехника" применяются для подсоединения умывальников, кранов, биде, унитазов, стиральных машин, нагревательных приборов (посудомоечных машин, бойлеров) бытового назначения и другой сантехники, а так же в помещениях с повышенной влажностью. СТРОГО ЗАПРЕЩАЕТСЯ применять гибкие шланги "Акватехника" в постоянном проточном режиме, вместо трубопроводов.

Указания по монтажу и эксплуатации подводки Акватехника.

Перед монтажом сделать визуальный осмотр гибкого шланга "Акватехника" на предмет крепления (обжатия) концевой арматуры, наличия прокладки, повреждения резьбы, оплетки и других дефектов, возникших при хранении и транспортировке.
Доступ к концевой арматуре должен быть свободным для монтажа и осмотра.
Не подвергать шланг механическим нагрузкам, скручиванию, растягиванию, изломам во время монтажа и эксплуатации.
Устанавливать гибкую подводку "Акватехника" с радиусом изгиба не менее 5-кратного внешнего диаметра.
Концевая арматура затягивается с усилием не более 0,4 н.м.
Гибкий шланг "Ауватехника" не должен быть установлен в натянутом состоянии.
После установки рукавов "Акватехника" в течение 30 мин. делать визуальный осмотр на предмет утечки воды. Если появляются капли в местах соединении, то место соединения подтянуть.
Запрещается эксплуатация подводки "Акватехника", при отрицательных температурах и вблизи открытого огня.
Через каждые 6 месяцем делать визуальный осмотр гибкой подводки и проверять герметичность крепления концевой арматуры. Утечки не допускаются.

Чтобы быть уверенным в использовании гибкой подводки в металлической оплетке "Акватехника", мы хотим ознакомить вас с общими характеристиками данной продукции:

Концевая арматура
гайка 3/8, 1/2, 3/4;
штуцер 3/8, 1/2,3/4;
штуцер M10х18, M10х5.
Материал: латунь, покрытая никелем, ОТ 67 UNI-EN 12164 (евронормы), ЛС-59 ГОСТ 1583-89.
Ниппель с прокладкой
Материал: латунь ОТ 67 UNI-EN 12164 CW 614 N (евронормы), ЛС-59 ГОСТ 1583-89.
Резиновая трубка
Материал: нетоксичный этиленпропиленовый каучук EPDM DIN 53504, ГОСТ 5496.
Прокладка к ниппелю и штуцеру М10
Материал: нетоксичный этиленпропиленовый каучук EPDM, смесь резиновая В 14 ТУ 381051082-86.
Оплетка
Материал: проволока из нержавеющей стали D 0.2 мм. Марка стали - 304-AISI (США), EN 88-86/1 (евронормы). ГОСТ 5632-72 (СНГ).
Обойма
Материал: нержавеющая сталь марки 304-AISI, HN 88-86/1, ГОСТ 5632-77.

Технические характеристики

Внутренний диаметр шланга 8,5мм +- 0,5мм
Наружный диаметр шланга 12,5мм +- 0,5мм
Внутренний диаметр ниппеля 6,2 мм
Рабочее давление 20 атмосфер
Рабочая температура 95 ° C
Поток (3 кг/кв.см) 36 л /мин. (min)
Радиус кривизны 65 мм (min)
Концевая арматура затягивается с усилием не более 0.4 НМ

Транспортация и хранение

Категория условий хранения и транспортирования по ГОСТ 15150.

Гибкую подводку "Акватехника" транспортируют в крытых транспортных средствах всех видов в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

Гибкая подводка должна храниться в помещении при температуре от -20 до +45 градусов в упаковке предприятия-изготовителя или в расправленном виде.

Во время длительного хранения не допускать прямого воздействия ультрафиолета (солнечных лучей).

Не допускается хранить шланги "Акватехника" совместно с маслами, бензином, кислотами, щелочами, их парами, а также с другими веществами, разрушающими резину и вызывающими коррозию металлов.

Гибкие шланги в металлической оплетке "Акватехника" успешно применяются в области сантехнического и нагревательного оборудования во всем мире уже более 20 лет и их использование продолжает быстро расти.
