Котлы BAXI
MAIN
Благодаря битермическому теплообменнику и специально спроектированной системе отвода продуктов сгорания, котел MAIN отличается сверхкомпактными размерами.
Он разработан специально для применения в поквартирном отоплении, и является идеальным вариантом для применения в многоэтажных домах (в том числе выше 5 этажей).
Газовая система
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Регулятор давления газа;
• Рассекатели пламени горелки сделаны из нержавеющей стали;
• Запатентованная система регулирования подачи воздуха;
• Возможна перенастройка для работы на сжиженном газе;
Гидравлическая система
• Битермический теплообменник;
• Высокоскоростной циркуляционный насос с автоматическим воздухоотводчиком;
• Манометр;
• Автоматический байпас;
• Постциркуляция насоса;
Температурный контроль
• Диапазон регулирования температуры в системе отопления 35-80°С;
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Электронная индикация температуры;
• Возможность подключения комнатного термостата и рограммируемого таймера;
• Контроль температуры при помощи датчика NTC;
Устройства контроля и безопасности
• Электронная система самодиагностики;
• Электронная защита от образования накипи;
• Ионизационный контроль наличия пламени;
• Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
• Защитный термостат от перегрева воды в теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания;
• Прессостат в системе отопления — срабатывает при недостатке давления воды;
• Предохранительный клапан в контуре отопления (3 атм.);
• Система защиты от замерзания.
Технические характеристики | Отопление и горячая вода | ||
MAIN 24 Fi | MAIN 24 i | ||
Макс. полезная тепловая мощность | кВт | 24,0 | 24,0 |
Мин. полезная тепловая мощность | кВт | 9,3 | 9,3 |
Макс. потребляемая тепловая мощность | кВт | 26,3 | 26,3 |
Мин. потребляемая тепловая мощность | кВт | 10,6 | 10,6 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 2,78 (2,04) | 2,78 (2,04) |
Макс. производительность (КПД) | % | 90,3 | 90,3 |
Производительность при 30% мощности | % | 88,0 | 88,0 |
Расширительный бак | л/бар | 8/0,5 | 8/0,5 |
Камера сгорания | закр. | откр. | |
Диапазон регулирования температуры в контуре ГВС | С | 35 - 55 | 35 - 55 |
Кол-во горячей воды при t=25°C | л/мин | 13,7 | 13,7 |
Мин. расход воды в контуре ГВС | л/мин | 2,5 | 2,5 |
Макс. давление в контуре ГВС | бар | 8 | 8 |
Мин. давление в контуре ГВС | бар | 0,2 | 0,2 |
Диаметр дымохода | мм | - | 120 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | - |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 | - |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 |
Мощность/Напряжение | Вт/В | 170/230 | 110/230 |
Габаритные размеры | |||
- высота | мм | 730 | 730 |
- ширина | мм | 400 | 400 |
- глубина | мм | 317 | 317 |
Вес НЕТТО | кг | 33,5 | 29 |
Упаковочные размеры | см | 49х37х83 | 49х37х83 |
ECO
Настенный газовый котел. Котлы серии ECO — это котлы эконом класса. Благодаря простоте конструкции данные котлы отличаются повышенной надежностью и имеют идеальное сочетание цены и качества.
Газовая система
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Регулятор давления газа;
• Рассекатели пламени на горелке сделаны из нержавеющей стали;
• Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
• Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система
• Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
• Вторичный пластинчатый теплообменник из нержавеющей стали (в двухконтурных моделях);
• Латунный трехходовой клапан (в двухконтурных моделях);
• Высокоскоростной циркуляционный насос со встроенным автоматическим воздухоотводчиком;
• Термоманометр;
• Автоматический байпас;
• Фильтр на входе холодной воды;
• Возможность подключения внешнего накопительного бойлера для горячей воды.
Температурный контроль
• Диапазон регулирования температуры в системе отопления 30-85оС;
• Встроенная погодазависимая автоматика (Возможность подключения датчика уличной температуры);
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Термоманометр;
• Возможность подключения комнатного термостата и программируемого таймера.
Устройства контроля и безопасности
• Ионизационный контроль наличия пламени;
• Защитный термостат от перегрева воды в первичном теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
• Прессостат в системе отопления — срабатывает при недостатке давления воды или при блокировке насоса;
• Предохранительный клапан в контуре отопления (3 атм.).
Технические характеристики | Отопление и горячая вода | Только отопление | ||||
ECO 240 Fi | ECO 240 i | ECO 280 Fi | ECO 280 i | ECO 1.240 Fi | ||
Макс. полезная тепловая мощность | кВт | 24 | 24 | 29,4 | 28 | 24 |
Мин. полезная тепловая мощность | кВт | 9,3 | 9,3 | 10,4 | 10,4 | 9,3 |
Макс. потребляемая тепловая мощность | кВт | 26,3 | 26,3 | 32,6 | 31,1 | 26,3 |
Мин. потребляемая тепловая мощность | кВт | 10,6 | 10,6 | 11,9 | 11,9 | 10,6 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 2,78 (2,0) | 2,78 (2,0) | 3,45 (2,54) | 3,29 (2,42) | 2,78 (2,0) |
Макс. производительность (КПД) | % | 90,3 | 90,3 | 90,3 | 90,3 | 90,3 |
Производительность при 30% мощности | % | 88,0 | 88,0 | 88 | 88 | 88,0 |
Расширительные бак | л/бар | 8/0,5 | 8/0,5 | 10/0,5 | 10/0,5 | 8/0,5 |
Камера сгорания | закр. | откр. | закр. | откр. | закр. | |
Диапазон регулирования темп. в контуре ГВС | С | 35 - 65 | 35 - 65 | 35-65 | 35-65 | - |
Кол-во горячей воды при t=25°С | л/мин | 13,7 | 13,7 | 16,9 | 16 | - |
Мин. расход воды в контуре ГВС | л/мин | 2,5 | 2,5 | 2,5 | 2,5 | - |
Макс. давление в контуре ГВС | бар | 8 | 8 | 8 | 8 | - |
Мин. давление в контуре ГВС | бар | 0,2 | 0,2 | 0,2 | 0,2 | - |
Диаметр дымохода | мм | - | 120 | - | 140 | - |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | - | 60-100/80 | - | 60-100/80 |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 | - | 4/25 | - | 5/30 |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 | 20 | 20 | 20 |
Мощность/напряжение | Вт/В | 170/230 | 110/230 | 190/230 | 110/230 | 170/230 |
Габаритные размеры | ||||||
- высота | мм | 760 | 760 | 760 | 800 | 760 |
- ширина | мм | 450 | 450 | 450 | 450 | 450 |
- глубина | мм | 345 | 230 | 345 | 345 | 345 |
Вес НЕТТО | кг | 38,5 | 34,0 | 40 | 35 | 36,5 |
Упаковочные размеры | см | 53х91х40 | 53х91х40 | 53х91х40 | 53х91х40 | 53х91х40 |
ECO3 Compact
Настенные газовые котлы с жидкокристаллическим дисплеем. В котлах данной серии удивительным образом удалось соединить сверхкомпактные размеры с удобством в использовании и обслуживании. Электронная плата последнего поколения и самодиагностика обеспечивают высочайшую надежность работы. Жидкокристаллический дисплей дает полную информацию о работе котла.
Газовая система
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Рассекатели пламени на горелке сделаны из нержавеющей стали;
• Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
• Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система
• Датчик протока с фильтром и ограничителем расхода воды;
• Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
• Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
• Латунный трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
• Энергосберегающий циркуляционный насос с автоматическим воздухоотводчиком;
• Манометр;
• Автоматический байпас;
• Постциркуляция насоса;
• Фильтр на входе холодной воды;
• Возможность подключения внешнего накопительного бойлера для горячей воды.
Температурный контроль
• Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
• Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Электронная индикация температуры;
• Возможность подключения комнатного термостата и программируемого таймера.
Устройства контроля и безопасности
• Жидкокристаллический дисплей, отображающий полную информацию о работе котла;
• Электронная система самодиагностики;
• Возможность вывода сигнала о блокировке котла на пульт диспетчера;
• Ионизационный контроль пламени;
• Система защиты от блокировки насоса (включается автоматически каждые 24 ч.);
• Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч.);
• Защитный термостат от перегрева воды в первичном теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
• Прессостат в системе отопления — срабатывает при недостатке давления воды;
• Предохранительный клапан в контуре отопления (3 атм.);
• Система защиты от замерзания в контурах отопления и ГВС.
Технические характеристики | Отопление и горячая вода | Только отопление | |||||
ECO3 Compact | ECO3 Compact | ECO3 Compact | ECO3 Compact | ECO3 Compact | ECO3 Compact | ||
240 Fi | 240 i | 1.240 Fi | 1.240 i | 1.140 Fi | 1.140 i | ||
Макс. полезная тепловая мощность | кВт | 24 | 24 | 24 | 24 | 14 | 14 |
Мин. полезная тепловая мощность | кВт | 9,3 | 9,3 | 9,3 | 9,3 | 6 | 6 |
Макс. потребляемая тепловая мощность | кВт | 26,3 | 26,3 | 26,3 | 26,3 | 15,4 | 15,4 |
Мин. потребляемая тепловая мощность | кВт | 10,6 | 10,6 | 10,6 | 10,6 | 7,1 | 7,1 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 2,78 (2,04) | 2,78 (2,04) | 2,78 (2,04) | 2,78 (2,04) | 1,63 (1,2) | 1,63 (1,2) |
Макс. производительность | % | 91,2 | 91,2 | 91,2 | 91,2 | 91,2 | 91,2 |
Производительность при 30% мощности | % | 88,7 | 88,0 | 88,7 | 88,7 | 88,7 | 88,7 |
Расширительный бак | л/бар | 8/0,5 | 7/0,5 | 8/0,5 | 7/0,5 | 7/0,5 | 7/0,5 |
Камера сгорания | закр. | откр. | закр. | откр. | закр. | откр. | |
Диапазон регулирования темп. в контуре ГВС | °С | 30-65 | 30-65 | - | - | - | - |
Кол-во горячей воды при ΔТ=25°С | л/мин | 13,7 | 13,7 | - | - | - | - |
Мин. расход воды в контуре ГВС | л/мин | 2,5 | 2,5 | - | - | - | - |
Макс. давление в контуре ГВС | бар | 8 | 8 | - | - | - | - |
Мин. давление в контуре ГВС | бар | 0,2 | 0,2 | - | - | - | - |
Диаметр дымохода | мм | - | 120 | - | 120 | - | 110 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | - | 60-100/80 | - | 60-100/80 | - |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 | - | 5/30 | - | 5/30 | - |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 | 20 | 20 | 20 | 20 |
Мощность/напряжение | Вт/В | 130/230 | 80/230 | 130/230 | 80/230 | 80/230 | 80/230 |
Габаритные размеры: | |||||||
- высота | мм | 730 | 730 | 730 | 734 | 734 | 730 |
- ширина | мм | 400 | 400 | 400 | 400 | 400 | 400 |
- глубина | мм | 317 | 317 | 317 | 317 | 317 | 317 |
Вес НЕТТО | кг | 34 | 30 | 32 | 28 | 31 | 27 |
LUNA
Настенные газовые котлы повышенной комфортности. Благодаря встроенной электронной системе управления и контроля котлы серии LUNA отличаются повышенной эффективностью, а так же удобством в использовании и обслуживании.
Газовая система
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Рассекатели пламени на горелке сделаны из нержавеющей стали;
• Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
• Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система
• Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
• Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
• Латунный трехходовой клапан (двухконтурные модели);
• Высокоскоростной циркуляционный насос со встроенным автоматическим воздухоотводчиком;
• Манометр;
• Автоматический байпас;
• Постциркуляция насоса;
• Фильтр на входе холодной воды;
• Возможность подключения внешнего накопительного бойлера для горячей воды.
Температурный контроль
• Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
• Встроенная погодозависимая автоматика (Возможность подключения датчика уличной температуры);
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Электронная индикация температуры;
• Возможность подключения комнатного термостата и программируемого таймера.
Устройства контроля и предохранительные устройства
• Электронная система самодиагностики;
• Ионизационный контроль наличия пламени;
• Система защиты от блокировки насоса (включается автоматически каждые 24 ч.);
• Защитный термостат от перегрева воды в первичном теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
• Прессостат в системе отопления — срабатывает при недостатке давления воды или при блокировке насоса;
• Предохранительный клапан в контуре отопления (3 атм.);
• Система защиты от замерзания в контуре отопления (срабатывает при понижении температуры до 5°С).
Аксессуары в комплекте
• Газовый кран;
• Кран с фильтром на входе холодной воды;
• Пять подсоединений котла к газу, воде и системе отопления;
• Крепежный шаблон и крюки для крепления к стене.
Технические характеристики | Отопление и горячая вода | Только отопление | ||||||
Luna | Luna | Luna | Luna | Luna | Luna | Luna | ||
240 Fi | 310 Fi | 240 i | 280 i | 1.240 Fi | 1.310 Fi | 1.240 i | ||
Макс. полезная тепловая мощность | кВт | 24 | 31 | 24 | 28 | 24 | 31 | 24 |
Мин. полезная тепловая мощность | кВт | 9,3 | 10,4 | 9,3 | 10,4 | 9,3 | 10,4 | 9,3 |
Макс. потребляемая тепловая мощность | кВт | 26,3 | 34,3 | 26,3 | 31,1 | 26,3 | 34,3 | 26,3 |
Мин. потребляемая тепловая мощность | кВт | 10,6 | 11,9 | 10,6 | 11,9 | 10,6 | 11,9 | 10,6 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 2,78 (2,04) | 3,63 (2,67) | 2,78 (2,04) | 3,29 (2,42) | 2,78 (2,04) | 3,63 (2,67) | 2,78 (2,04) |
Макс. производительность (КПД) | % | 90,3 | 90,3 | 90,3 | 90,3 | 90,3 | 90,3 | 90,3 |
Производительность при 30% мощности | % | 88 | 88 | 88 | 88 | 88 | 88 | 88 |
Расширительный бак | л/бар | 8/0,5 | 10/0,5 | 8/0,5 | 10/0,5 | 8/0,5 | 10/0,5 | 8/0,5 |
Камера сгорания | закр. | закр. | откр. | откр. | закр. | закр. | откр. | |
Диапазон регулирования темп. в контуре ГВС | °С | 35 - 65 | 35 - 65 | 35 - 65 | 35 - 65 | - | - | - |
Кол-во горячей воды при t=25°С | л/мин | 13,7 | 18 | 13,7 | 16 | - | - | - |
Мин. расход воды в контуре ГВС | л/мин | 2,5 | 2,5 | 2,5 | 2,5 | - | - | - |
Макс. давление в контуре ГВС | бар | 8 | 8 | 8 | 8 | - | - | - |
Мин. давление в контуре ГВС | бар | 0,2 | 0,2 | 0,2 | 0,2 | - | - | - |
Диаметр дымохода | мм | - | - | 120 | 140 | - | - | 120 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | 60-100/80 | - | - | 60-100/80 | 60-100/80 | - |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/40 | 4/25 | - | - | 5/40 | 4/25 | - |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Мощность/напряжение | Вт/В | 170/230 | 190/230 | 110/230 | 110/230 | 170/230 | 190/230 | 110/230 |
Габаритные размеры | ||||||||
- высота | мм | 760 | 760 | 800 | 800 | 760 | 760 | 800 |
- ширина | мм | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
- глубина | мм | 345 | 345 | 345 | 345 | 345 | 345 | 345 |
Вес НЕТТО | кг | 39 | 41 | 34,5 | 35,5 | 37 | 39 | 32,5 |
Упаковочные размеры | см | 53х91х40 | 53х91х40 | 53х91х40 | 53х91х40 | 53х91х40 | 53х91х40 | 53х91х40 |
LUNA3 COMFORT
Настенные газовые котлы третьего поколения со съемной цифровой панелью. Передовая электронная плата и высокая производительность обеспечивают максимальный комфорт под вашим управлением. Съемная цифровая панель является также датчиком комнатной температуры. Выносная конструкция панели управления позволяет установить панель в удобном месте (опционально возможен беспроводный вариант).
Газовая система
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Рассекатели пламени на горелке сделаны из нержавеющей стали;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
• Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система • Электронный расходомер воды контура ГВС;
• Энергосберегающий циркуляционный насос с автоматическим воздухоотводчиком;
• Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
• Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
• Латунный трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
• Манометр;
• Автоматический байпас;
• Постциркуляция насоса;
• Фильтр на входе холодной воды;
• Возможность подключения внешнего накопительного бойлера для горячей воды.
Температурный контроль
• Съемная цифровая панель, являющаяся датчиком комнатной температуры;
• Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
• Возможность недельного программирования режима работы системы отопления;
• Самоадаптация погодозависимой автоматики;
• Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Цифровая индикация температуры;
Устройства контроля и безопасности
• Жидкокристаллический дисплей, отображающий полную информацию о работе котла;
• Электронная система самодиагностики и запоминание последних ошибок в работе;
• Ионизационный контроль пламени;
• Система защиты от блокировки насоса (включается автоматически каждые 24 ч.);
• Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч.);
• Защитный термостат от перегрева воды в первичном теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
• Прессостат в системе отопления — срабатывает при недостатке давления воды;
• Предохранительный клапан в контуре отопления (3 атм.);
• Система защиты от замерзания в контурах отопления и ГВС.
Технические характеристики | Отопление и горячая вода | Только отопление | |||||
LUNA3 COMFORT | LUNA3 COMFORT | LUNA3 COMFORT | LUNA3 COMFORT | LUNA3 COMFORT | LUNA3 COMFORT | ||
310 Fi | 240 Fi | 240 i | 1.310 Fi | 1.240 Fi | 1.240 i | ||
Макс. полезная тепловая мощность | кВт | 31 | 25 | 24 | 31 | 25 | 24 |
Мин. полезная тепловая мощность | кВт | 10,6 | 9,3 | 9,3 | 10,4 | 9,3 | 9,3 |
Макс. потребляемая тепловая мощность | кВт | 33,3 | 26,9 | 26,3 | 33,3 | 26,3 | 26,3 |
Мин. потребляемая тепловая мощность | кВт | 11,9 | 10,6 | 10,6 | 11,9 | 10,6 | 10,6 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 3,52 (2,63) | 2,84 (2,12) | 2,78 (2,07) | 3,52 (2,63) | 2,78 (2,07) | 2,78 (2,07) |
Макс. производительность | % | 93,1 | 92,9 | 91,2 | 93,1 | 92,9 | 91,2 |
Производительность при 30% мощности | % | 90,8 | 90,2 | 88,7 | 90,8 | 90,2 | 90,3 |
Расширительный бак | л/бар | 10/0,5 | 8/0,5 | 8/0,5 | 10/0,5 | 8/0,5 | 8/0,5 |
Камера сгорания | закр. | закр. | откр. | закр. | закр. | откр. | |
Диапазон регулирования темп. в контуре ГВС | °С | 35-65 | 35-65 | 35-65 | - | - | - |
Кол-во горячей воды при ΔТ=25°С | л/мин | 18 | 14,3 | 13,7 | - | - | - |
Мин. расход воды в контуре ГВС | л/мин | 2 | 2 | 2 | - | - | - |
Макс. давление в контуре ГВС | бар | 8 | 8 | 8 | - | - | - |
Мин. давление в контуре ГВС | бар | 0,15 | 0,15 | 0,15 | - | - | - |
Диаметр дымохода | мм | - | - | 120 | - | - | 120 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | 60-100/80 | - | 60-100/80 | 60-100/80 | - |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 | 5/30 | - | 5/30 | 5/30 | - |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 | 20 | 20 | 20 | 20 |
Мощность/напряжение | Вт/В | 165/230 | 135/230 | 80/230 | 165/230 | 110/230 | 80/230 |
Габаритные размеры: | |||||||
- высота | мм | 760 | 760 | 760 | 760 | 760 | 760 |
- ширина | мм | 450 | 450 | 440 | 450 | 450 | 450 |
- глубина | мм | 345 | 345 | 345 | 345 | 345 | 345 |
Вес НЕТТО | кг | 40 | 38 | 33 | 38 | 36 | 31 |
LUNA MAX
Настенные газовые котлы с мгновенным выходом горячей воды — «горячая вода мгновенно». Благодаря специально спроектированному и запатентованному компанией BAXI расширительному баку со встроенным накопительным микробойлером котлы LUNA MAX обеспечивают выход горячей воды всего за 4 секунды, предоставляют потребителю реальную экономию времени, воды и газа.
Газовая система
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Рассекатели пламени на горелке сделаны из нержавеющей стали;
• Запатентованная система регулирования подачи воздуха (в моделях с закрытой камерой);
• Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система
• Расширительный бак со встроенным накопительным микробойлером емкостью 2 л — запатентовано BAXI;
• Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
• Вторичный пластинчатый теплообменник из нержавеющей стали;
• Латунный трехходовой клапан;
• Высокоскоростной циркуляционный насос со встроенным автоматическим воздухоотводчиком;
• Манометр;
• Автоматический байпас;
• Постциркуляция насоса;
• Фильтр на входе холодной воды;
• Возможность подключения внешнего накопительного бойлера для горячей воды.
Температурный контроль
• Два диапазона регулирования температуры в системе отопления: 30-85oС и 30-45oС (режим «теплые полы»);
• Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
• Устройство дистанционного управления с климатическим регулятором (поставляется отдельно);
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Электронная индикация температуры;
• Возможность подключения комнатного термостата и программируемого таймера.
Устройства контроля и предохранительные устройства
• Электронная система самодиагностики;
• Ионизационный контроль наличия пламени;
• Система защиты от блокировки насоса (включается автоматически каждые 24 ч.);
• Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч.);
• Защитный термостат от перегрева воды в первичном теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
• Прессостат в системе отопления — срабатывает при недостатке давления воды или при блокировке насоса;
• Предохранительный клапан в контуре отопления (3 атм.);
• Система защиты от замерзания в контуре отопления;
Аксессуары в комплекте
• Газовый кран;
• Кран с фильтром на входе холодной воды;
• Присоединительные трубки;
• Крепежный шаблон, уплотнительные прокладки, дюбели и крюки для крепления к стене.
Технические характеристики | Отопление и горячая вода | |||
LUNA MAX | LUNA MAX | LUNA MAX | ||
310 Fi | 240 Fi | 240 i | ||
Макс. полезная тепловая мощность | кВт | 31 | 24 | 24 |
Мин. полезная тепловая мощность | кВт | 10,4 | 9,3 | 9,3 |
Макс. потребляемая тепловая мощность | кВт | 34,3 | 26,3 | 26,3 |
Мин. потребляемая тепловая мощность | кВт | 11,9 | 10,6 | 10,6 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 3,63 (2,67) | 2,78 (2,04) | 2,78 (2,04) |
Макс. производительность | % | 90,3 | 90,3 | 90,3 |
Производительность при 30% мощности | % | 88 | 88 | 88 |
Расширительный бак со встроенным микробойлером | л/бар | 7/0,5 | 7/0,5 | 7/0,5 |
Время готовности горячей воды (измерено на выходе из котла) | сек. | 4 | 4 | 4 |
Камера сгорания | закр. | закр. | откр. | |
Диапазон регулирования темп. в контуре ГВС | °С | 35-65 | 35-65 | 35-65 |
Кол-во горячей воды при ΔТ=25°С | л/мин. | 18 | 13,7 | 13,7 |
Мин. расход воды в контуре ГВС | л/мин. | 2,5 | 2,5 | 2,5 |
Макс. давление в контуре ГВС | бар | 8 | 8 | 8 |
Мин. давление в контуре ГВС | бар | 0,2 | 0,2 | 0,2 |
Диаметр дымохода | мм | - | - | 120 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | 60-100/80 | - |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 4/25 | 5/40 | - |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 | 20 |
Мощность/напряжение | Вт/В | 190/230 | 170/230 | 110/230 |
Габаритные размеры | ||||
- высота | мм | 760 | 760 | 800 |
- ширина | мм | 450 | 450 | 450 |
- глубина | мм | 345 | 345 | 345 |
Вес НЕТТО | кг | 44 | 42 | 37,5 |

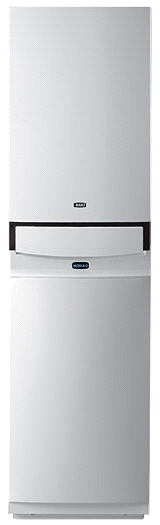

LUNA Combi
Настенные газовые котлы с внешним бойлером для горячей воды. LUNA Combi — это единый напольный отопительный блок состоящий из одноконтурного котла и накопительного бойлера на 80 л. Специальная конструкция бойлера и входящие в комплект декоративные панели позволяют устанавливать настенный котел на бойлер без дополнительного крепления к стене. Благодаря своим компактным размерам (1640х450х550)
LUNA Combi является идеальным решением для помещений с ограниченным пространством.

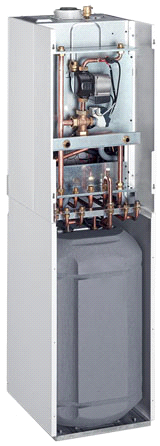

LUNA Combi - это удачная комбинация котла LUNA 1.310 Fi MV и бойлера COMBI 80:
Примечания:
1. Для подключения бойлера к котлу LUNA 1.310 Fi MV необходимо заказать присоединительный комплект KSL 714086213.
2.Техническое описание котла Luna 1.310 Fi MV аналогично описанию котла Luna 1.310 Fi (см. котлы серии LUNA). Дополнительно в данном котле имеется встроенный электрический трехходовой клапан. Таким образом котел Luna 1.310 Fi MV полностью готов для подсоединения к любому внешнему бойлеру в котором установлен датчик температуры BAXI.
Кроме котла Luna 1.310 Fi MV в LUNA Combi могут быть также использованы следующие котлы:
• Luna HT 1.120
• Luna HT 1.240
• Luna HT 1.280
• Luna Blue (одноконтурные модели)
Характеристики
• Бойлер из нержавеющей стали AISI 316L;
• Легкость и простота установки;
• Легкость подсоединения к котлу;
• Небольшой вес и габариты упаковок;
• Изящный дизайн и компактный размер;
Для LUNA Combi отдельно может поставляться комплект для подключения низкотемпературного контура отопления (режим «теплые полы»). Комплект включает насос, смесительный клапан и датчик температуры. Устанавливается сзади котла.
Технические характеристики | Отопление и горячая вода | |
LUNA 1.310 Fi MV + COMBI = LUNA COMBI | ||
Макс. полезная тепловая мощность | кВт | 31 |
Мин. полезная тепловая мощность | кВт | 10,4 |
Макс. потребляемая тепловая мощность | кВт | 34,3 |
Мин. потребляемая тепловая мощность | кВт | 11,9 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 3,63 (2,67) |
Макс. производительность | % | 90,3 |
Производительность при 30% мощности | % | 88 |
Расширительный бак со встроенным микробойлером | л/бар | 10/0,5 |
Камера сгорания | закр. | |
Диапазон регулирования темп. в контуре ГВС | °С | 35-65 |
Кол-во горячей воды при ΔТ=25°С | л/мин | 17,8 |
Кол-во горячей воды за первые 30 мин (?Т=25°С) | л/мин | 520 |
Макс. давление в контуре ГВС | бар | 8 |
Мин. давление в контуре ГВС | бар | 0,2 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 4/25 |
Номинальное входное давление газа (метан G20) | мбар | 20 |
Мощность/напряжение | Вт/В | 190/230 |
Габаритные размеры котла (блока) | ||
- высота | мм | 750 (1640) |
- ширина | мм | 450 (450) |
- глубина | мм | 345 (345) |
Вес НЕТТО (котел + бойлер) | кг | 39 + 45 = 84 |
NUVOLA
Настенные газовые котлы со встроенным бойлером для горячей воды. «Горячая вода всегда» — вот основной принцип котлов NUVOLA. Благодаря встроенному 60-ти литровому бойлеру из нержавеющей стали котлы NUVOLA незаменимы там, где требуется большое количество горячей воды, обеспечивая 450 литров горячей воды в течение 30 мин (при ΔТ=30°С).
Газовая система
• Непрерывная электронная модуляция пламени, в режимах отопления и ГВС;
• Плавное электронное зажигание;
• Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
• Рассекатели пламени на горелке сделаны из нержавеющей стали;
• Запатентованная система регулирования подачи воздуха (в моделях с закрытой камерой);
• Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система
• Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
• Накопительный бойлер из нержавеющей стали AISI 316L, емкостью 60 л;
• Магниевый анод в бойлере для дополнительной защиты от коррозии;
• Электрический трехходовой клапан;
• Высокоскоростной циркуляционный насос со встроенным автоматическим воздухоотводчиком; • Манометр;
• Автоматический байпас;
• Постциркуляция насоса;
• Фильтр на входе холодной воды;
• Регулятор максимального выхода горячей воды.
Температурный контроль
• Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
• Устройство дистанционного управления с климатическим регулятором (поставляется отдельно);
• Возможность подключения датчика уличной температуры (поставляется отдельно);
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Электронная индикация температуры;
• Возможность подключения комнатного термостата и программируемого таймера.
Устройства контроля и безопасности
• Электронная система самодиагностики;
• Ионизационный контроль наличия пламени;
• Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
• Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
• Защитный термостат от перегрева воды в первичном теплообменнике;
• Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
• Прессостат в системе отопления — срабатывает при недостатке давления воды или при блокировке насоса;
• Предохранительный клапан в контуре отопления (3 атм.) и ГВС (8 атм.);
• Система защиты от замерзания в контуре отопления и бойлере (срабатывает при понижении температуры до 5°С);
• Система антибактерильной защиты.
Аксессуары в комплекте
• Газовый кран;
• Кран с фильтром на входе холодной воды;
• Пять подсоединений котла к газу, воде и системе отопления;
• Крепежный шаблон и крюки для крепления к стене.
Технические характеристики | NUVOLA 280 Fi | NUVOLA 240 Fi | NUVOLA 280 i | NUVOLA 240 i | |
Макс. полезная тепловая мощность | кВт | 28 | 24 | 28 | 24 |
Мин. полезная тепловая мощность | кВт | 10,4 | 10,4 | 10,4 | 10,4 |
Макс. потребляемая тепловая мощность | кВт | 31,1 | 27,1 | 31,1 | 27,1 |
Мин. потребляемая тепловая мощность | кВт | 11,9 | 11,9 | 11,9 | 11,9 |
Максимальный расход природного (сжиженного) газа | м3/ч (кг/ч) | 3,29 (2,42) | 2,87 (2,11) | 3,29 (2,42) | 2,87 (2,11) |
Макс. производительность (КПД) | % | 90,3 | 90,3 | 90,3 | 90,3 |
Производительность при 30% мощности | % | 88 | 88 | 88 | 88 |
Расширительный бак | л/бар | 7,5/0,5 | 7,5/0,5 | 7,5/0,5 | 7,5/0,5 |
Камера сгорания | закр. | закр. | откр. | откр. | |
Диапазон регулирования темп. в контуре ГВС | °С | 5 - 65 | 5 - 65 | 5 - 65 | 5 - 65 |
Кол-во горячей воды при ΔТ=25°С | л/мин | 16 | 14 | 16 | 14 |
Кол-во горячей воды за первые 30 мин (ΔТ=30°С) | л/мин | 450 | 390 | 450 | 390 |
Макс. давление в контуре ГВС | бар | 6 | 6 | 6 | 6 |
Мин. давление в контуре ГВС | бар | 0,2 | 0,2 | 0,2 | 0,2 |
Диаметр дымохода | мм | - | - | 140 | 140 |
Диаметр дымоотвод. труб (коакс./раздельных) | мм | 60-100/80 | 60-100/80 | - | - |
Макс. длина дымоотвод. труб (коакс./раздельных) | м | 4/30 | 4/30 | - | - |
Номинальное входное давление газа (метан G20) | мбар | 20 | 20 | 20 | 20 |
Мощность / напряжение | Вт/В | 190/230 | 190/230 | 110/230 | 110/230 |
Габаритные размеры | |||||
- высота | мм | 950 | 950 | 950 | 950 |
- ширина | мм | 600 | 600 | 600 | 600 |
- глубина | мм | 466 | 466 | 466 | 466 |
Вес НЕТТО | кг | 70 | 70 | 60 | 60 |
Упаковочные размеры | см | 66х52х107 | 66х52х107 | 66х52х107 | 66х52х107 |
