БЫТОВЫЕ ЦЕНТРОБЕЖНЫЕ ПОГРУЖНЫЕ ЭЛЕКТРИЧЕСКИЕ НАСОСЫ БЦПЭ "ВОДОЛЕЙ"

БЦПЭ “Водолей" предназначены для подачи воды из подземных скважин, колодцев и открытых водоемов, для бытовых и технических целей, в том числе и для полива приусадебных участков. В настоящее время предприятие производит широкий спектр электронасосов с производительностью до 9 м3/ час и высотой подъема до 190 м.



Общие условия Эксплуатации


• температура перекачиваемой воды не более 35°С;
• вода не должна содержать песок и другие видимые механические примеси;
• запрещается перекачивание агрессивных жидкостей;
• допускается минерализация воды не более 1500 г/м3;
• электронасос работает только при полном погружении в воду, при этом расстояние от дна скважины до насоса должно быть не менее 0,4 м, а уровень воды над насосом не менее 1,0 м.;
• дебит скважины должен превышать производительность насоса;
• перед первым пуском насос следует выдержать под водой не менее 5-10 минут;
• минимальная производительность электронасоса должна быть не менее 0,36 м3/ч;

Конструкция

БЦПЭ “Водолей” представляют собой многоступенчатые высоконапорные насосные агрегаты.
Все насосы оснащены асинхронным, однофазным электродвигателем, рассчитанным на рабочее напряжение 220В; 50Гц.
Всасывание воды происходит через фильтр, расположенный в средней части насоса.
Активное охлаждение электродвигателя происходит за счет протока перекачиваемой воды между обсадной трубой скважины и насосом.
Детали проточной части электронасоса изготовлены из коррозионностойких материалов: нержавеющей стали, латуни, пищевой пластмассы, что обеспечивает экологическую чистоту подаваемой воды.
Каждый погружной насос имеет электрический кабель с электрической вилкой соответствующей длины, на котором закреплена конденсаторная приставка.

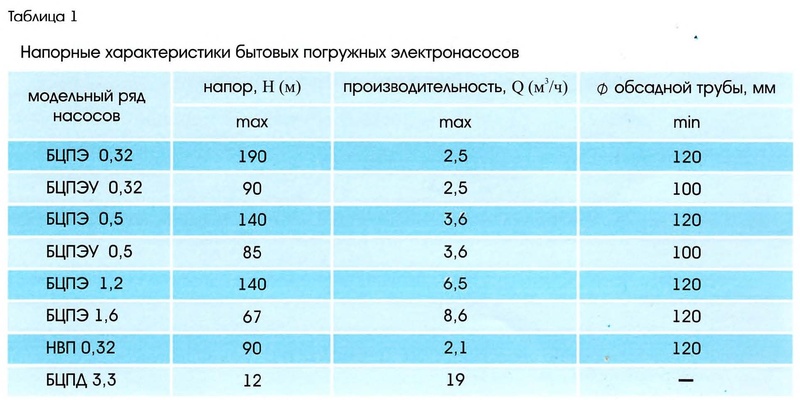

В таблице 1 представлены напорные характеристики бытовых электронасосов, где указаны граничные значения производительности и напора.

Краткое руководство по выбору погружного электронасоса

Рассмотрим пример выбора электронасоса для обеспечения водой коттеджа с приусадебным участком, где проживает семья из трех человек.

скважина имеет следующие паспортные данные
• диаметр обсадной трубы - 150 мм;
• общая глубина скважины - 40 м;
• дебит скважины - 3 м3/ч;
• статический уровень (до зеркала воды) - 18 м;

Расстояние от скважины до дома - 10 м. Для автоматического поддержания давления в системе водоснабжения планируется установить гидроаккумулятор. Как правило, средний расход воды семьей из трех человек составляет 1,8 м3/ч. Этого количества воды достаточно для одновременного использования четырех сантехприборов и для полива приусадебного участка.

при определении общего напора электронасоса следует учитывать:
• общий перепад высот от места установки электронасоса до самого верхнего потребителя
• потерю напора на горизонтальном участке трубопровода (потери напора на 5 м горизонтального участка эквивалентно потерям напора на 1 м по вертикали)
• при использование гидроаккумулятора насос должен обеспечивать дополнительный напор величиной ~ 30м (3,0 атм.)

В соответствии с руководством по эксплуатации насос разрешается устанавливать не глубже 10 м от статического уровня воды в скважине, следовательно, общий напор равен:



где: 28 м - перепад высот от гидроаккамулятора до установки насоса
10 м- длина горизонтального участка трубопровода
5 - коэффициент
30 м - напор для создания давления воды в системе водоснабжения.

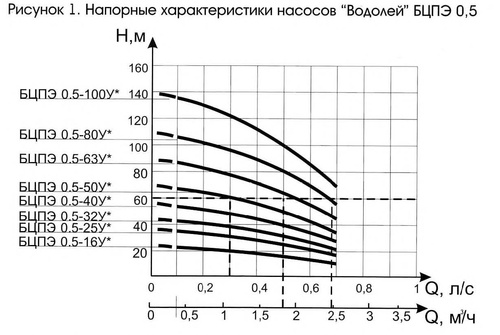

Выбор насоса “Водолей” производим по графику напорных характеристик (см. рисунок 1). Зная общий напор Н = 60 м, проводим из соответствующей точки на оси Н прямую до точек пересечения с кривыми напорных характеристик и выбираем наиболее близкую по производительности к значению О = 1.8 м3/ ч.

В данном случае это насос БЦПЭ 0,5 - 63У "Водолей", который при напоре в Н = 60 м будет обеспечивать производительность О = 1.9 м3/ ч.*
Детальную информацию по выбору электронасоса можно получить на сайте: www.promelectro.com

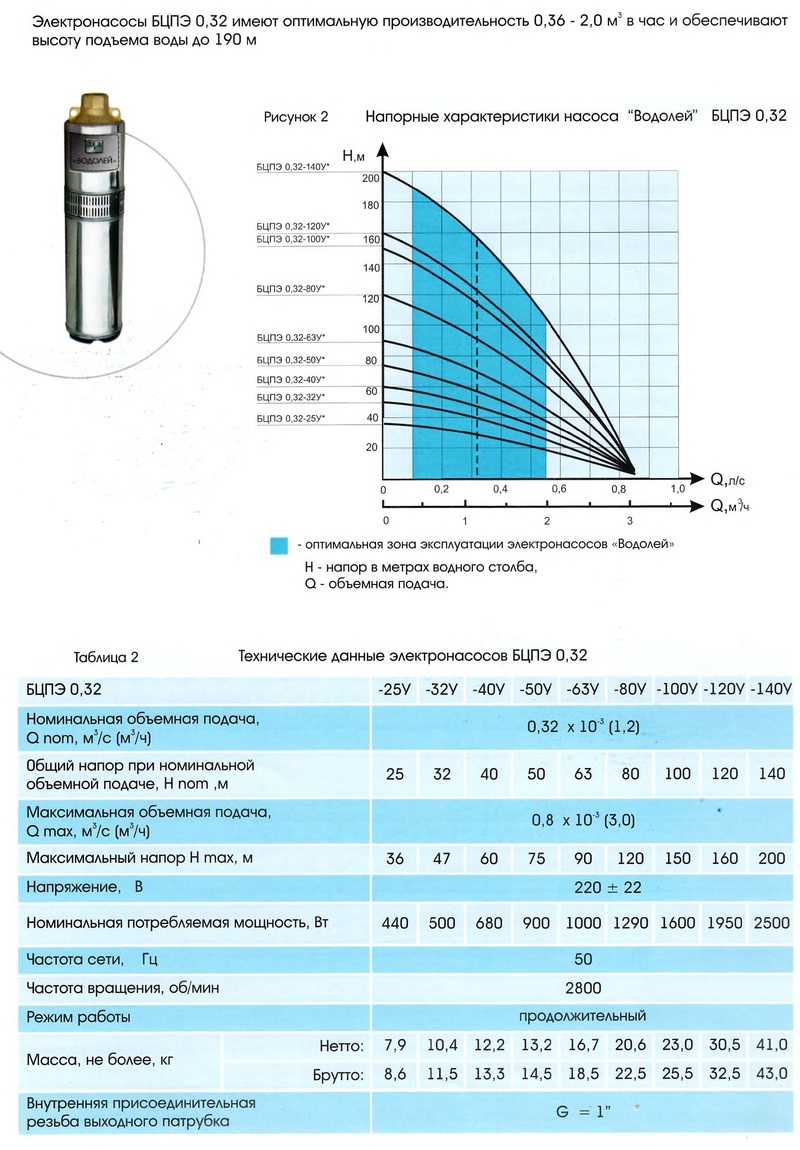

Бытовые центробежные погружные электронасосы БЦПЭ 0,32 наружным диаметром 104 мм

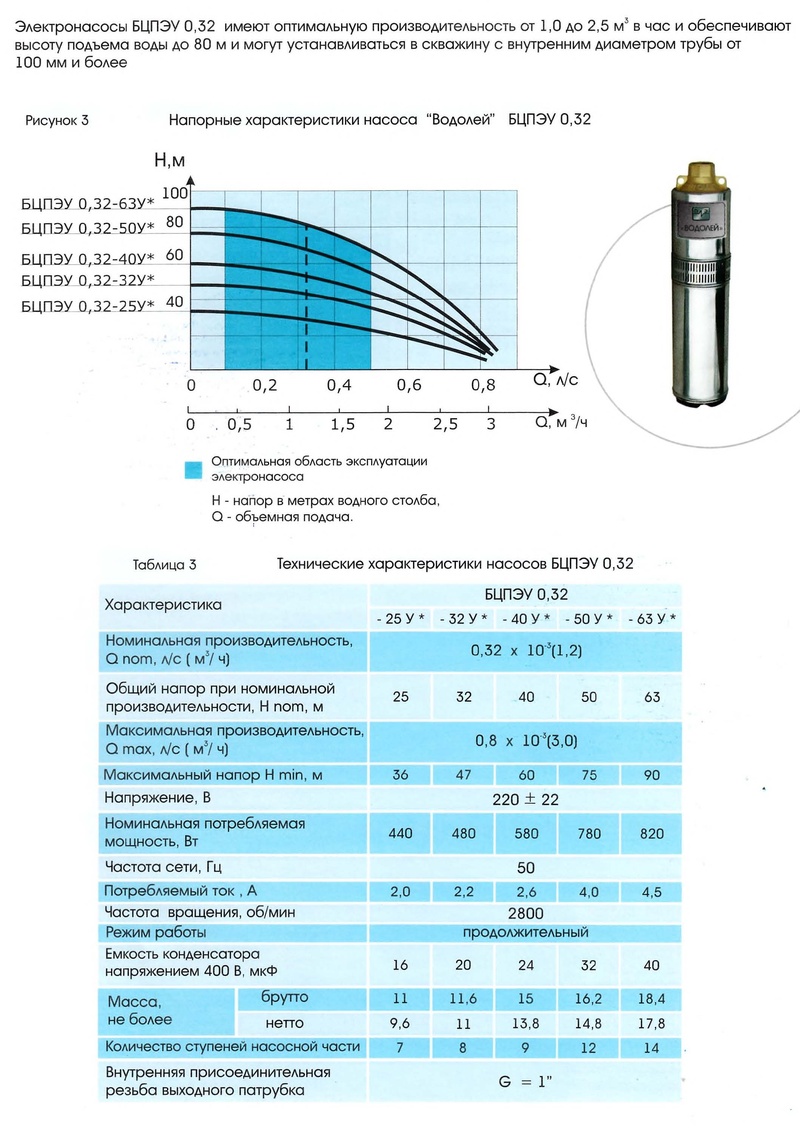

Бытовые центробежные погружные электронасосы БЦПЭУ 0,32 наружным диаметром 95 мм



Бытовые центробежные погружные электронасосы БЦПЭ 0,5 наружным диаметром 104 мм

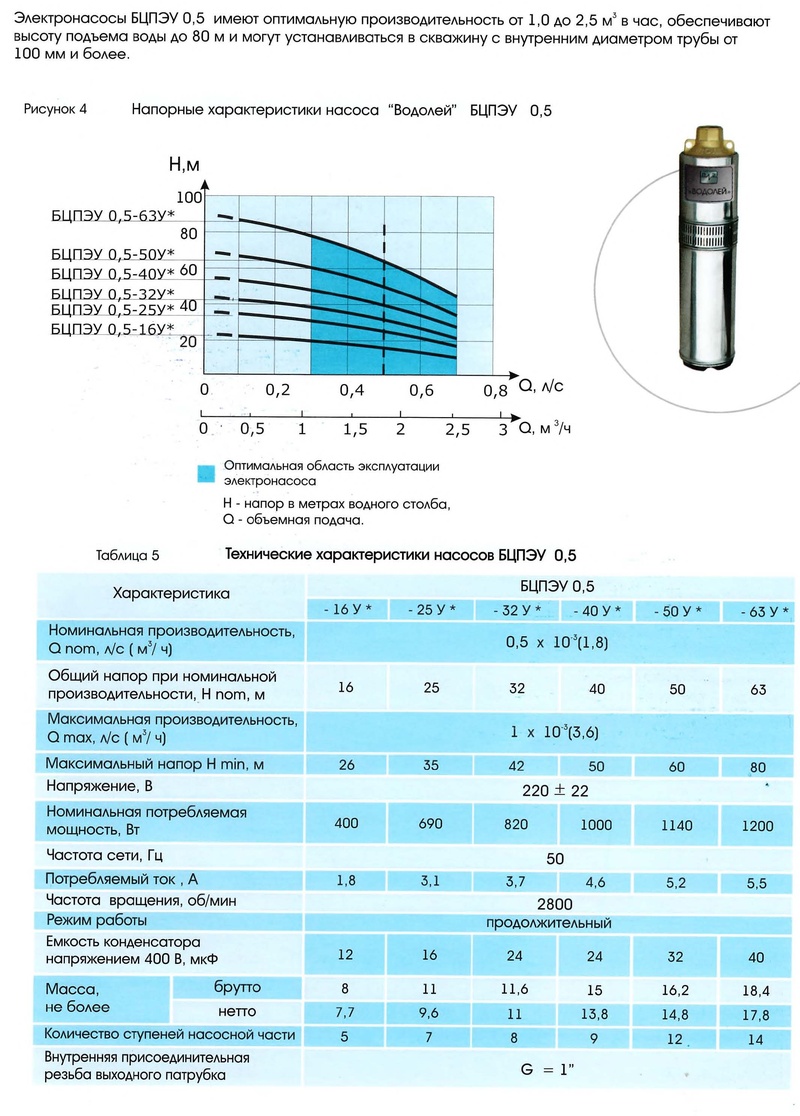

Бытовые центробежные погружные электронасосы БЦПЭУ 0,5 наружным диаметром 95 мм

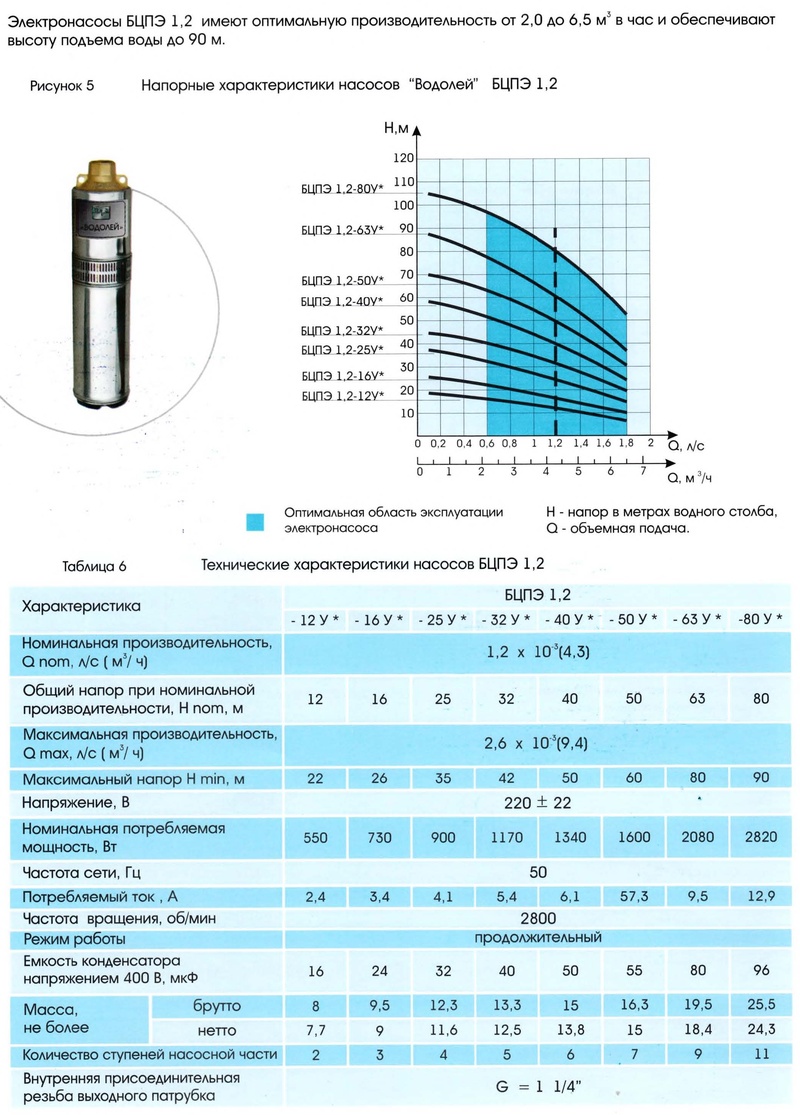

Бытовые центробежные погружные электронасосы БЦПЭ 1,2 наружным диаметром 104 мм

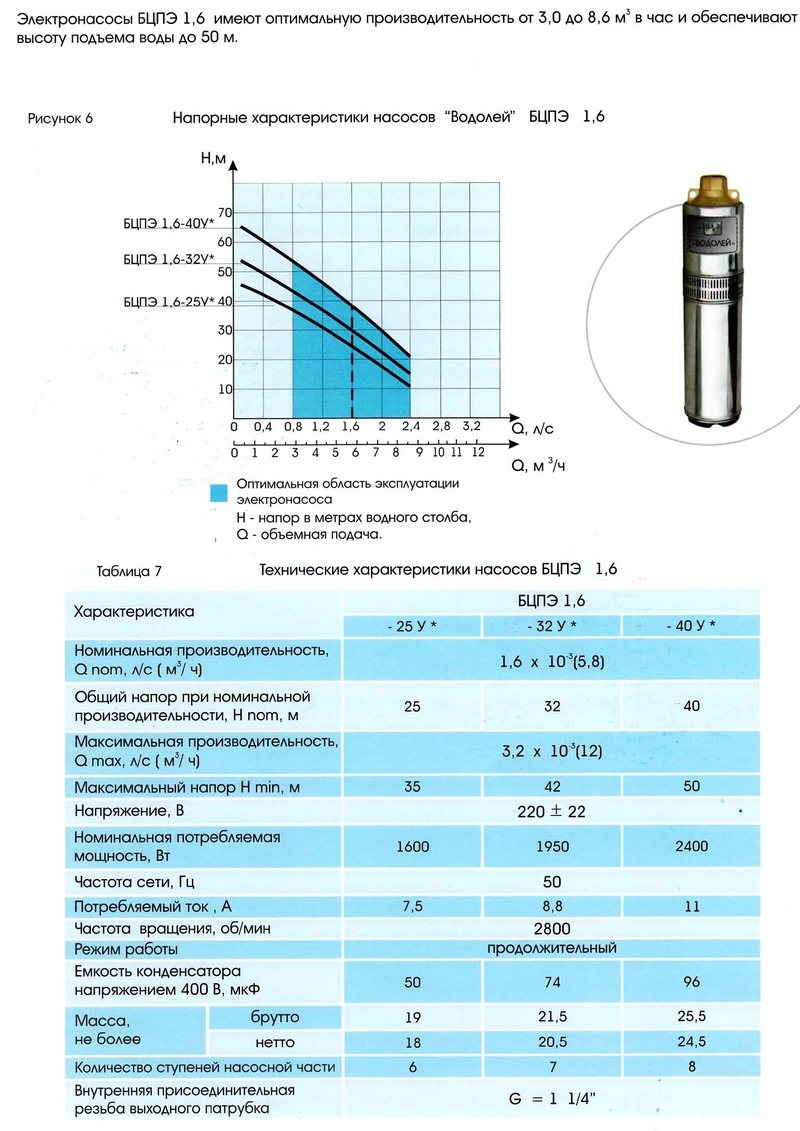

Бытовые центробежные погружные электронасосы БЦПЭ 1,6 наружным диаметром 104 мм

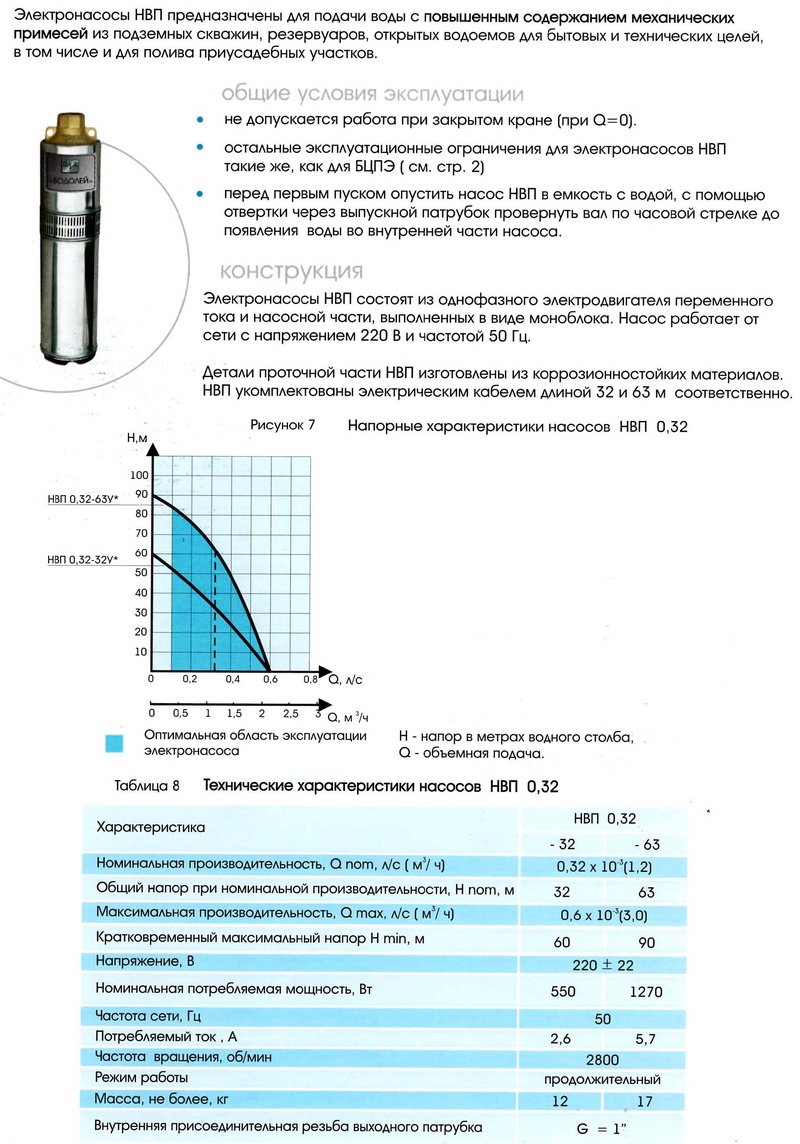

Электронасосы винтовые погружные НВП 0,32 с наружным диаметром 95 мм



Поверхностные насосы БЦ



Бытовые центробежные погружные дренажные электронасосы БЦПД
