Термометры биметаллические
 | Тип БТ, серия 111
Область применения
• Системы кондиционирования
• Теплоснабжения
• Водоснабжения
Диаметр корпуса:
63, 100 мм
Класс точности Диапазон показаний | -30…+70 °C | 0…+60 °C | | 0…+100 °C | 0…+120 °C | | 0…+160 °C | 0…+200 °C | | 0…+250 °C | 0…+300 °C | | 0…+350 °C | 0…+450 °C | |
| Степень защиты | IP 43 |
| Рабочая температура | Окружающая среда: −10…+60 °C |
| Длина погружной части | 46, 64, 100, 150, 200, 250 мм
Возможно изготовление погружной части другой длины под заказ |
| Корпус | Хромированная сталь |
| Кольцо | Байонетное, хромированная сталь |
| Шток | Медный сплав с подстройкой "0" на торце |
| Чувствительный элемент | Биметаллическая спираль |
| Циферблат | Алюминий, белый, шкала черного цвета |
| Стрелка | Алюминий черного цвета |
| Стекло | Инструментальное стекло |
| Положение присоединения | Радиальное |
| Допустимое рабочее давление на гильзе | 2,5 MPa (25 кгс/см2) |
| Присоединение | Съемная латунная гильза с резьбой G1/2 (M20×1,5 под заказ) |
Вы можете заказать приборы типа БТ серии 111 с радиальным присоединением и защитной гильзой,
используя следующую карту заказа:
Пример: БТ– 5 2. 1 1 1 (0-120 °C) G1/2. 64. 1,5
| БТ– | А | Б. | В | Г | Д. | (0-160 °C) | G1/2. | Е. | Ж |
| БТ– | 5 | 2. | 1 | 1 | 1 | (0-120 °C) | G1/2. | 64. | 1,5 |
| БТ– | Тип: «Биметаллический термометр». |
| А | Диаметр корпуса: «3»–63 мм; «5»–100 мм. |
| Б. | Тип присоединения: «2» – радиальное. |
| В | Материал штока: «1» – медный сплав. |
| Г | Материал корпуса и кольца: «1» – хромированная сталь. |
| Д. | Материал гильзы: «1» – латунь; «2» - нержавеющая сталь. |
| (0–160 °C) | Диапазон показаний |
| G1/2. | Резьба присоединения |
| Е. | Длина погружной части |
| Ж | Класс точности: «1,5»; «2,5». |

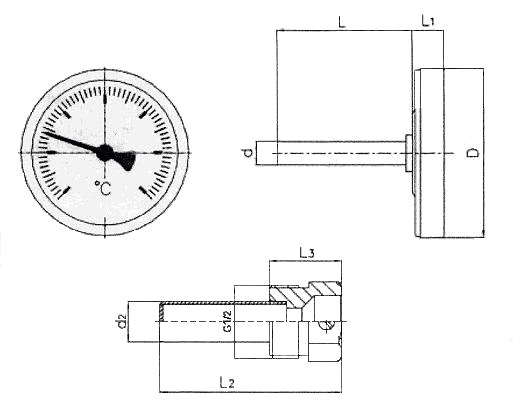

| Номинальный размер | D | L1 | d2 | d | L3 | L |
| 63 | 64 | 12 | 11 | 8 | 20 | 46; 64; 100; 150; 200 |
| 80 | 80 | 12 | 12 | 8;6 | 20 |
| 100 | 110 | 17 | 12 | 9;6 | 20 |
